PDF · Datasheet
Datasheet BAV70 (HXY)
Технические параметры, размеры и рекомендации производителя
Переключающие высокочастотные
BAV70 HXY переключающий диод 70 В, 0.2 А, SOT-23
BAV70 HXY переключающий диод 70 В, 0.2 А, SOT-23
- MPN
- BAV70 (HXY)
- Бренд
- HXY
- Артикул RU
- 121420
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 131 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 000 / 3 000 / 96 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023 / 2024
- Документация
- Datasheet: 1
131 000 шт в наличии0,39 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

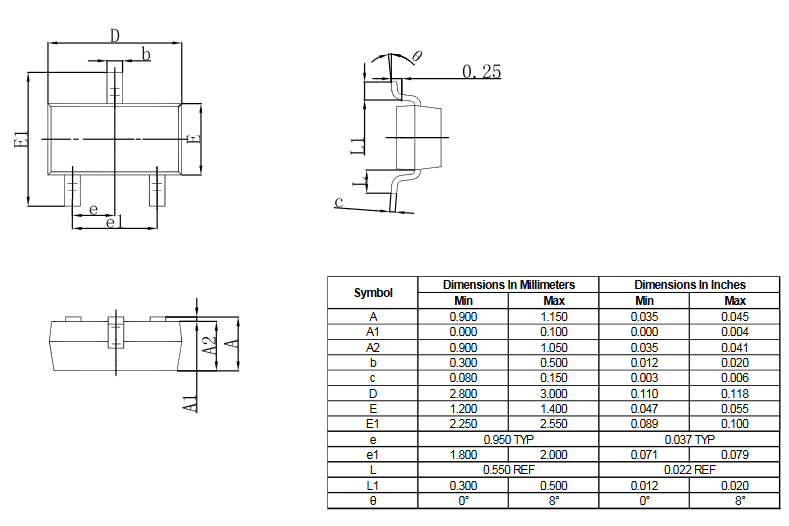

Документация и схема
Характеристики

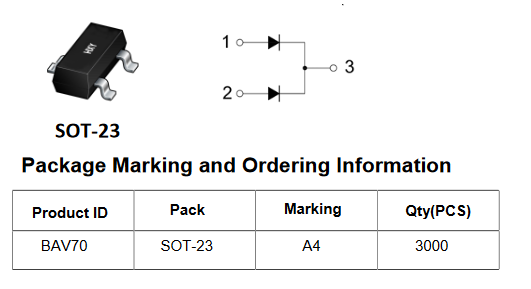

- Схема включения диодов
- 2 диода, общий катод
- Максимальное обратное напряжение (Vrrm), В
- 70
- Максимальный прямой ток, А
- 0,2
- Прямое падение напряжения (Vf), В
- 1,25
- Ток утечки, мкА
- 2,5
- Ударный прямой ток, А
- 2
- Емкость, пФ
- 1,5
- Время обратного восстановления (trr), нс
- 6
- Упаковка
- 3000
- Вес брутто
- 0.05
- Корпус
- SOT-23
- Тип монтажа
- Поверхностный
- Диапазон рабочих температур
- -55...+150 °С
Описание
BAV70 переключающий диод для поверхностного монтажа в корпусе SOT-23. Конфигурация - 2 диода с общим катодом. Максимальное обратное напряжение 70 В, максимальный прямой ток 0.2 А. Прямое падение напряжения 1,25 В. Емкость 1.5 пФ. Время обратного восстановления 6 нс.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20231 000 шт11 000 шт
20241 000 шт11 000 шт
20233 000 шт618 000 шт
20243 000 шт515 000 шт
202496 000 шт196 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBAV70 (HXY)HXYАрт. RU 121420 0,39 ₽131 000 шт по каталогу |  0,52 ₽28 500 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 0,48 ₽12 000 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  0,55 ₽12 100 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 0,38 ₽129 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | 2 диода, общий катод | 2 диода, общий катодСовпадает | 2 диода, общий катодСовпадает | 2 диода, общий катодСовпадает | 2 диода, последовательноОтличается |
| Корпус | SOT-23 | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает | SOT-23Совпадает |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 1,5 | 1,5Совпадает | 1,5Совпадает | 1,5Совпадает | 1,5Совпадает |
| Максимальное обратное напряжение (Vrrm), В | 70 | 70Совпадает | 70Совпадает | 70Совпадает | 70Совпадает |
- 0,52 ₽28 500 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,5Аналог1,5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий70Аналог70Совпадает
- 0,48 ₽12 000 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,5Аналог1,5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий70Аналог70Совпадает
- 0,55 ₽12 100 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, общий катодСовпадает
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,5Аналог1,5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий70Аналог70Совпадает
- 0,38 ₽129 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- Текущий2 диода, общий катодАналог2 диода, последовательноОтличается
- Корпус
- ТекущийSOT-23АналогSOT-23Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий1,5Аналог1,5Совпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий70Аналог70Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
