BAT54WS Tak Cheong диод Шоттки 30 В
0.2 А, SOD-323F
- MPN
- BAT54WS
- Бренд
- Tak Cheong
- Артикул RU
- 64674
Основные параметры
- Схема включения диодов
- Одиночный
- Максимальное обратное напряжение (Vrrm), В
- 30
- Максимальный прямой ток, А
- 0,2
- Прямое падение напряжения (Vf), В
- 0,8
- Ударный прямой ток, А
- 4
- Ток утечки, мА
- 0,002
86 000 шт в наличии0,77 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 30
- Максимальный прямой ток, А
- 0,2
- Прямое падение напряжения (Vf), В
- 0,8
- Ударный прямой ток, А
- 4
- Ток утечки, мА
- 0,002
- Емкость, пФ
- 10
Монтаж и корпус
- Корпус
- SOD-323F
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -65...+125 °С
Упаковка и вес
- Вес брутто
- 0.04
- Упаковка
- 3000
Другие параметры
- Схема включения диодов
- Одиночный
- Время обратного восстановления (trr), нс
- 5

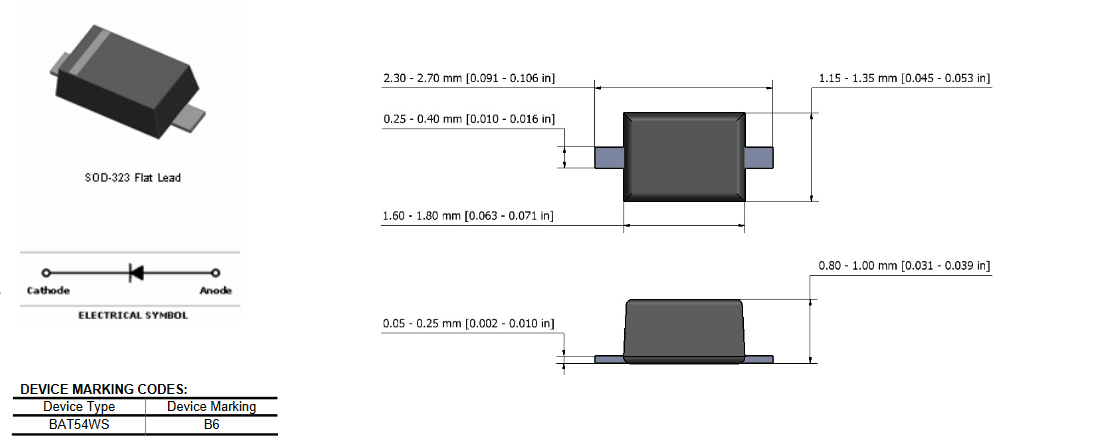

Документация и схема
Условия поставки
Обновлено 14.08.2026- Источник / остаток
- Каталог RU Electronics · 86 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 1 000 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
BAT54WS диод Шоттки для поверхностного монтажа в корпусе SOD-323F. Максимальное обратное напряжение 30 В, максимальный прямой ток 200 мА. Падение напряжения 0,8 В. Ток утечки 2 нА.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20231 000 шт22 000 шт
20233 000 шт2884 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBAT54WSTak CheongАрт. RU 64674 0,77 ₽86 000 шт по каталогу |  0,63 ₽111 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,48 ₽54 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 0,74 ₽23 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,60 ₽30 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | Одиночный | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает |
| Корпус | SOD-323F | SOD-123FОтличается | SOT-523Отличается | SOD-523Отличается | SOT-23Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Максимальное обратное напряжение (Vrrm), В | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
| Максимальный прямой ток, А | 0,2 | 0,2Совпадает | 0,2Совпадает | 0,2Совпадает | 0,2Совпадает |
- 0,63 ₽111 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323FАналогSOD-123FОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий30Аналог30Совпадает
- Максимальный прямой ток, А
- Текущий0,2Аналог0,2Совпадает
- 1,48 ₽54 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323FАналогSOT-523Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий30Аналог30Совпадает
- Максимальный прямой ток, А
- Текущий0,2Аналог0,2Совпадает
- 0,74 ₽23 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323FАналогSOD-523Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий30Аналог30Совпадает
- Максимальный прямой ток, А
- Текущий0,2Аналог0,2Совпадает
- 0,60 ₽30 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323FАналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий30Аналог30Совпадает
- Максимальный прямой ток, А
- Текущий0,2Аналог0,2Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
