BAT54T Tak Cheong диод Шоттки
30 В, 200 мА, SOT-523
- MPN
- BAT54T
- Бренд
- Tak Cheong
- Артикул RU
- 124655
Основные параметры
- Схема включения диодов
- Одиночный
- Максимальное обратное напряжение (Vrrm), В
- 30
- Максимальный прямой ток, А
- 0,2
- Прямое падение напряжения (Vf), В
- 0,24
- Ток утечки, мА
- 0,002
- Емкость, пФ
- 10
54 000 шт в наличии1,48 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 30
- Максимальный прямой ток, А
- 0,2
- Прямое падение напряжения (Vf), В
- 0,24
- Ток утечки, мА
- 0,002
- Емкость, пФ
- 10
Монтаж и корпус
- Корпус
- SOT-523
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 0.04
- Транспортная упаковка: размер/кол-во
- 56.5*49*42/54000
- Упаковка
- 3000
Другие параметры
- Схема включения диодов
- Одиночный
- Время обратного восстановления (trr), нс
- 5

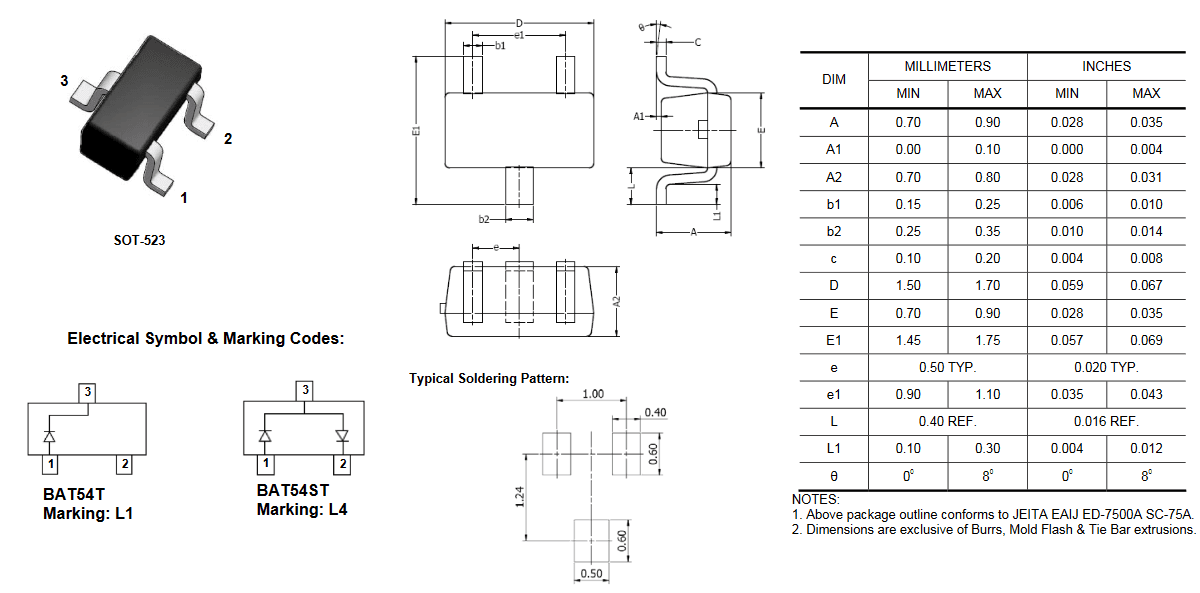

Документация и схема
Условия поставки
Обновлено 14.07.2026- Источник / остаток
- Каталог RU Electronics · 54 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 500 / 1 000 / 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
BAT54T - диод Шоттки для поверхностного монтажа в корпусе SOT-523. Конфигурация - одиночный диод. Максимальное обратное напряжение 30 Вольт, максимальный прямой ток 0.2 Ампера, прямое падение напряжения 0.24 Вольт.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024500 шт21 000 шт
20241 000 шт55 000 шт
20243 000 шт1648 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBAT54TTak CheongАрт. RU 124655 1,48 ₽54 000 шт по каталогу |  0,77 ₽86 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,63 ₽111 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,07 ₽27 800 шт по каталогу Совпадает 4 из 5 сравнимых параметров | 0,74 ₽23 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | Одиночный | ОдиночныйСовпадает | ОдиночныйСовпадает | 2 диода, последовательноОтличается | ОдиночныйСовпадает |
| Корпус | SOT-523 | SOD-323FОтличается | SOD-123FОтличается | SOT-523Совпадает | SOD-523Отличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Максимальное обратное напряжение (Vrrm), В | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
| Максимальный прямой ток, А | 0,2 | 0,2Совпадает | 0,2Совпадает | 0,2Совпадает | 0,2Совпадает |
- 0,77 ₽86 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOT-523АналогSOD-323FОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий30Аналог30Совпадает
- Максимальный прямой ток, А
- Текущий0,2Аналог0,2Совпадает
- 0,63 ₽111 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOT-523АналогSOD-123FОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий30Аналог30Совпадает
- Максимальный прямой ток, А
- Текущий0,2Аналог0,2Совпадает
- 1,07 ₽27 800 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналог2 диода, последовательноОтличается
- Корпус
- ТекущийSOT-523АналогSOT-523Совпадает
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий30Аналог30Совпадает
- Максимальный прямой ток, А
- Текущий0,2Аналог0,2Совпадает
- 0,74 ₽23 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOT-523АналогSOD-523Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Максимальное обратное напряжение (Vrrm), В
- Текущий30Аналог30Совпадает
- Максимальный прямой ток, А
- Текущий0,2Аналог0,2Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
