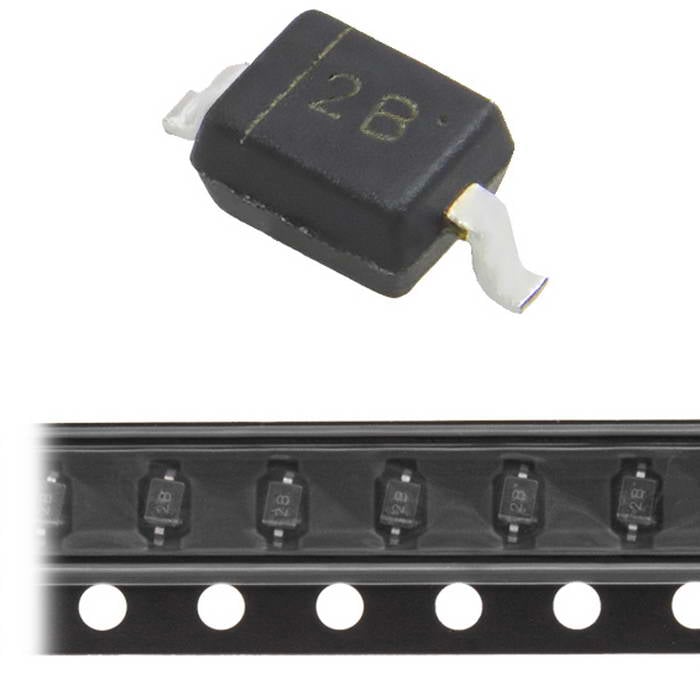

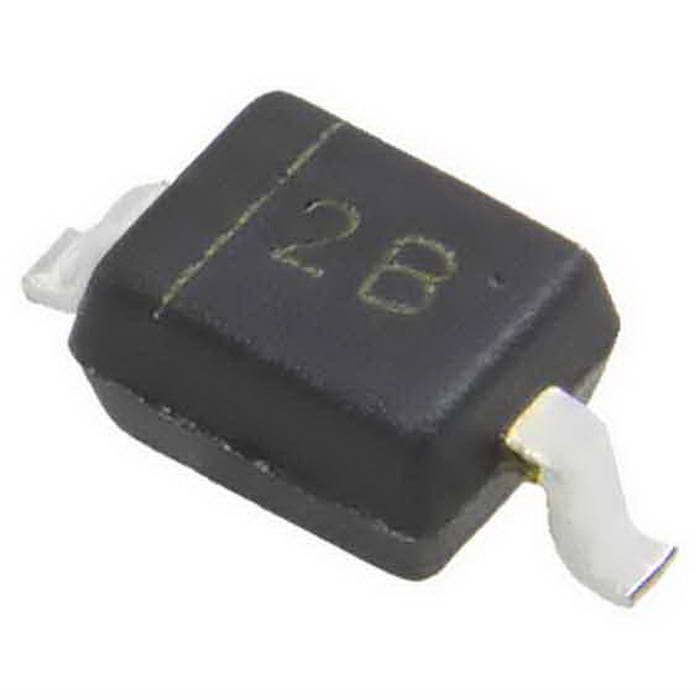

BAT54H KUU диод Шоттки
30 В, 200 мА, SOD-323
- MPN
- BAT54H
- Бренд
- KUU
- Артикул RU
- 122900
Основные параметры
- Схема включения диодов
- Одиночный
- Максимальное обратное напряжение (Vrrm), В
- 30
- Максимальный прямой ток, А
- 0,2
- Прямое падение напряжения (Vf), В
- 0,55
- Ударный прямой ток, А
- 1
- Ток утечки, мА
- 0,05
24 000 шт в наличии0,52 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное обратное напряжение (Vrrm), В
- 30
- Максимальный прямой ток, А
- 0,2
- Прямое падение напряжения (Vf), В
- 0,55
- Ударный прямой ток, А
- 1
- Ток утечки, мА
- 0,05
- Емкость, пФ
- 30
Монтаж и корпус
- Корпус
- SOD-323
- Тип монтажа
- Поверхностный
Условия эксплуатации
- Диапазон рабочих температур
- -55...+150 °С
Упаковка и вес
- Вес брутто
- 0.03

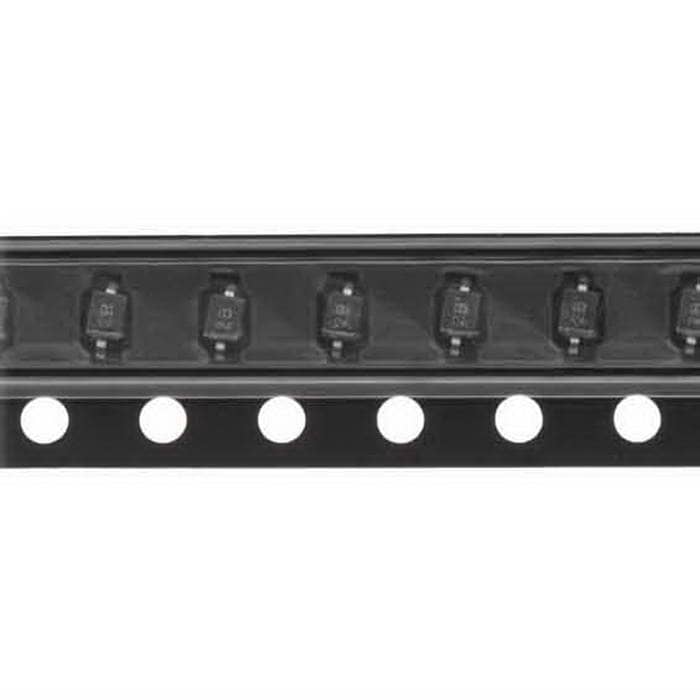

- Упаковка
- 3000
Другие параметры
- Схема включения диодов
- Одиночный
- Время обратного восстановления (trr), нс
- 3

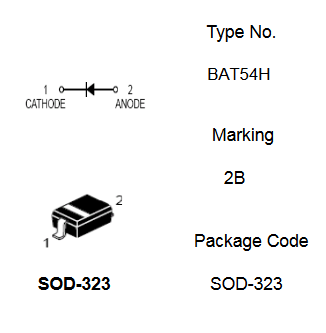

Документация и схема
Условия поставки
Обновлено 31.07.2026- Источник / остаток
- Каталог RU Electronics · 24 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 3 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet: 1
Описание
BAT54H диод Шоттки для поверхностного монтажа в корпусе SOD-323. Максимальное обратное напряжение 30 В, максимальный прямой ток 0.2 А. Прямое падение напряжения 0.55 В. Ток утечки 500 мкА.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20233 000 шт824 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарBAT54HKUUАрт. RU 122900 0,52 ₽24 000 шт по каталогу |  0,35 ₽26 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 0,56 ₽300 шт по каталогу Совпадает 3 из 5 сравнимых параметров | 0,60 ₽30 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  0,63 ₽111 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Схема включения диодов | Одиночный | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает | ОдиночныйСовпадает |
| Корпус | SOD-323 | SOT-23Отличается | SOT-23Отличается | SOT-23Отличается | SOD-123FОтличается |
| Тип монтажа | Поверхностный | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает | ПоверхностныйСовпадает |
| Емкость, пФ | 30 | 10Отличается | 10Отличается | 10Отличается | 10Отличается |
| Максимальное обратное напряжение (Vrrm), В | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
- 0,35 ₽26 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий30Аналог10Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий30Аналог30Совпадает
- 0,56 ₽300 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий30Аналог10Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий30Аналог30Совпадает
- 0,60 ₽30 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOT-23Отличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий30Аналог10Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий30Аналог30Совпадает
- 0,63 ₽111 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема включения диодов
- ТекущийОдиночныйАналогОдиночныйСовпадает
- Корпус
- ТекущийSOD-323АналогSOD-123FОтличается
- Тип монтажа
- ТекущийПоверхностныйАналогПоверхностныйСовпадает
- Емкость, пФ
- Текущий30Аналог10Отличается
- Максимальное обратное напряжение (Vrrm), В
- Текущий30Аналог30Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
