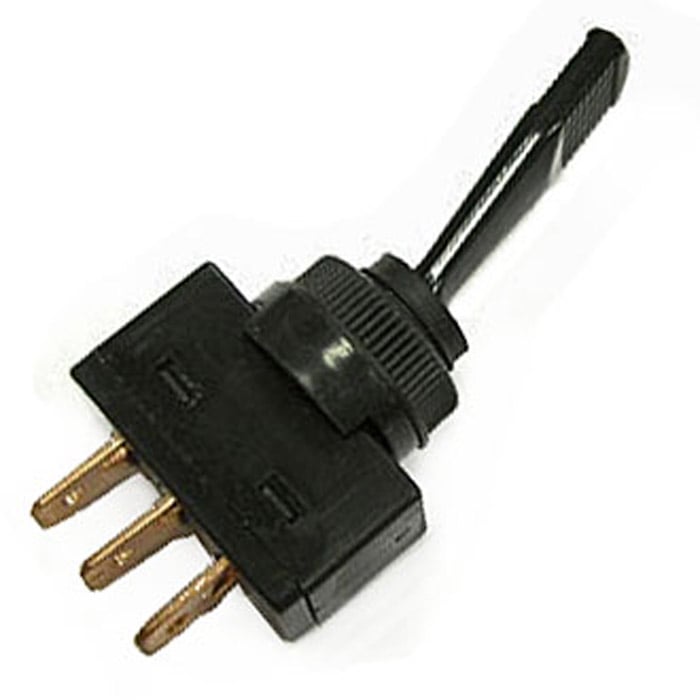

Datasheet ASW-13-102 on-on черный
Технические параметры, размеры и рекомендации производителя
Тумблеры
Тумблер с удлиненным рычагом RUICHI ASW-13-102, 62х12х26.2 мм, ON-OFF, SPST, 20 А, 12 В, 50 мОм, 2 контакта, черный, без подсветки
Тумблер с удлиненным рычагом RUICHI ASW-13-102, 62х12х26.2 мм, ON-OFF, SPST, 20 А, 12 В, 50 мОм, 2 контакта, черный, без подсветки
- MPN
- ASW-13-102 on-on черный
- Бренд
- Ruichi
- Артикул RU
- 57068
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 750 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
750 шт в наличии53,70 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Вес брутто
- 9.10
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/1000
- Тип переключателя
- Тумблер однополюсный серии ASW-13 с удлиненный рычагом (,без подсветки)
- Схема переключения
- ON-ON, SPDT
- Тип клемм
- ножевые
- Количество циклов коммутации (электро), не менее
- 10000
- Диаметр установочного отверстия, мм
- 12
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Кол-во контактов в группе/ групп (всего контактов)
- 3/ 1 (3P)
- Диапазон рабочих температур, °C
- -25...+85
- Номинальное напряжение, В
- 12 DC/ 125 AC
- Номинальный ток, А
- 20/ 10
- Материал корпуса
- пластик
- Цвет
- корпус/ рычаг - черный
- Глубина, мм
- 62
- Ширина, мм
- 12 (корпус)
- Высота, мм
- 26,2
Описание
Тумблер с удлиненным рычагом RUICHI ASW-13-102, 62х12х26.2 мм, ON-OFF, SPST, 20 А, 12 В, 50 мОм, 2 контакта, черный, без подсветки - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт15750 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарASW-13-102 on-on черныйRUICHIАрт. RU 57068 53,70 ₽750 шт по каталогу |  45,27 ₽400 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  57,84 ₽200 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  59,38 ₽300 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  70,24 ₽450 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-ON, SPDT | ON-OFF, SPSTОтличается | ON-OFF, SPSTОтличается | ON-ON, SPDTСовпадает | ON-ON, SPDTСовпадает |
| Материал корпуса | пластик | пластикСовпадает | пластикСовпадает | —Нет данных | —Нет данных |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 1000 (при Uисп.dc=500 В)Отличается | 1000 (при Uисп.dc=500 В)Отличается |
| Номинальное напряжение, В | 12 DC/ 125 AC | 12 DС/ 125 ACОтличается | 12 DCОтличается | 250 (125)Отличается | 250 (125)Отличается |
- 45,27 ₽400 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON, SPDTАналогON-OFF, SPSTОтличается
- Материал корпуса
- ТекущийпластикАналогпластикСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий12 DC/ 125 ACАналог12 DС/ 125 ACОтличается
- 57,84 ₽200 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-ON, SPDTАналогON-OFF, SPSTОтличается
- Материал корпуса
- ТекущийпластикАналогпластикСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий12 DC/ 125 ACАналог12 DCОтличается
- 59,38 ₽300 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-ON, SPDTАналогON-ON, SPDTСовпадает
- Материал корпуса
- ТекущийпластикАналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Отличается
- Номинальное напряжение, В
- Текущий12 DC/ 125 ACАналог250 (125)Отличается
- 70,24 ₽450 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-ON, SPDTАналогON-ON, SPDTСовпадает
- Материал корпуса
- ТекущийпластикАналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Отличается
- Номинальное напряжение, В
- Текущий12 DC/ 125 ACАналог250 (125)Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
