Datasheet ASW-13D красный
Технические параметры, размеры и рекомендации производителя
Тумблеры

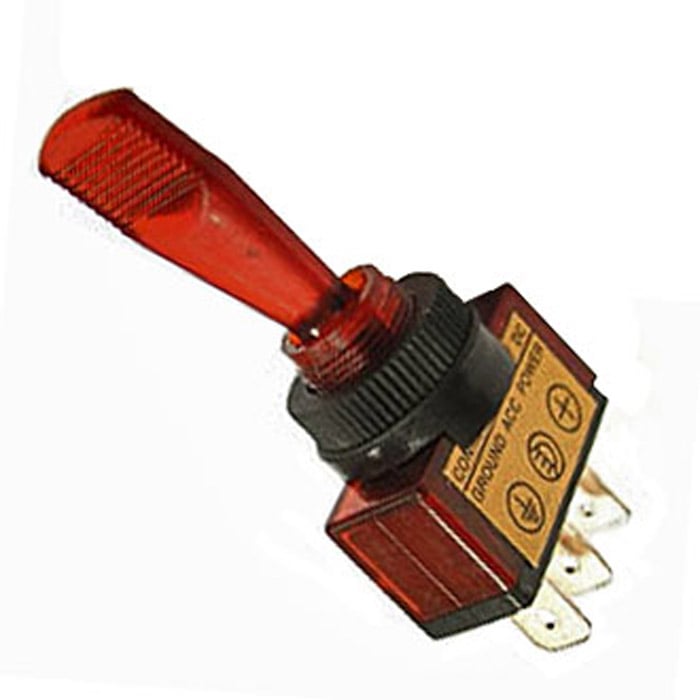

Тумблер с удлиненным рычагом RUICHI ASW-13D, 62х19.8х26.2 мм, ON-OFF, SPST, 20 А, 12 В, 50 мОм, 3 контакта, корпус/рычаг - красный, с подсветкой
Тумблер с удлиненным рычагом RUICHI ASW-13D, 62х19.8х26.2 мм, ON-OFF, SPST, 20 А, 12 В, 50 мОм, 3 контакта, корпус/рычаг - красный, с подсветкой
- MPN
- ASW-13D красный
- Бренд
- Ruichi
- Артикул RU
- 57066
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 200 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
200 шт в наличии57,84 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Вес брутто
- 9.84
- Транспортная упаковка: размер/кол-во
- 42*28*18.5/500
- Тип переключателя
- Тумблер однополюсный серии ASW-13 с удлиненный рычагом (с подсветкой)
- Схема переключения
- ON-OFF, SPST
- Тип клемм
- ножевые
- Количество циклов коммутации (электро), не менее
- 10000
- Диаметр установочного отверстия, мм
- 12
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 50
- Диэлектрическая прочность, В
- 1500 (50 Гц, 1 мин.)
- Кол-во контактов в группе/ групп (всего контактов)
- 2/ 1 + 1 подсветка (3P)
- Диапазон рабочих температур, °C
- -25...+85
- Номинальное напряжение, В
- 12 DC
- Номинальный ток, А
- 20
- Материал корпуса
- пластик
- Цвет
- корпус/ рычаг - красный
- Глубина, мм
- 62
- Ширина, мм
- 19,8
- Высота, мм
- 26,2
Описание
Тумблер с удлиненным рычагом RUICHI ASW-13D, 62х19.8х26.2 мм, ON-OFF, SPST, 20 А, 12 В, 50 мОм, 3 контакта, корпус/рычаг - красный, с подсветкой - это малогабаритный переключатель на два либо три положения с рычажно-пружинным приводом. Применяется главным образом для коммутации цепей управления.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт4200 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарASW-13D красныйRUICHIАрт. RU 57066 57,84 ₽200 шт по каталогу |  45,27 ₽400 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  136,99 ₽855 шт по каталогу Совпадает 3 из 4 сравнимых параметров |  53,70 ₽750 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  182,52 ₽310 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Схема переключения | ON-OFF, SPST | ON-OFF, SPSTСовпадает | ON-OFF, SPSTСовпадает | ON-ON, SPDTОтличается | ON-OFF, SPSTСовпадает |
| Материал корпуса | пластик | пластикСовпадает | —Нет данных | пластикСовпадает | —Нет данных |
| Контактное сопротивление, мОм, не более | 50 | 50Совпадает | 50Совпадает | 50Совпадает | 50Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 500 (при Uисп.dc=500 В)Отличается | 100 (при Uисп.dc=500 В)Совпадает | 500 (при Uисп.dc=500 В)Отличается |
| Номинальное напряжение, В | 12 DC | 12 DС/ 125 ACОтличается | 12 DCСовпадает | 12 DC/ 125 ACОтличается | 12 (DC)Отличается |
- 45,27 ₽400 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Материал корпуса
- ТекущийпластикАналогпластикСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий12 DCАналог12 DС/ 125 ACОтличается
- 136,99 ₽855 шт по каталогу
Совпадает 3 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Материал корпуса
- ТекущийпластикАналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог500 (при Uисп.dc=500 В)Отличается
- Номинальное напряжение, В
- Текущий12 DCАналог12 DCСовпадает
- 53,70 ₽750 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-ON, SPDTОтличается
- Материал корпуса
- ТекущийпластикАналогпластикСовпадает
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий12 DCАналог12 DC/ 125 ACОтличается
- 182,52 ₽310 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Схема переключения
- ТекущийON-OFF, SPSTАналогON-OFF, SPSTСовпадает
- Материал корпуса
- ТекущийпластикАналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущий50Аналог50Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог500 (при Uисп.dc=500 В)Отличается
- Номинальное напряжение, В
- Текущий12 DCАналог12 (DC)Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
