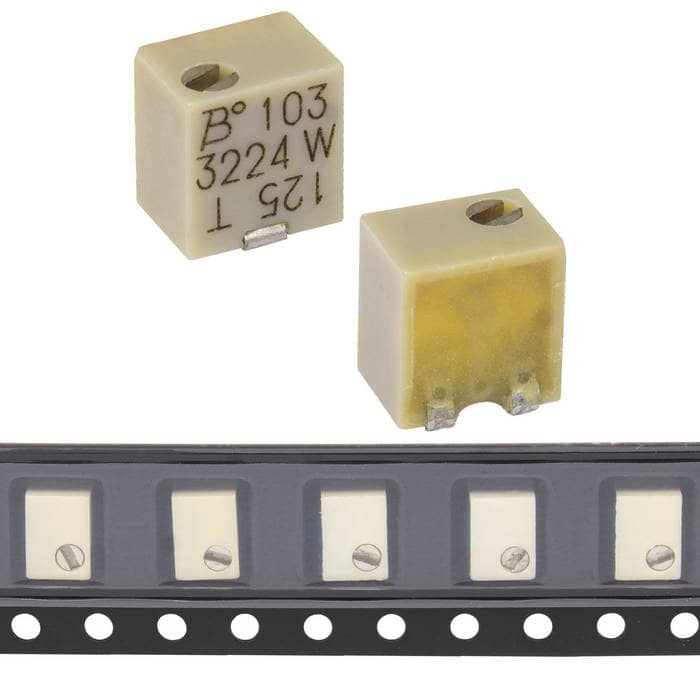

Подстроечный резистор 3224W 10К (3224W-1-103)

MPN
3224W-1-103
Бренд
BOchen
Артикул RU
82254

Основные параметры

Высота
3,9 (корпус) мм
Ширина
4,8 мм
Глубина
5,0 (корпус) мм
Мощность
максимальная рассеиваемая - 0,25 Вт
Номинальное сопротивление
(max) 10 кОм
Износоустойчивость циклов
200 раз
Все характеристики
Документация
2 шт в наличии60,54 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Мощность
максимальная рассеиваемая - 0,25 Вт
Номинальное сопротивление
(max) 10 кОм
Сопротивление изоляции, не менее
500 В
Диэлектрическая прочность
500 В

Монтаж и корпус

Высота
3,9 (корпус) мм
Ширина
4,8 мм
Глубина
5,0 (корпус) мм

Условия эксплуатации

Диапазон рабочих температур
-55...+125 °С

Упаковка и вес

Вес брутто
0.71
Транспортная упаковка: размер/кол-во
42*28*18.5/1000

Другие параметры

Износоустойчивость циклов
200 раз
Количество
оборотов - 10
Допускаемое отклонение
± 10 %
Тип
подстроечный резистор многооборотный

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet 3224W-1-103

Технические параметры, размеры и рекомендации производителя

Скачать

Условия поставки

Обновлено 21.07.2026
Источник / остаток
Каталог RU Electronics · 2 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
2 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Описание

Одна из основных разновидностей переменных резисторов - подстроечные. Для калибровочных цепей, измерительной, медицинской, промышленной и профессиональной электроники необходимы высокая стабильность сопротивления при низком уровне шумов. Для этих целей наиболее подходят резистивные элементы, произведенные по металлокерамической технологии. Наши многооборотные подстроечные резисторы серии 3224W изготовлены на основе металлокерамики, регулировка осуществляется винтом. Предназначены для тонкой и точной настройки радиоэлектронных устройств и бытовых приборов в процессе производства, ремонта или монтажа. Используются в цепях постоянного, и переменного токов, в непрерывных и импульсных режимах. Резисторы применяются в промышленности, потребительской электроники, переносных устройствах, устройствах управления питанием, авто. Область применения: делители напряжения, токовые датчики, DC-DC конвертора, линейные усилители, адаптеры и т.д. Подстроечные резисторы серии 3224W производятся в герметичном малогабаритном корпусе, предназначенном для поверхностного монтажа. Поскольку резисторы устанавливаются в корпус электронного устройства, поэтому при нормальной эксплуатации они недоступны для пользователей. Основные преимущества металлокерамических резисторов: -Широкий диапазон номиналов (50 Ом...2 МОм против 50 кОм (max) у проволочных резисторов); -Высокая разрешающая способность по сравнению с проволочными, так как приращение сопротивления у последних происходит скачком при перемещении подвижного контакта по виткам; -Низкое реактивное сопротивление на высоких частотах; -Небольшие размеры;

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20252 шт12 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товар3224W-1-103BOchenАрт. RU 82254
60,54 ₽2 шт по каталогу
Параметрический вариантBOchen3224W-1-102Арт. RU 85118
60,54 ₽1 920 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантBOchen3224W-1-204Арт. RU 82258
60,54 ₽240 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHI3224W-1-105Арт. RU 82259
62,17 ₽620 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHI3224W-1-101Арт. RU 82248
56,52 ₽429 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Номинальное сопротивление(max) 10 кОм(max) 1 кОмОтличается(max) 200 кОмОтличается(max) 1 мОмОтличается(max) 100 ОмОтличается
Сопротивление изоляции, не менее500 В500 ВСовпадает500 ВСовпадает500 ВСовпадает500 ВСовпадает
Высота3,9 (корпус) мм3,9 (корпус) ммСовпадает3,9 (корпус) ммСовпадает3,9 (корпус) ммСовпадает3,9 (корпус) ммСовпадает
Глубина5,0 (корпус) мм5,0 (корпус) ммСовпадает5,0 (корпус) ммСовпадает5,0 (корпус) ммСовпадает5,0 (корпус) ммСовпадает
Ширина4,8 мм4,8 ммСовпадает4,8 ммСовпадает4,8 ммСовпадает4,8 ммСовпадает
  • Параметрический вариантBOchen3224W-1-102Арт. RU 85118
    60,54 ₽1 920 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Номинальное сопротивление
    Текущий(max) 10 кОмАналог(max) 1 кОмОтличается
    Сопротивление изоляции, не менее
    Текущий500 ВАналог500 ВСовпадает
    Высота
    Текущий3,9 (корпус) ммАналог3,9 (корпус) ммСовпадает
    Глубина
    Текущий5,0 (корпус) ммАналог5,0 (корпус) ммСовпадает
    Ширина
    Текущий4,8 ммАналог4,8 ммСовпадает
    Открыть товар
  • Параметрический вариантBOchen3224W-1-204Арт. RU 82258
    60,54 ₽240 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Номинальное сопротивление
    Текущий(max) 10 кОмАналог(max) 200 кОмОтличается
    Сопротивление изоляции, не менее
    Текущий500 ВАналог500 ВСовпадает
    Высота
    Текущий3,9 (корпус) ммАналог3,9 (корпус) ммСовпадает
    Глубина
    Текущий5,0 (корпус) ммАналог5,0 (корпус) ммСовпадает
    Ширина
    Текущий4,8 ммАналог4,8 ммСовпадает
    Открыть товар
  • Параметрический вариантRUICHI3224W-1-105Арт. RU 82259
    62,17 ₽620 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Номинальное сопротивление
    Текущий(max) 10 кОмАналог(max) 1 мОмОтличается
    Сопротивление изоляции, не менее
    Текущий500 ВАналог500 ВСовпадает
    Высота
    Текущий3,9 (корпус) ммАналог3,9 (корпус) ммСовпадает
    Глубина
    Текущий5,0 (корпус) ммАналог5,0 (корпус) ммСовпадает
    Ширина
    Текущий4,8 ммАналог4,8 ммСовпадает
    Открыть товар
  • Параметрический вариантRUICHI3224W-1-101Арт. RU 82248
    56,52 ₽429 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Номинальное сопротивление
    Текущий(max) 10 кОмАналог(max) 100 ОмОтличается
    Сопротивление изоляции, не менее
    Текущий500 ВАналог500 ВСовпадает
    Высота
    Текущий3,9 (корпус) ммАналог3,9 (корпус) ммСовпадает
    Глубина
    Текущий5,0 (корпус) ммАналог5,0 (корпус) ммСовпадает
    Ширина
    Текущий4,8 ммАналог4,8 ммСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
