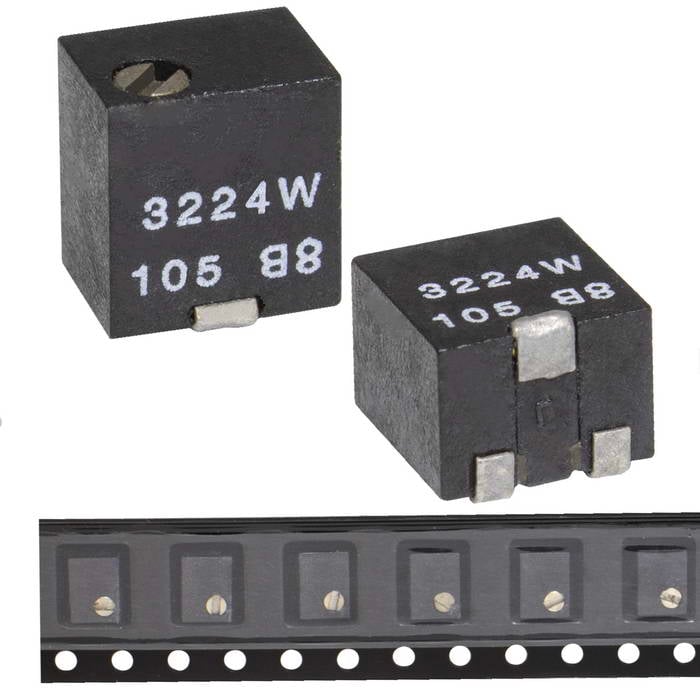

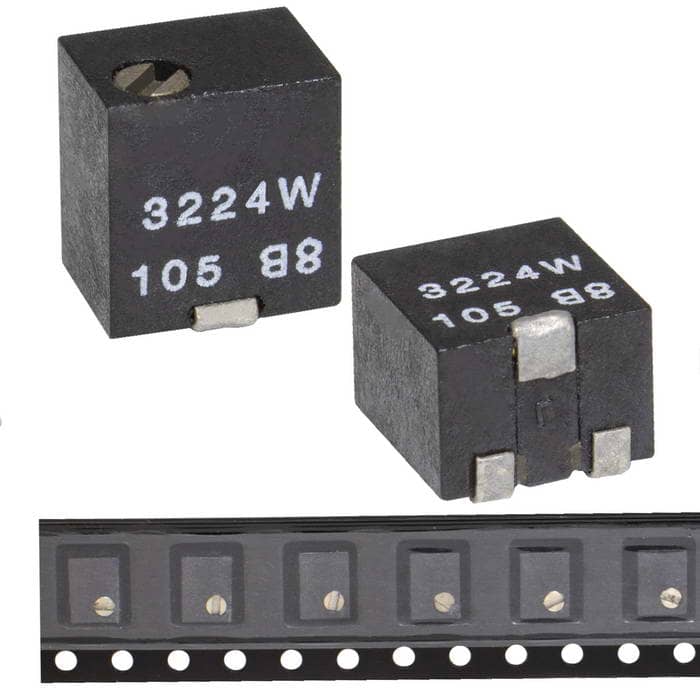

Подстроечный резистор RUICHI 3224W 1М (3224W-1-105)

MPN
3224W-1-105
Бренд
Ruichi
Артикул RU
82259

Основные параметры

Высота
3,9 (корпус) мм
Ширина
4,8 мм
Глубина
5,0 (корпус) мм
Мощность
максимальная рассеиваемая - 0,25 Вт
Номинальное сопротивление
(max) 1 мОм
Износоустойчивость циклов
200 раз
Все характеристики
Документация
620 шт в наличии62,17 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Мощность
максимальная рассеиваемая - 0,25 Вт
Номинальное сопротивление
(max) 1 мОм
Сопротивление изоляции, не менее
500 В
Диэлектрическая прочность
500 В

Монтаж и корпус

Высота
3,9 (корпус) мм
Ширина
4,8 мм
Глубина
5,0 (корпус) мм

Условия эксплуатации

Диапазон рабочих температур
-55...+125 °С

Упаковка и вес

Вес брутто
0.76
Транспортная упаковка: размер/кол-во
42*28*18.5/1000

Другие параметры

Износоустойчивость циклов
200 раз
Количество
оборотов - 10
Допускаемое отклонение
± 10 %
Тип
подстроечный резистор многооборотный

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet 3224W-1-105

Технические параметры, размеры и рекомендации производителя

Скачать

Условия поставки

Обновлено 04.09.2026
Источник / остаток
Каталог RU Electronics · 620 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
16 / 250 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Описание

Одна из основных разновидностей переменных резисторов - подстроечные. Для калибровочных цепей, измерительной, медицинской, промышленной и профессиональной электроники необходимы высокая стабильность сопротивления при низком уровне шумов. Для этих целей наиболее подходят резистивные элементы, произведенные по металлокерамической технологии. Наши многооборотные подстроечные резисторы серии 3224W изготовлены на основе металлокерамики, регулировка осуществляется винтом. Предназначены для тонкой и точной настройки радиоэлектронных устройств и бытовых приборов в процессе производства, ремонта или монтажа. Используются в цепях постоянного, и переменного токов, в непрерывных и импульсных режимах. Резисторы применяются в промышленности, потребительской электроники, переносных устройствах, устройствах управления питанием, авто. Область применения: делители напряжения, токовые датчики, DC-DC конвертора, линейные усилители, адаптеры и т.д. Подстроечные резисторы серии 3224W производятся в герметичном малогабаритном корпусе, предназначенном для поверхностного монтажа. Поскольку резисторы устанавливаются в корпус электронного устройства, поэтому при нормальной эксплуатации они недоступны для пользователей. Основные преимущества металлокерамических резисторов: -Широкий диапазон номиналов (50 Ом...2 МОм против 50 кОм (max) у проволочных резисторов); -Высокая разрешающая способность по сравнению с проволочными, так как приращение сопротивления у последних происходит скачком при перемещении подвижного контакта по виткам; -Низкое реактивное сопротивление на высоких частотах; -Небольшие размеры;

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202516 шт7112 шт
2025250 шт2500 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товар3224W-1-105RUICHIАрт. RU 82259
62,17 ₽620 шт по каталогу
Параметрический вариантRUICHI3224W-1-101Арт. RU 82248
56,52 ₽429 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHI3224W-1-104Арт. RU 82257
56,52 ₽12 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHI3224W-1-501Арт. RU 82250
62,17 ₽754 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHI3224W-1-502Арт. RU 82253
62,17 ₽82 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Номинальное сопротивление(max) 1 мОм(max) 100 ОмОтличается(max) 100 кОмОтличается(max) 500 ОмОтличается(max) 5 кОмОтличается
Сопротивление изоляции, не менее500 В500 ВСовпадает500 ВСовпадает500 ВСовпадает500 ВСовпадает
Высота3,9 (корпус) мм3,9 (корпус) ммСовпадает3,9 (корпус) ммСовпадает3,9 (корпус) ммСовпадает3,9 (корпус) ммСовпадает
Глубина5,0 (корпус) мм5,0 (корпус) ммСовпадает5,0 (корпус) ммСовпадает5,0 (корпус) ммСовпадает5,0 (корпус) ммСовпадает
Ширина4,8 мм4,8 ммСовпадает4,8 ммСовпадает4,8 ммСовпадает4,8 ммСовпадает
  • Параметрический вариантRUICHI3224W-1-101Арт. RU 82248
    56,52 ₽429 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Номинальное сопротивление
    Текущий(max) 1 мОмАналог(max) 100 ОмОтличается
    Сопротивление изоляции, не менее
    Текущий500 ВАналог500 ВСовпадает
    Высота
    Текущий3,9 (корпус) ммАналог3,9 (корпус) ммСовпадает
    Глубина
    Текущий5,0 (корпус) ммАналог5,0 (корпус) ммСовпадает
    Ширина
    Текущий4,8 ммАналог4,8 ммСовпадает
    Открыть товар
  • Параметрический вариантRUICHI3224W-1-104Арт. RU 82257
    56,52 ₽12 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Номинальное сопротивление
    Текущий(max) 1 мОмАналог(max) 100 кОмОтличается
    Сопротивление изоляции, не менее
    Текущий500 ВАналог500 ВСовпадает
    Высота
    Текущий3,9 (корпус) ммАналог3,9 (корпус) ммСовпадает
    Глубина
    Текущий5,0 (корпус) ммАналог5,0 (корпус) ммСовпадает
    Ширина
    Текущий4,8 ммАналог4,8 ммСовпадает
    Открыть товар
  • Параметрический вариантRUICHI3224W-1-501Арт. RU 82250
    62,17 ₽754 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Номинальное сопротивление
    Текущий(max) 1 мОмАналог(max) 500 ОмОтличается
    Сопротивление изоляции, не менее
    Текущий500 ВАналог500 ВСовпадает
    Высота
    Текущий3,9 (корпус) ммАналог3,9 (корпус) ммСовпадает
    Глубина
    Текущий5,0 (корпус) ммАналог5,0 (корпус) ммСовпадает
    Ширина
    Текущий4,8 ммАналог4,8 ммСовпадает
    Открыть товар
  • Параметрический вариантRUICHI3224W-1-502Арт. RU 82253
    62,17 ₽82 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Номинальное сопротивление
    Текущий(max) 1 мОмАналог(max) 5 кОмОтличается
    Сопротивление изоляции, не менее
    Текущий500 ВАналог500 ВСовпадает
    Высота
    Текущий3,9 (корпус) ммАналог3,9 (корпус) ммСовпадает
    Глубина
    Текущий5,0 (корпус) ммАналог5,0 (корпус) ммСовпадает
    Ширина
    Текущий4,8 ммАналог4,8 ммСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
