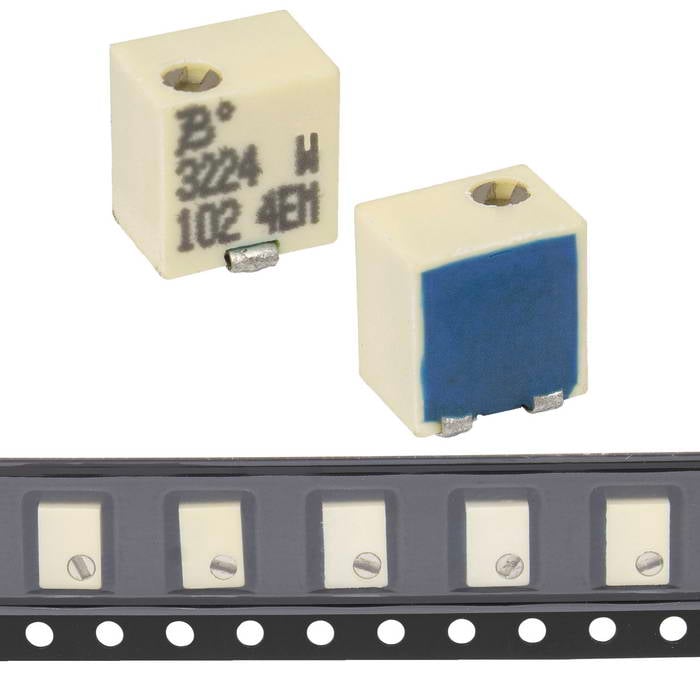

Подстроечный резистор 3224W 1K (3224W-1-102)

Вес брутто

0.67

Транспортная упаковка: размер/кол-во

42*28*18.5/2000

Высота

3,9 (корпус) мм

Ширина

4,8 мм

Глубина

5,0 (корпус) мм

Мощность

максимальная рассеиваемая - 0,25 Вт

Номинальное сопротивление

(max) 1 кОм

Износоустойчивость циклов

200 раз

Количество

оборотов - 10

Сопротивление изоляции, не менее

500 В

Допускаемое отклонение

± 10 %

Диэлектрическая прочность

500 В

Тип

подстроечный резистор многооборотный

Диапазон рабочих температур

-55...+125 °С

Одна из основных разновидностей переменных резисторов - подстроечные. Для калибровочных цепей, измерительной, медицинской, промышленной и профессиональной электроники необходимы высокая стабильность сопротивления при низком уровне шумов. Для этих целей наиболее подходят резистивные элементы, произведенные по металлокерамической технологии. Наши многооборотные подстроечные резисторы серии 3224W изготовлены на основе металлокерамики, регулировка осуществляется винтом. Предназначены для тонкой и точной настройки радиоэлектронных устройств и бытовых приборов в процессе производства, ремонта или монтажа. Используются в цепях постоянного, и переменного токов, в непрерывных и импульсных режимах. Резисторы применяются в промышленности, потребительской электроники, переносных устройствах, устройствах управления питанием, авто. Область применения: делители напряжения, токовые датчики, DC-DC конвертора, линейные усилители, адаптеры и т.д. Подстроечные резисторы серии 3224W производятся в герметичном малогабаритном корпусе, предназначенном для поверхностного монтажа. Поскольку резисторы устанавливаются в корпус электронного устройства, поэтому при нормальной эксплуатации они недоступны для пользователей. Основные преимущества металлокерамических резисторов: -Широкий диапазон номиналов (50 Ом...2 МОм против 50 кОм (max) у проволочных резисторов); -Высокая разрешающая способность по сравнению с проволочными, так как приращение сопротивления у последних происходит скачком при перемещении подвижного контакта по виткам; -Низкое реактивное сопротивление на высоких частотах; -Небольшие размеры;
