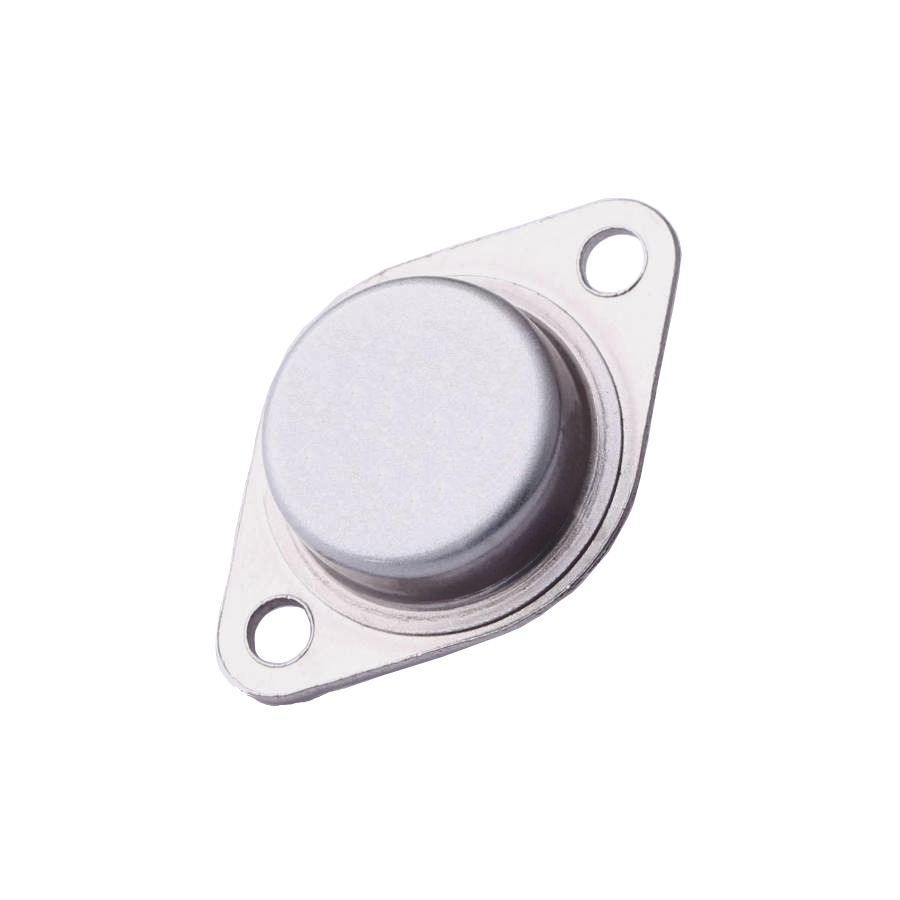

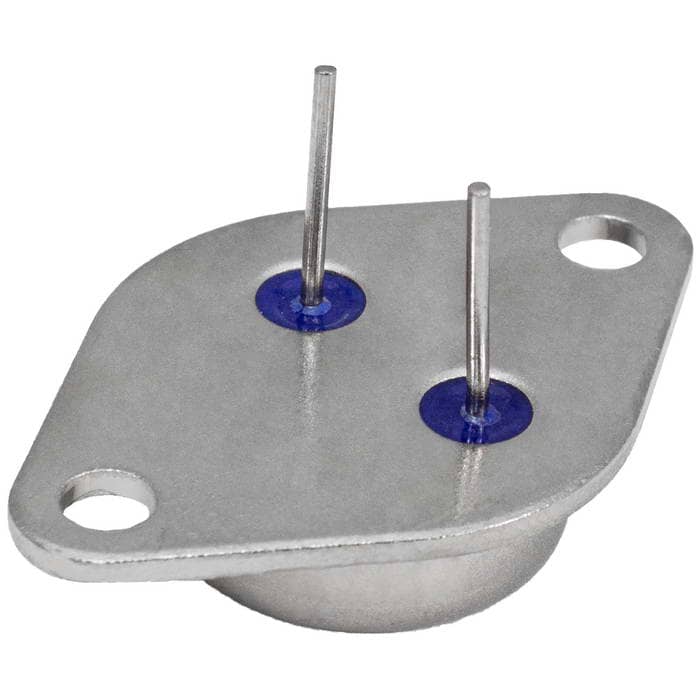

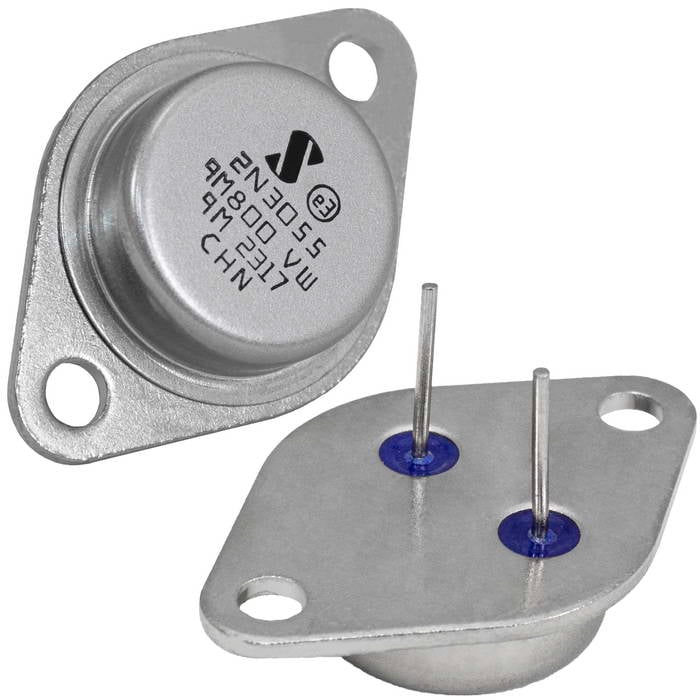

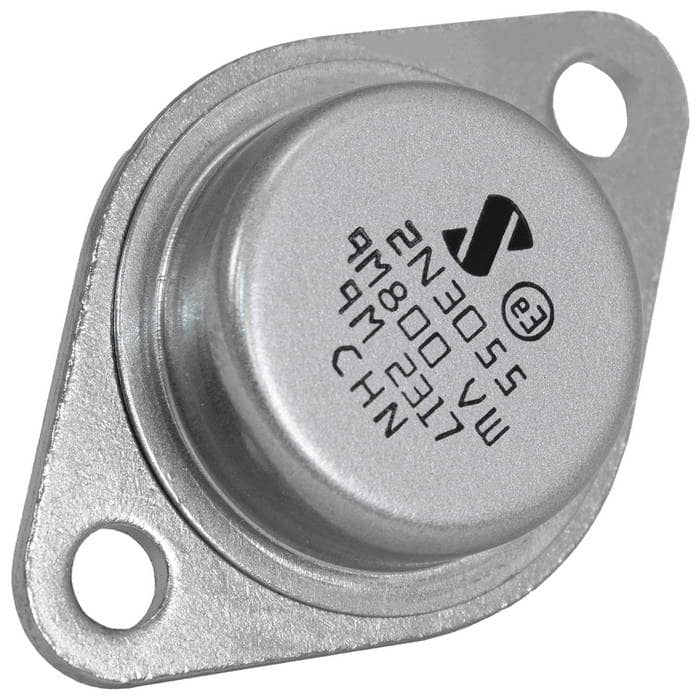

2N3055 JSMSEMI биполярный транзистор NPN
100 В, 15 А, TO-3
- MPN
- 2N3055
- Бренд
- JSMSEMI
- Артикул RU
- 122007
Основные параметры
- Описание
- Транзистор биполярный NPN; 70 В; 15 А; hFE 20...70; TO-3
- Тип проводимости
- NPN
- Максимальное напряжение КЭ (Vceo), В
- 70
- Максимальное напряжение КБ (Vcbo), В
- 100
- Максимальное напряжение ЭБ (Vebo), В
- 7
- Напряжение насыщения КЭ Vce(sat), В
- 3
375 шт в наличии76,69 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальное напряжение КЭ (Vceo), В
- 70
- Максимальное напряжение КБ (Vcbo), В
- 100
- Максимальное напряжение ЭБ (Vebo), В
- 7
- Напряжение насыщения КЭ Vce(sat), В
- 3
- Максимальный постоянный ток коллектора, А
- 15
- Максимальная рассеиваемая мощность, Вт
- 115
- Граничная частота ft, МГц
- 2,5
Монтаж и корпус
- Корпус
- TO-3
- Способ монтажа
- Сквозной
Упаковка и вес
- Транспортная упаковка: размер/кол-во
- 41*41*22/500
- Вес брутто
- 01.12.1990
Другие параметры
- Описание
- Транзистор биполярный NPN; 70 В; 15 А; hFE 20...70; TO-3
- Тип проводимости
- NPN
- Коэффициент усиления hFE мин.
- 20
- Коэффициент усиления hFE макс.
- 70
Документация и схема
Условия поставки
Обновлено 26.07.2026- Источник / остаток
- Каталог RU Electronics · 375 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 / 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2024 / 2023
- Документация
- Datasheet: 1
Описание
2N3055 биполярный транзистор для сквозного монтажа в корпусе TO-3. Тип проводимости NPN. Максимальное напряжение КЭ Vceo 100 В, максимальный ток коллектора Ic max 15 А, коэффициент усиления по току hFE 20 ... 70 Комплементарная пара: 2N2955
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202410 шт27270 шт
2023100 шт1100 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар2N3055JSMSEMIАрт. RU 122007 76,69 ₽375 шт по каталогу |  34,56 ₽550 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  14,94 ₽3 450 шт по каталогу Совпадает 2 из 3 сравнимых параметров |  25,94 ₽305 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  22,33 ₽1 000 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип проводимости | NPN | NPNСовпадает | NPNСовпадает | NPNСовпадает | NPNСовпадает |
| Корпус | TO-3 | TO-247Отличается | TO-126Отличается | TO-220FОтличается | TO-220Отличается |
| Способ монтажа | Сквозной | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает | СквознойСовпадает |
| Коэффициент усиления hFE мин. | 20 | 20Совпадает | —Нет данных | 1000Отличается | 1000Отличается |
| Максимальное напряжение КЭ (Vceo), В | 70 | 60Отличается | —Нет данных | 100Отличается | 100Отличается |
- 34,56 ₽550 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийTO-3АналогTO-247Отличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коэффициент усиления hFE мин.
- Текущий20Аналог20Совпадает
- Максимальное напряжение КЭ (Vceo), В
- Текущий70Аналог60Отличается
- 14,94 ₽3 450 шт по каталогу
Совпадает 2 из 3 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийTO-3АналогTO-126Отличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коэффициент усиления hFE мин.
- Текущий20Аналог—Нет данных
- Максимальное напряжение КЭ (Vceo), В
- Текущий70Аналог—Нет данных
- 25,94 ₽305 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийTO-3АналогTO-220FОтличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коэффициент усиления hFE мин.
- Текущий20Аналог1000Отличается
- Максимальное напряжение КЭ (Vceo), В
- Текущий70Аналог100Отличается
- 22,33 ₽1 000 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип проводимости
- ТекущийNPNАналогNPNСовпадает
- Корпус
- ТекущийTO-3АналогTO-220Отличается
- Способ монтажа
- ТекущийСквознойАналогСквознойСовпадает
- Коэффициент усиления hFE мин.
- Текущий20Аналог1000Отличается
- Максимальное напряжение КЭ (Vceo), В
- Текущий70Аналог100Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
