BDW93CFP JSMSEMI составной транзистор (Дарлингтона) NPN

100 В, 12 А, TO-220F

MPN
BDW93CFP
Бренд
JSMSEMI
Артикул RU
122005

Основные параметры

Описание
Транзистор биполярный NPN; 100 В; 12 А; hFE 1000...20000; TO-220F
Тип проводимости
NPN
Максимальное напряжение КЭ (Vceo), В
100
Максимальное напряжение КБ (Vcbo), В
100
Максимальное напряжение ЭБ (Vebo), В
5
Максимальный постоянный ток коллектора (Ic), А
12
Все характеристики
Документация
255 шт в наличии25,94 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Максимальное напряжение КЭ (Vceo), В
100
Максимальное напряжение КБ (Vcbo), В
100
Максимальное напряжение ЭБ (Vebo), В
5
Максимальный постоянный ток коллектора (Ic), А
12

Монтаж и корпус

Корпус
TO-220F
Способ монтажа
сквозной (THT)

Упаковка и вес

Вес брутто
01.02.1960
Упаковка
50

Другие параметры

Описание
Транзистор биполярный NPN; 100 В; 12 А; hFE 1000...20000; TO-220F
Тип проводимости
NPN
Коэффициент усиления hFE мин.
1000
Коэффициент усиления hFE макс.
20000
Тип
Составной транзистор (Дарлингтона)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet BDW93CFP

Технические параметры, размеры и рекомендации производителя

Скачать

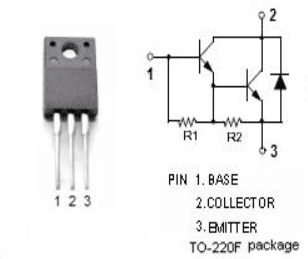

Миниатюра: Схема BDW93CFP
IMAGE · Схема

Схема BDW93CFP

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.08.2026
Источник / остаток
Каталог RU Electronics · 255 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
25 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

BDW93CFP составной транзистор (Дарлингтона) для сквозного монтажа в корпусе TO-220F. Тип проводимости NPN. Максимальное напряжение КЭ Vceo 100 В, максимальный ток коллектора Ic max 12 А, коэффициент усиления по току hFE 1000 ... 20000 Комплементарная пара: BDW94C

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202425 шт10250 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарBDW93CFPJSMSEMIАрт. RU 122005
25,94 ₽255 шт по каталогу
Параметрический вариантJSMSEMIBDX53CАрт. RU 133151
22,33 ₽1 000 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантJSMSEMIBD243CАрт. RU 125419
21,63 ₽730 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантJSMSEMI2SC4793Арт. RU 120815
19,11 ₽1 000 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантBlueRocTIP31C (BR)Арт. RU 88677
13,98 ₽2 200 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Способ монтажасквозной (THT)сквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадаетсквозной (THT)Совпадает
Тип проводимостиNPNNPNСовпадаетNPNСовпадаетNPNСовпадаетNPNСовпадает
КорпусTO-220FTO-220ОтличаетсяTO-220ОтличаетсяTO-220FСовпадаетTO-220Отличается
Коэффициент усиления hFE мин.10001000Совпадает15Отличается100Отличается10Отличается
Максимальное напряжение КЭ (Vceo), В100100Совпадает100Совпадает230Отличается100Совпадает
  • Параметрический вариантJSMSEMIBDX53CАрт. RU 133151
    22,33 ₽1 000 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Тип проводимости
    ТекущийNPNАналогNPNСовпадает
    Корпус
    ТекущийTO-220FАналогTO-220Отличается
    Коэффициент усиления hFE мин.
    Текущий1000Аналог1000Совпадает
    Максимальное напряжение КЭ (Vceo), В
    Текущий100Аналог100Совпадает
    Открыть товар
  • Параметрический вариантJSMSEMIBD243CАрт. RU 125419
    21,63 ₽730 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Тип проводимости
    ТекущийNPNАналогNPNСовпадает
    Корпус
    ТекущийTO-220FАналогTO-220Отличается
    Коэффициент усиления hFE мин.
    Текущий1000Аналог15Отличается
    Максимальное напряжение КЭ (Vceo), В
    Текущий100Аналог100Совпадает
    Открыть товар
  • Параметрический вариантJSMSEMI2SC4793Арт. RU 120815
    19,11 ₽1 000 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Тип проводимости
    ТекущийNPNАналогNPNСовпадает
    Корпус
    ТекущийTO-220FАналогTO-220FСовпадает
    Коэффициент усиления hFE мин.
    Текущий1000Аналог100Отличается
    Максимальное напряжение КЭ (Vceo), В
    Текущий100Аналог230Отличается
    Открыть товар
  • Параметрический вариантBlueRocTIP31C (BR)Арт. RU 88677
    13,98 ₽2 200 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийсквозной (THT)Аналогсквозной (THT)Совпадает
    Тип проводимости
    ТекущийNPNАналогNPNСовпадает
    Корпус
    ТекущийTO-220FАналогTO-220Отличается
    Коэффициент усиления hFE мин.
    Текущий1000Аналог10Отличается
    Максимальное напряжение КЭ (Vceo), В
    Текущий100Аналог100Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
