BDX53C JSMSEMI транзистор биполярный составной (Дарлингтона)

NPN, 100 В, 8 А, hFE min 1000, TO-220

MPN: BDX53C
Бренд: JSMSEMI
Артикул RU: 133151

Основные параметры

Описание: Транзистор биполярный NPN; 100 В; 8 А; hFE 1000; TO-220
Тип проводимости: NPN
Максимальное напряжение КЭ (Vceo), В: 100
Максимальное напряжение КБ (Vcbo), В: 100
Максимальное напряжение ЭБ (Vebo), В: 5
Напряжение насыщения КЭ Vce(sat), В: 2

Все характеристики

Документация

1 000 шт в наличии22,33 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Максимальное напряжение КЭ (Vceo), В: 100
Максимальное напряжение КБ (Vcbo), В: 100
Максимальное напряжение ЭБ (Vebo), В: 5
Напряжение насыщения КЭ Vce(sat), В: 2
Максимальный постоянный ток коллектора, А: 8
Максимальная рассеиваемая мощность, Вт: 65

Монтаж и корпус

Корпус: TO-220
Способ монтажа: Сквозной

Упаковка и вес

Транспортная упаковка: размер/кол-во: 59*33*18/1000
Вес брутто: 2.83
Упаковка: 50

Другие параметры

Описание: Транзистор биполярный NPN; 100 В; 8 А; hFE 1000; TO-220
Тип проводимости: NPN
Коэффициент усиления hFE мин.: 1000
Тип: Составной транзистор (Дарлингтона)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу

PDF · Datasheet

Datasheet BDX53C

Технические параметры, размеры и рекомендации производителя

Скачать

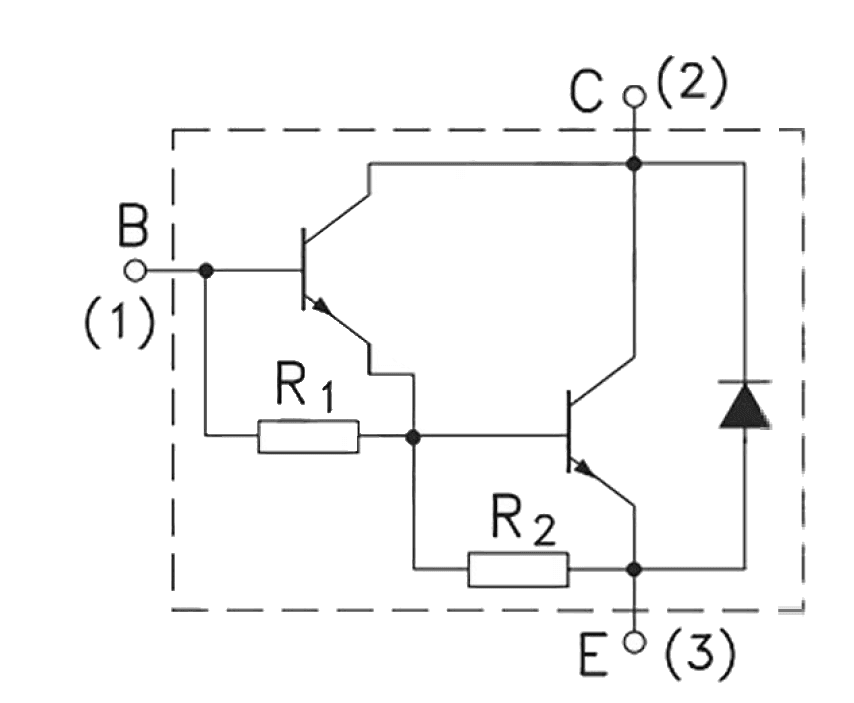

IMAGE · Схема

Схема BDX53C

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 20.08.2026

Источник / остаток: Каталог RU Electronics · 1 000 шт по данным каталога
Lead time: Со склада после подтверждения
MOQ: Уточняется при подтверждении
Кратность заказа: Не задана в источнике
Фасовка: 50 шт в упаковке
Date code / партия: Год / маркировка: 2026
Документация: Datasheet: 1

Описание

BDX53C транзистор биполярный составной (Дарлингтона) для сквозного монтажа в корпусе TO-220. Тип проводимости - NPN. Максимальный ток коллектора (Ic) 8 А, Максимальное напряжение КЭ (Vceo) 100 В. Напряжение насыщения КЭ (Vce(sat)) 2 В. Минимальный коэффициент усиления hFE 1000. Комплиментарная пара BDX54C.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом

Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц

202650 шт201 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории

Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев	Текущий товарBDX53CJSMSEMIАрт. RU 133151 22,33 ₽1 000 шт по каталогу	Параметрический вариантJSMSEMIBD243CАрт. RU 125419 21,63 ₽730 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантJSMSEMIBDW93CFPАрт. RU 122005 25,94 ₽305 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантST MicroelectronicsTIP41CАрт. RU 116790 23,39 ₽350 шт по каталогу Совпадает 4 из 5 сравнимых параметров	Параметрический вариантST MicroelectronicsTIP31CАрт. RU 119515 24,30 ₽800 шт по каталогу Совпадает 4 из 5 сравнимых параметров
Тип проводимости	NPN	NPNСовпадает	NPNСовпадает	NPNСовпадает	NPNСовпадает
Корпус	TO-220	TO-220Совпадает	TO-220FОтличается	TO-220Совпадает	TO-220Совпадает
Способ монтажа	Сквозной	СквознойСовпадает	СквознойСовпадает	СквознойСовпадает	СквознойСовпадает
Коэффициент усиления hFE мин.	1000	15Отличается	1000Совпадает	15Отличается	25Отличается
Максимальное напряжение КЭ (Vceo), В	100	100Совпадает	100Совпадает	100Совпадает	100Совпадает

Параметрический вариантJSMSEMIBD243CАрт. RU 125419
21,63 ₽730 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Тип проводимости
ТекущийNPNАналогNPNСовпадает
Корпус
ТекущийTO-220АналогTO-220Совпадает
Способ монтажа
ТекущийСквознойАналогСквознойСовпадает
Коэффициент усиления hFE мин.
Текущий1000Аналог15Отличается
Максимальное напряжение КЭ (Vceo), В
Текущий100Аналог100Совпадает
Открыть товар
Параметрический вариантJSMSEMIBDW93CFPАрт. RU 122005
25,94 ₽305 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Тип проводимости
ТекущийNPNАналогNPNСовпадает
Корпус
ТекущийTO-220АналогTO-220FОтличается
Способ монтажа
ТекущийСквознойАналогСквознойСовпадает
Коэффициент усиления hFE мин.
Текущий1000Аналог1000Совпадает
Максимальное напряжение КЭ (Vceo), В
Текущий100Аналог100Совпадает
Открыть товар
Параметрический вариантST MicroelectronicsTIP41CАрт. RU 116790
23,39 ₽350 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Тип проводимости
ТекущийNPNАналогNPNСовпадает
Корпус
ТекущийTO-220АналогTO-220Совпадает
Способ монтажа
ТекущийСквознойАналогСквознойСовпадает
Коэффициент усиления hFE мин.
Текущий1000Аналог15Отличается
Максимальное напряжение КЭ (Vceo), В
Текущий100Аналог100Совпадает
Открыть товар
Параметрический вариантST MicroelectronicsTIP31CАрт. RU 119515
24,30 ₽800 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
Тип проводимости
ТекущийNPNАналогNPNСовпадает
Корпус
ТекущийTO-220АналогTO-220Совпадает
Способ монтажа
ТекущийСквознойАналогСквознойСовпадает
Коэффициент усиления hFE мин.
Текущий1000Аналог25Отличается
Максимальное напряжение КЭ (Vceo), В
Текущий100Аналог100Совпадает
Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
