Datasheet 2EDGVC-5.0-03P-14-00Z(H)
Технические параметры, размеры и рекомендации производителя
Универсальные и смешанные клеммники

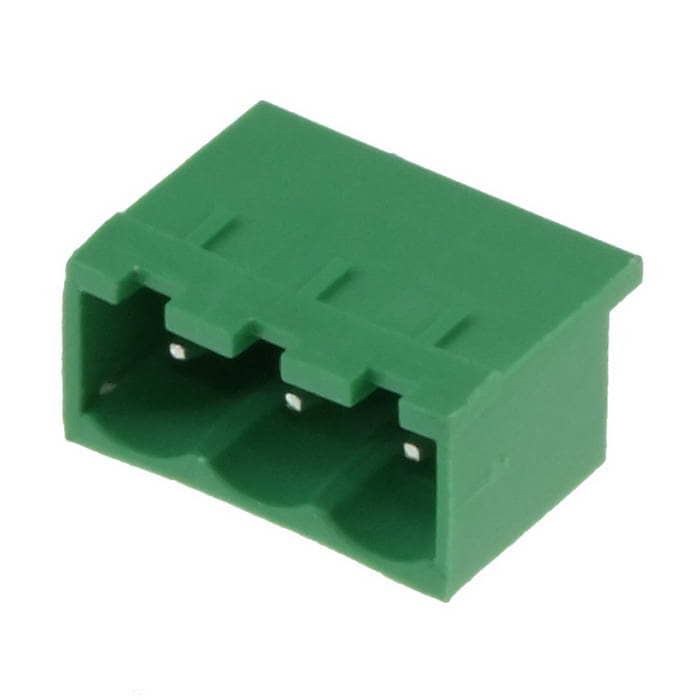

2EDGVC-5.0-03P-14-00Z(H)
- MPN
- 2EDGVC-5.0-03P-14-00Z(H)
- Бренд
- DEGSON
- Артикул RU
- 109546
- Каталог обновлён
- 14.07.2026
- Источник / остаток
- Каталог RU Electronics · 20 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
20 шт в наличии10,09 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

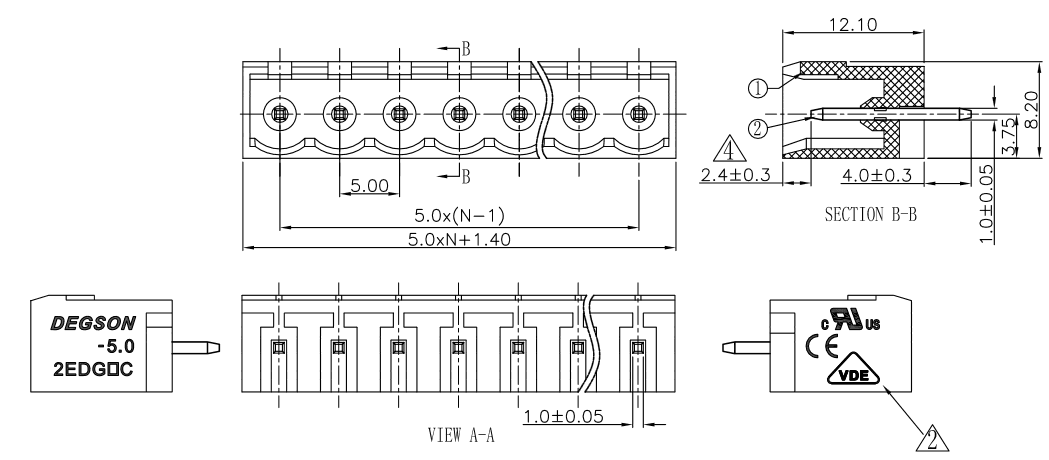

Документация и схема
Характеристики
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=1000 В)
- Диэлектрическая прочность, В
- 2000 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 5,0
- Способ монтажа
- на плату
- Диапазон рабочих температур, °C
- -40...+105
- Номинальное напряжение, В
- (UL) - 300
- Номинальный ток, А
- (UL) - 15
- Тип разъёма
- клеммная колодка (вилка) серии EDGVC
- Количество контактов
- 3
- Материал корпуса
- PA66 UL94V-0, зеленый
- Глубина, мм
- 8,2
- Ширина, мм
- 16,4
- Высота, мм
- 12,1
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202410 шт220 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар2EDGVC-5.0-03P-14-00Z(H)DEGSONАрт. RU 109546 10,09 ₽20 шт по каталогу |  8,30 ₽118 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  2,88 ₽4 800 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  19,72 ₽100 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  14,97 ₽105 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на плату | на платуСовпадает | на платуСовпадает | на платуСовпадает | на платуСовпадает |
| Тип разъёма | клеммная колодка (вилка) серии EDGVC | клеммная колодка (вилка) серии EDGVCСовпадает | разъемный клеммный блок на плату, 3 контакта, серии 2ERGVС-5.0, вилка (M)Отличается | клеммная колодка (вилка) серии EDGVCСовпадает | Колодка клеммная винтовая серии DG381угловая 45°Отличается |
| Количество контактов | 3 | 3Совпадает | 3Совпадает | 6Отличается | 3Совпадает |
| Материал корпуса | PA66 UL94V-0, зеленый | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает |
| Сопротивление изоляции, МОм, не менее | 5000 (при Uисп.dc=1000 В) | 5000 (при Uисп.dc=1000 В)Совпадает | —Нет данных | 5000 (при Uисп.dc=1000 В)Совпадает | 5000 (при Uисп.dc=1000 В)Совпадает |
- 8,30 ₽118 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийклеммная колодка (вилка) серии EDGVCАналогклеммная колодка (вилка) серии EDGVCСовпадает
- Количество контактов
- Текущий3Аналог3Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
- 2,88 ₽4 800 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийклеммная колодка (вилка) серии EDGVCАналогразъемный клеммный блок на плату, 3 контакта, серии 2ERGVС-5.0, вилка (M)Отличается
- Количество контактов
- Текущий3Аналог3Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог—Нет данных
- 19,72 ₽100 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийклеммная колодка (вилка) серии EDGVCАналогклеммная колодка (вилка) серии EDGVCСовпадает
- Количество контактов
- Текущий3Аналог6Отличается
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
- 14,97 ₽105 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийклеммная колодка (вилка) серии EDGVCАналогКолодка клеммная винтовая серии DG381угловая 45°Отличается
- Количество контактов
- Текущий3Аналог3Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
