Datasheet 2ERGVC-5.0-03P
Технические параметры, размеры и рекомендации производителя
2ERGVC-5.0-03P

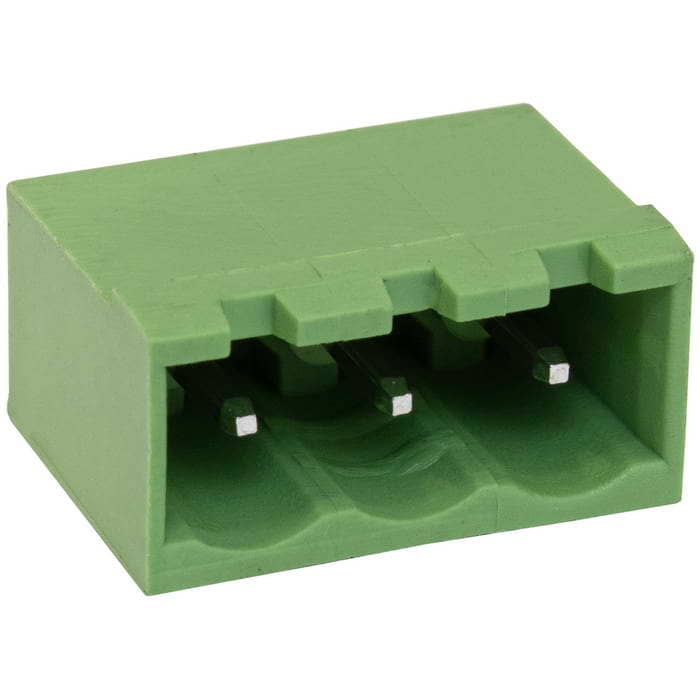

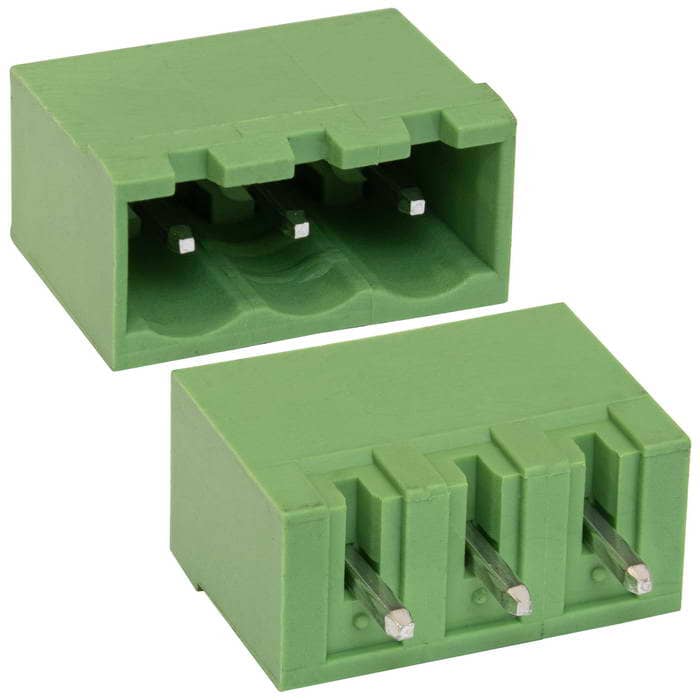

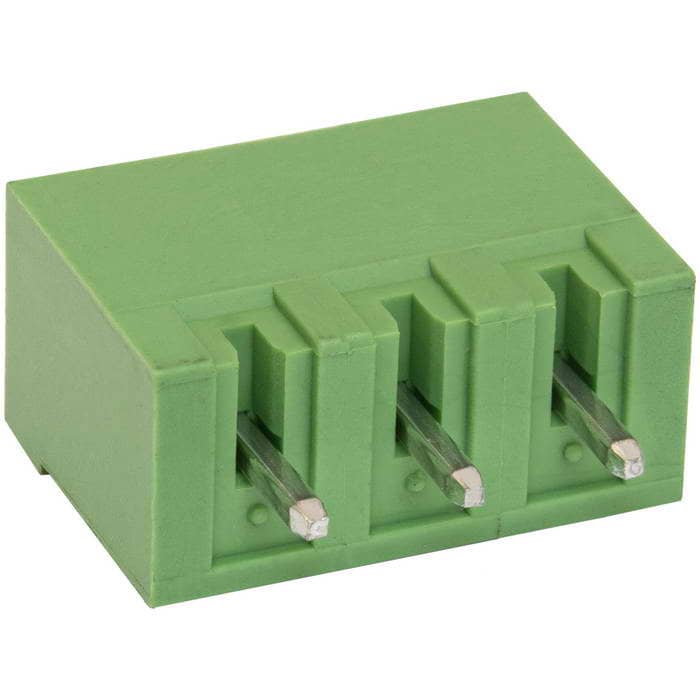

Разъемный клеммный блок на плату RUICHI 2ERGVC-5.0-03P ( 2EDGVC-5.0-03P / 2EGTVC-5.0- 03P ), вилка (M), 3 контакта, шаг 5.00 мм
Товар подлежит обязательной маркировке- MPN
- 2ERGVC-5.0-03P
- Бренд
- Ruichi
- Артикул RU
- 125696
Основные параметры
- Номинальный ток
- 15 А
- Номинальное напряжение
- 300 В
- Высота
- 12.0 мм
- Ширина
- 17 мм
- Глубина
- 8.6 мм
- Совместимость
- 5мм: 2ERGK-5.0-03P; 2ERGKE-5.0-03P; 2ERGKC-5.0-03P; 2ERGKA-5.0-03P; 2ERGKB-5.0-03P
4 800 шт в наличии2,88 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальный ток
- 15 А
- Номинальное напряжение
- 300 В
- Диэлектрическая прочность
- 2000 В (50 Гц )/ 1 мин.
Монтаж и корпус
- Высота
- 12.0 мм
- Ширина
- 17 мм
- Глубина
- 8.6 мм
- Способ монтажа
- на плату
- Количество контактов
- 3
- Материал корпуса
- PA66 UL94V-0, зеленый
Условия эксплуатации
- Диапазон рабочих температур
- -40...+105 °С
Упаковка и вес
- Вес брутто
- 1.42
- Транспортная упаковка: размер/кол-во
- 29*22*35.5/3600
Другие параметры
- Совместимость
- 5мм: 2ERGK-5.0-03P; 2ERGKE-5.0-03P; 2ERGKC-5.0-03P; 2ERGKA-5.0-03P; 2ERGKB-5.0-03P
- Шаг разъёма
- 5.0 мм
- Тип разъёма
- разъемный клеммный блок на плату, 3 контакта, серии 2ERGVС-5.0, вилка (M)
Документация и схема
Условия поставки
Обновлено 14.07.2026- Источник / остаток
- Каталог RU Electronics · 4 800 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 100 шт · только целая упаковка
- Фасовка
- 200 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Описание
Разъемный клеммный блок на плату RUICHI 2ERGVC-5.0-03P, вилка (M), 3 контакта, шаг 5.00 мм – это конструкции, состоящие из 2-х, или более частей. В большинстве случаев, одна из которых крепится на плате, а вторая на кабеле. Для соединения подвижная часть клеммника вставляется в неподвижную и фиксируется зажимной пластиной.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024200 шт244 800 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар2ERGVC-5.0-03PRUICHIАрт. RU 125696 2,88 ₽4 800 шт по каталогу |  10,09 ₽10 шт по каталогу Указан в источнике как аналог; совместимость требует проверки | 8,30 ₽18 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  2,50 ₽8 200 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  3,23 ₽14 800 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Количество контактов | 3 | 3Совпадает | 3Совпадает | 3Совпадает | 3Совпадает |
| Материал корпуса | PA66 UL94V-0, зеленый | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает |
| Способ монтажа | на плату | на платуСовпадает | на платуСовпадает | на платуСовпадает | на платуСовпадает |
| Тип разъёма | разъемный клеммный блок на плату, 3 контакта, серии 2ERGVС-5.0, вилка (M) | клеммная колодка (вилка) серии EDGVCОтличается | клеммная колодка (вилка) серии EDGVCОтличается | разъемный клеммный блок на плату, 3 контакта, серии 15ERGVC-3.81, вилка (M)Отличается | разъемный клеммный блок на плату, 3 контакта, серии 2ERGV-5.0, вилка (M)Отличается |
| Номинальное напряжение | 300 В | —Нет данных | —Нет данных | 300 ВСовпадает | 300 ВСовпадает |
- 10,09 ₽10 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Количество контактов
- Текущий3Аналог3Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийразъемный клеммный блок на плату, 3 контакта, серии 2ERGVС-5.0, вилка (M)Аналогклеммная колодка (вилка) серии EDGVCОтличается
- Номинальное напряжение
- Текущий300 ВАналог—Нет данных
- 8,30 ₽18 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Количество контактов
- Текущий3Аналог3Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийразъемный клеммный блок на плату, 3 контакта, серии 2ERGVС-5.0, вилка (M)Аналогклеммная колодка (вилка) серии EDGVCОтличается
- Номинальное напряжение
- Текущий300 ВАналог—Нет данных
- 2,50 ₽8 200 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий3Аналог3Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийразъемный клеммный блок на плату, 3 контакта, серии 2ERGVС-5.0, вилка (M)Аналогразъемный клеммный блок на плату, 3 контакта, серии 15ERGVC-3.81, вилка (M)Отличается
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
- 3,23 ₽14 800 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий3Аналог3Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийразъемный клеммный блок на плату, 3 контакта, серии 2ERGVС-5.0, вилка (M)Аналогразъемный клеммный блок на плату, 3 контакта, серии 2ERGV-5.0, вилка (M)Отличается
- Номинальное напряжение
- Текущий300 ВАналог300 ВСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
