15EDGRC-3.5-03P-14-00Z(H)

Товар подлежит обязательной маркировке
MPN
15EDGRC-3.5-03P-14-00Z(H)
Бренд
DEGSON
Артикул RU
109174

Основные параметры

Номинальный ток, А
7
Сопротивление изоляции, МОм, не менее
5000 (при Uисп.dc=1000 В)
Диэлектрическая прочность, В
2000 (50 Гц / 1 мин.)
Шаг контактов, мм
3,5
Способ монтажа
на плату
Диапазон рабочих температур, °C
-40...+105
Все характеристики
Документация
50 шт в наличии7,65 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
5000 (при Uисп.dc=1000 В)
Диэлектрическая прочность, В
2000 (50 Гц / 1 мин.)
Номинальный ток, А
7

Монтаж и корпус

Шаг контактов, мм
3,5
Способ монтажа
на плату
Количество контактов
3
Материал корпуса
PA66 UL94V-0, зеленый
Глубина, мм
9,2
Ширина, мм
11,3
Высота, мм
7,0

Условия эксплуатации

Диапазон рабочих температур, °C
-40...+105

Другие параметры

Тип разъёма
штепсельный клеммник (вилка) серии 15EDGR угловой

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet 15EDGRC-3.5-03P-14-00Z(H)

Технические параметры, размеры и рекомендации производителя

Скачать

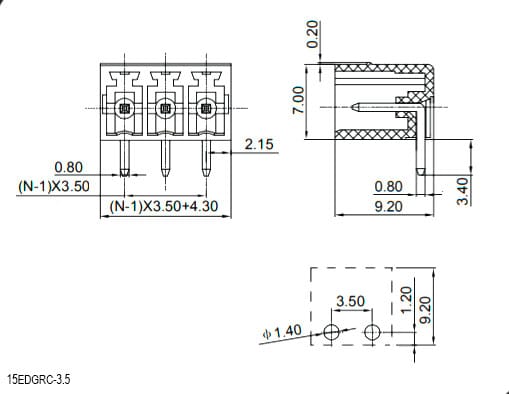

Миниатюра: Схема 15EDGRC-3.5-03P-14-00Z(H)
IMAGE · Схема

Схема 15EDGRC-3.5-03P-14-00Z(H)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 50 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
50 шт · только целая упаковка
Фасовка
50 шт в упаковке
Date code / партия
Год / маркировка: 2025
Документация
Datasheet: 1

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202550 шт150 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товар15EDGRC-3.5-03P-14-00Z(H)DEGSONАрт. RU 109174
7,65 ₽50 шт по каталогу
Аналог из источникаRUICHI15ERGRC-3.5-03PАрт. RU 125698
2,79 ₽3 300 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантDEGSON15EDGRC-3.81-02P-14-00Z(H)Арт. RU 109387
7,22 ₽10 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантDEGSON15EDGRC-3.81-03P-14-00Z(H)Арт. RU 109388
8,27 ₽200 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантDEGSON2EDGRC-5.0-03P-14-00Z(H)Арт. RU 109368
9,92 ₽40 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Способ монтажана платуна платуСовпадаетна платуСовпадаетна платуСовпадаетна платуСовпадает
Тип разъёмаштепсельный клеммник (вилка) серии 15EDGR угловойразъемный клеммный блок на плату угловой (R), 3 контакта, серии 15ERGRC-3.5, вилка (M)Отличаетсяштепсельный клеммник (вилка) серии 15EDGR угловойСовпадаетштепсельный клеммник (вилка) серии 15EDGR, угловойОтличаетсяштепсельный клеммник (вилка) серии 2EDGR, угловойОтличается
Количество контактов33Совпадает2Отличается3Совпадает3Совпадает
Материал корпусаPA66 UL94V-0, зеленыйPA66 UL94V-0, зеленыйСовпадаетPA66 UL94V-0, зеленыйСовпадаетPA66 UL94V-0, зеленыйСовпадаетPA66 UL94V-0, зеленыйСовпадает
Номинальный ток, А7—Нет данных7Совпадает7Совпадает(UL) 15Отличается
  • Аналог из источникаRUICHI15ERGRC-3.5-03PАрт. RU 125698
    2,79 ₽3 300 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Способ монтажа
    Текущийна платуАналогна платуСовпадает
    Тип разъёма
    Текущийштепсельный клеммник (вилка) серии 15EDGR угловойАналогразъемный клеммный блок на плату угловой (R), 3 контакта, серии 15ERGRC-3.5, вилка (M)Отличается
    Количество контактов
    Текущий3Аналог3Совпадает
    Материал корпуса
    ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
    Номинальный ток, А
    Текущий7Аналог—Нет данных
    Открыть товар
  • Параметрический вариантDEGSON15EDGRC-3.81-02P-14-00Z(H)Арт. RU 109387
    7,22 ₽10 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущийна платуАналогна платуСовпадает
    Тип разъёма
    Текущийштепсельный клеммник (вилка) серии 15EDGR угловойАналогштепсельный клеммник (вилка) серии 15EDGR угловойСовпадает
    Количество контактов
    Текущий3Аналог2Отличается
    Материал корпуса
    ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
    Номинальный ток, А
    Текущий7Аналог7Совпадает
    Открыть товар
  • Параметрический вариантDEGSON15EDGRC-3.81-03P-14-00Z(H)Арт. RU 109388
    8,27 ₽200 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущийна платуАналогна платуСовпадает
    Тип разъёма
    Текущийштепсельный клеммник (вилка) серии 15EDGR угловойАналогштепсельный клеммник (вилка) серии 15EDGR, угловойОтличается
    Количество контактов
    Текущий3Аналог3Совпадает
    Материал корпуса
    ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
    Номинальный ток, А
    Текущий7Аналог7Совпадает
    Открыть товар
  • Параметрический вариантDEGSON2EDGRC-5.0-03P-14-00Z(H)Арт. RU 109368
    9,92 ₽40 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущийна платуАналогна платуСовпадает
    Тип разъёма
    Текущийштепсельный клеммник (вилка) серии 15EDGR угловойАналогштепсельный клеммник (вилка) серии 2EDGR, угловойОтличается
    Количество контактов
    Текущий3Аналог3Совпадает
    Материал корпуса
    ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
    Номинальный ток, А
    Текущий7Аналог(UL) 15Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
