Datasheet 2EDGRC-5.0-03P-14-00Z(H)
Технические параметры, размеры и рекомендации производителя
Клеммники разрывные

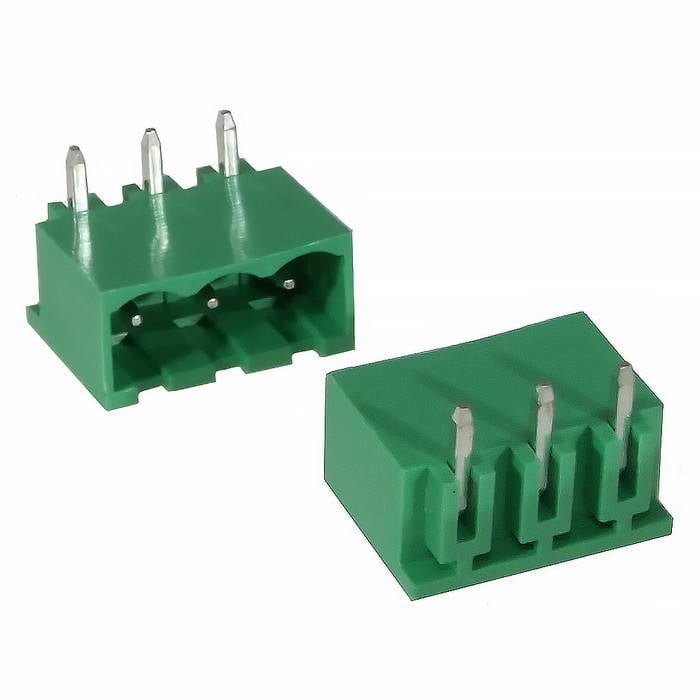

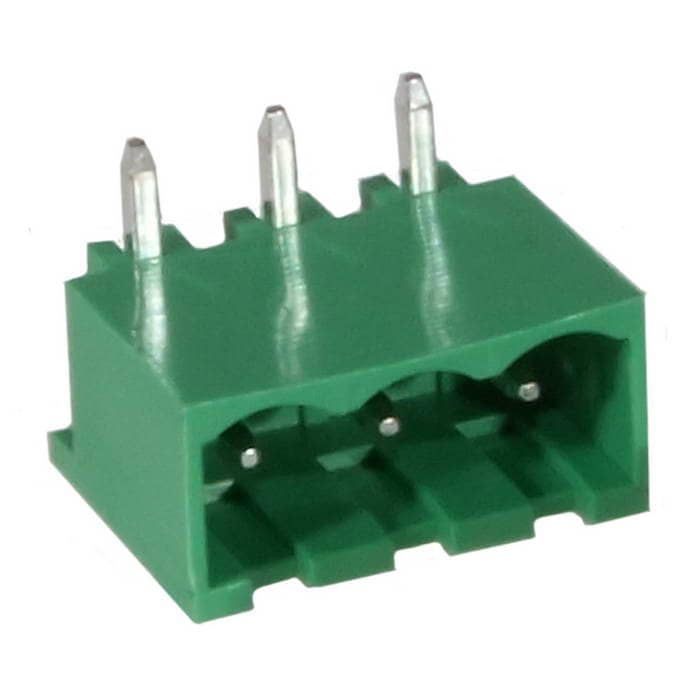

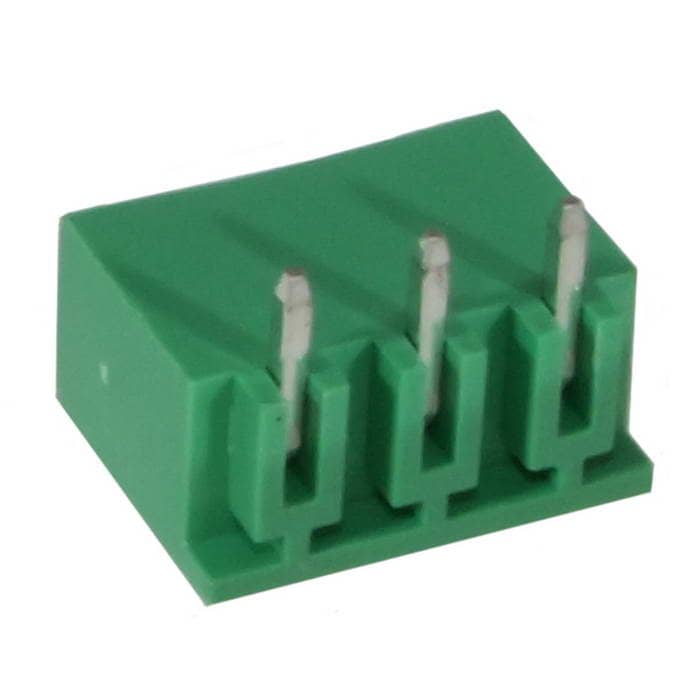

2EDGRC-5.0-03P-14-00Z(H)
- MPN
- 2EDGRC-5.0-03P-14-00Z(H)
- Бренд
- DEGSON
- Артикул RU
- 109368
- Каталог обновлён
- 23.07.2026
- Источник / остаток
- Каталог RU Electronics · 40 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 40 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
40 шт в наличии9,92 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

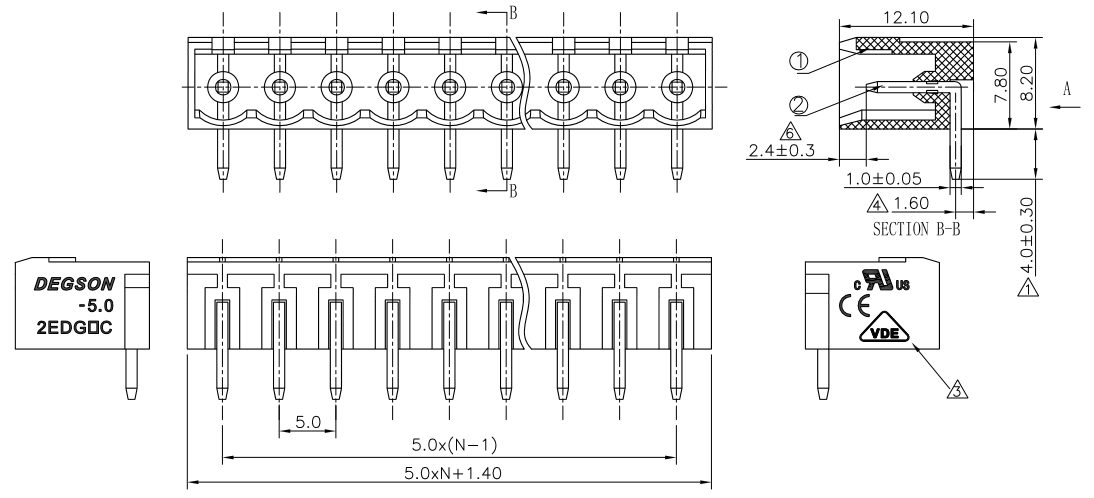

Документация и схема
Характеристики
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=1000 В)
- Диэлектрическая прочность, В
- 2000 (50 Гц / 1 мин.)
- Шаг контактов, мм
- 5,0
- Способ монтажа
- на плату
- Диапазон рабочих температур, °C
- -40...+105
- Номинальный ток, А
- (UL) 15
- Тип разъёма
- штепсельный клеммник (вилка) серии 2EDGR, угловой
- Количество контактов
- 3
- Материал корпуса
- PA66 UL94V-0, зеленый
- Глубина, мм
- 12,1
- Ширина, мм
- 16,4
- Высота, мм
- 8,2
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202440 шт140 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар2EDGRC-5.0-03P-14-00Z(H)DEGSONАрт. RU 109368 9,92 ₽40 шт по каталогу |  7,34 ₽150 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  9,08 ₽10 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  8,24 ₽200 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  11,88 ₽250 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на плату | на платуСовпадает | на платуСовпадает | на платуСовпадает | на платуСовпадает |
| Тип разъёма | штепсельный клеммник (вилка) серии 2EDGR, угловой | штепсельный клеммник (вилка) серии 2EDGR, угловойСовпадает | штепсельный клеммник (вилка) серии 2EDGR, угловойСовпадает | штепсельный клеммник (вилка) серии 2EDGR, угловойСовпадает | штепсельный клеммник (вилка) серии 2EDGR, угловойСовпадает |
| Количество контактов | 3 | 3Совпадает | 5Отличается | 2Отличается | 4Отличается |
| Материал корпуса | PA66 UL94V-0, зеленый | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает |
| Сопротивление изоляции, МОм, не менее | 5000 (при Uисп.dc=1000 В) | 5000 (при Uисп.dc=1000 В)Совпадает | 5000 (при Uисп.dc=1000 В)Совпадает | 5000 (при Uисп.dc=1000 В)Совпадает | 5000 (при Uисп.dc=1000 В)Совпадает |
- 7,34 ₽150 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 2EDGR, угловойАналогштепсельный клеммник (вилка) серии 2EDGR, угловойСовпадает
- Количество контактов
- Текущий3Аналог3Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
- 9,08 ₽10 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 2EDGR, угловойАналогштепсельный клеммник (вилка) серии 2EDGR, угловойСовпадает
- Количество контактов
- Текущий3Аналог5Отличается
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
- 8,24 ₽200 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 2EDGR, угловойАналогштепсельный клеммник (вилка) серии 2EDGR, угловойСовпадает
- Количество контактов
- Текущий3Аналог2Отличается
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
- 11,88 ₽250 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 2EDGR, угловойАналогштепсельный клеммник (вилка) серии 2EDGR, угловойСовпадает
- Количество контактов
- Текущий3Аналог4Отличается
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
