Datasheet 15EDGVM-3.81-02P-14-00A(H)
Технические параметры, размеры и рекомендации производителя

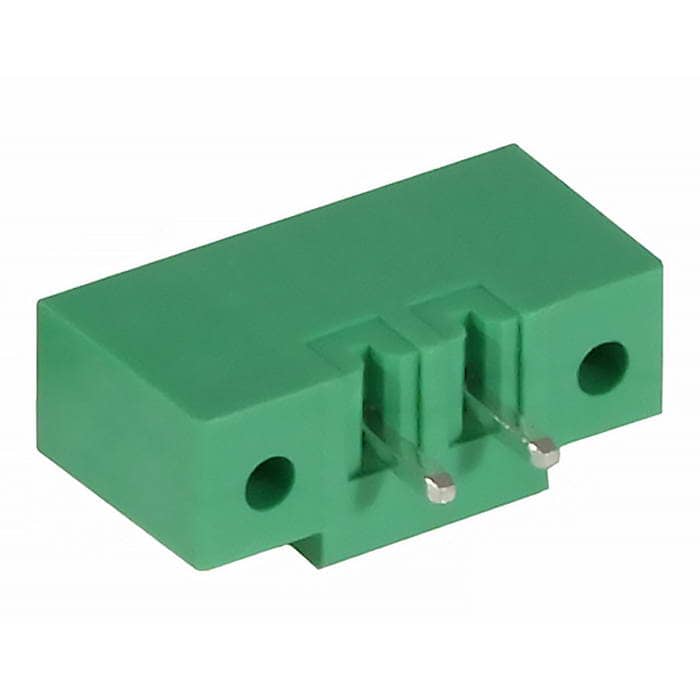

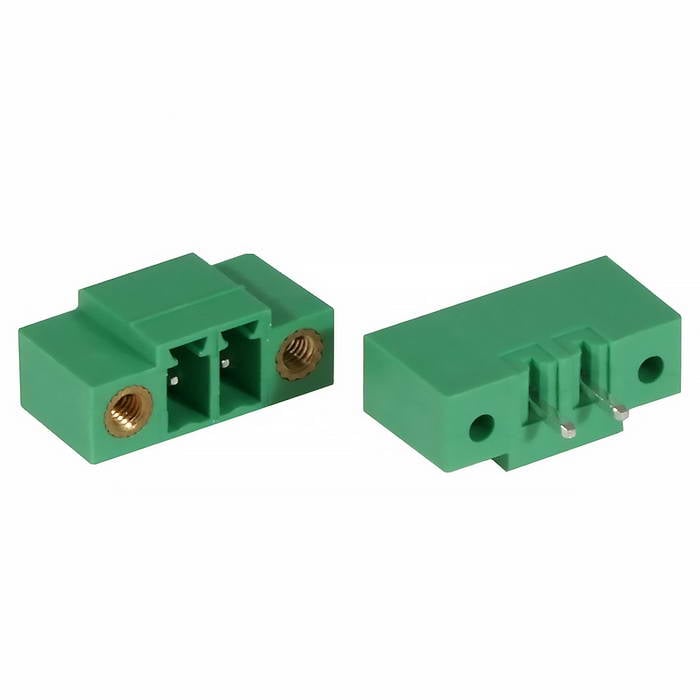

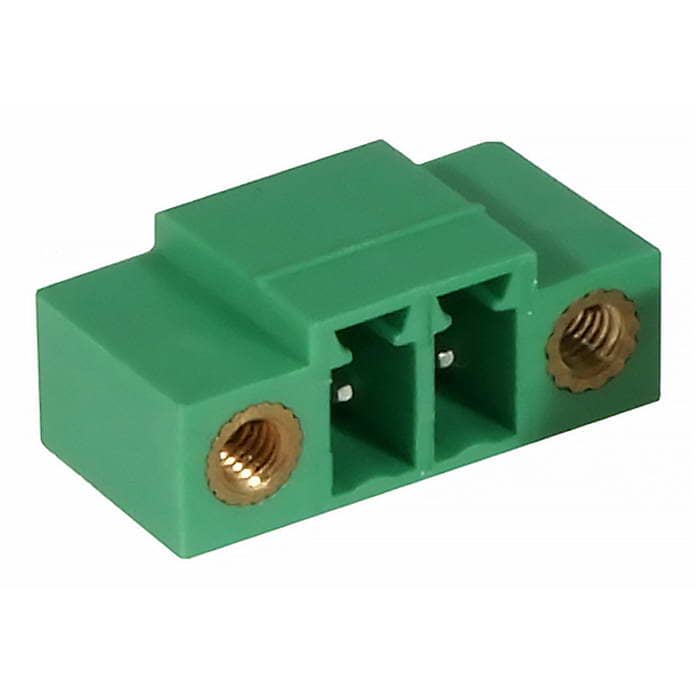

15EDGVM-3.81-02P-14-00A(H)
Товар подлежит обязательной маркировке- MPN
- 15EDGVM-3.81-02P-14-00A(H)
- Бренд
- DEGSON
- Артикул RU
- 109397
Основные параметры
- Номинальный ток, А
- 7
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=1000 В)
- Диэлектрическая прочность, В
- 2000 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 3,81
- Способ монтажа
- на плату
- Диапазон рабочих температур, °C
- -40...+105
100 шт в наличии7,71 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=1000 В)
- Диэлектрическая прочность, В
- 2000 (50 Гц, 1 мин.)
- Номинальный ток, А
- 7
Монтаж и корпус
- Шаг контактов, мм
- 3,81
- Способ монтажа
- на плату
- Количество контактов
- 2
- Материал корпуса
- PA66 UL94V-0, зеленый
- Глубина, мм
- 7
- Ширина, мм
- 18,1
- Высота, мм
- 9,2
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40...+105
Другие параметры
- Тип разъёма
- штепсельный клеммник (вилка) серии 15EDGV, прямой c Фланцем

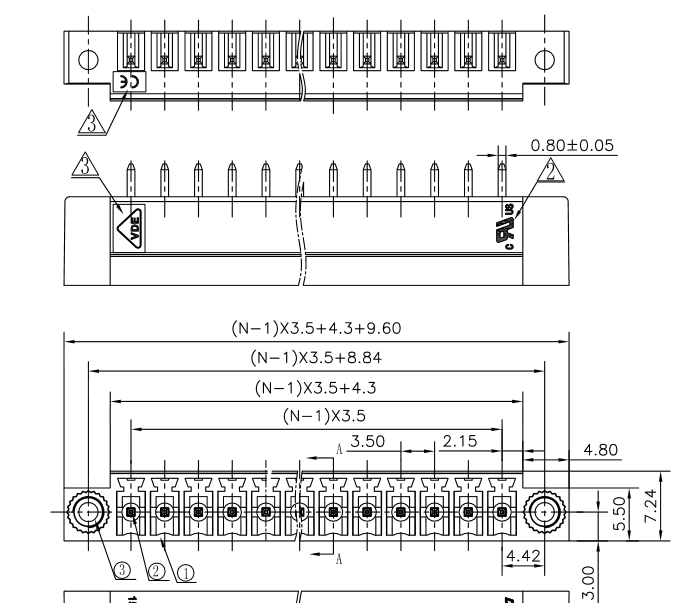

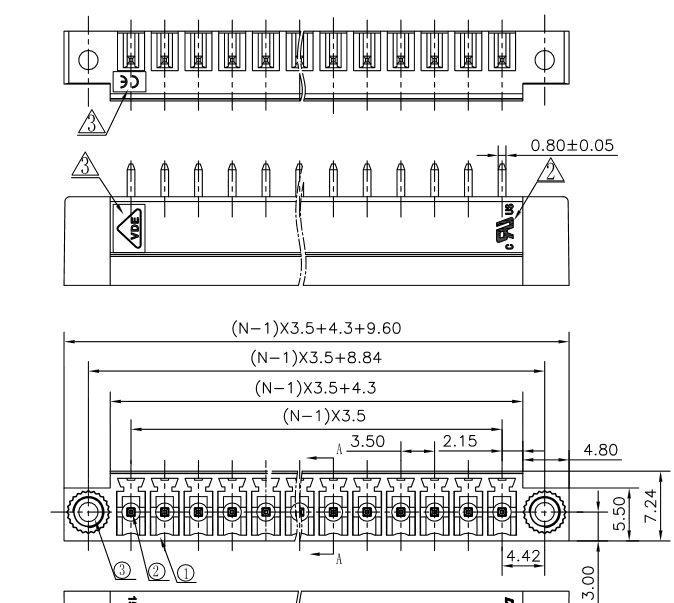

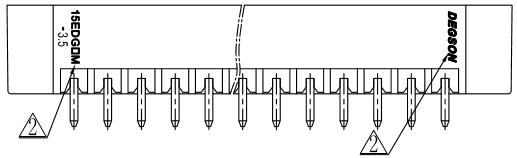

Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 100 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 50 шт · только целая упаковка
- Фасовка
- Не указана в источнике
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар15EDGVM-3.81-02P-14-00A(H)DEGSONАрт. RU 109397 7,71 ₽100 шт по каталогу |  6,95 ₽100 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  8,27 ₽370 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  8,24 ₽200 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  6,89 ₽7 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на плату | на платуСовпадает | на платуСовпадает | на платуСовпадает | на платуСовпадает |
| Тип разъёма | штепсельный клеммник (вилка) серии 15EDGV, прямой c Фланцем | штепсельный клеммник (вилка) серии 15EDGV, прямаяОтличается | штепсельный клеммник (вилка) серии 15EDGR, угловойОтличается | штепсельный клеммник (вилка) серии 2EDGR, угловойОтличается | Колодка клеммная винтовая серии L-KLS2-128I угловаяОтличается |
| Количество контактов | 2 | 2Совпадает | 3Отличается | 2Совпадает | 2Совпадает |
| Материал корпуса | PA66 UL94V-0, зеленый | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает |
| Номинальный ток, А | 7 | 5Отличается | 7Совпадает | (UL) 15Отличается | 15Отличается |
- 6,95 ₽100 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 15EDGV, прямой c ФланцемАналогштепсельный клеммник (вилка) серии 15EDGV, прямаяОтличается
- Количество контактов
- Текущий2Аналог2Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Номинальный ток, А
- Текущий7Аналог5Отличается
- 8,27 ₽370 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 15EDGV, прямой c ФланцемАналогштепсельный клеммник (вилка) серии 15EDGR, угловойОтличается
- Количество контактов
- Текущий2Аналог3Отличается
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Номинальный ток, А
- Текущий7Аналог7Совпадает
- 8,24 ₽200 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 15EDGV, прямой c ФланцемАналогштепсельный клеммник (вилка) серии 2EDGR, угловойОтличается
- Количество контактов
- Текущий2Аналог2Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Номинальный ток, А
- Текущий7Аналог(UL) 15Отличается
- 6,89 ₽7 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 15EDGV, прямой c ФланцемАналогКолодка клеммная винтовая серии L-KLS2-128I угловаяОтличается
- Количество контактов
- Текущий2Аналог2Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Номинальный ток, А
- Текущий7Аналог15Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
