Datasheet 15EDGVC-3.81-02P-14-00A(H)
Технические параметры, размеры и рекомендации производителя
15EDGVC-3.81-02P-14-00A(H)
Товар подлежит обязательной маркировке- MPN
- 15EDGVC-3.81-02P-14-00A(H)
- Бренд
- DEGSON
- Артикул RU
- 109182
Основные параметры
- Номинальный ток, А
- (UL) - 8
- Номинальное напряжение, В
- (UL) - 300
- Совместимость
- розетка 15EDGK-3,81-02P
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=1000 В)
- Диэлектрическая прочность, В
- 2000 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 3,81
5 шт в наличии3,65 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=1000 В)
- Диэлектрическая прочность, В
- 2000 (50 Гц, 1 мин.)
- Номинальное напряжение, В
- (UL) - 300
- Номинальный ток, А
- (UL) - 8
Монтаж и корпус
- Шаг контактов, мм
- 3,81
- Способ монтажа
- на плату
- Количество контактов
- 2
- Материал корпуса
- PA66 UL94V-0, зеленый
- Глубина, мм
- 7
- Ширина, мм
- 8,41
- Высота, мм
- 9,2
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40...+105
Другие параметры
- Совместимость
- розетка 15EDGK-3,81-02P
- Тип разъёма
- штепсельный клеммник (вилка) серии 15EDGV, прямой

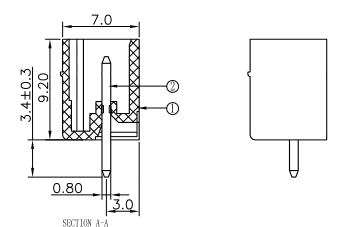

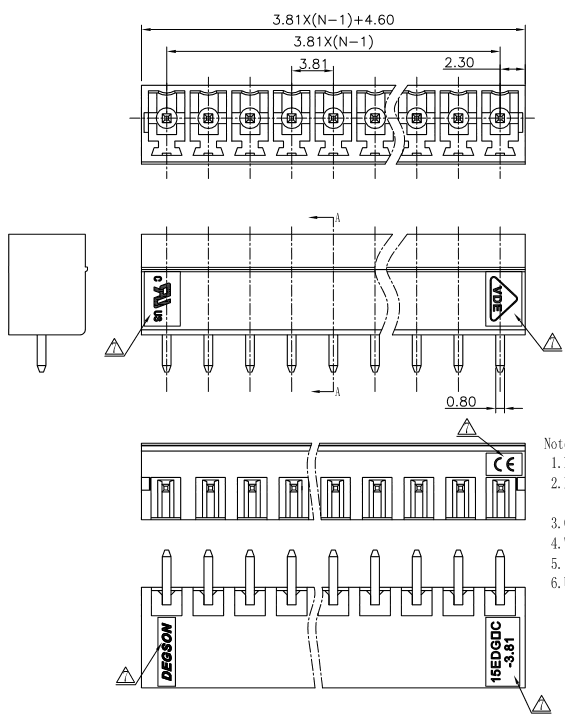

Документация и схема
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 5 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 500 шт · только целая упаковка
- Фасовка
- Не указана в источнике
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар15EDGVC-3.81-02P-14-00A(H)DEGSONАрт. RU 109182 3,65 ₽5 шт по каталогу |  1,87 ₽2 200 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  6,17 ₽1 000 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  6,95 ₽100 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  16,64 ₽340 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на плату | на платуСовпадает | —Нет данных | на платуСовпадает | на платуСовпадает |
| Тип разъёма | штепсельный клеммник (вилка) серии 15EDGV, прямой | разъемный клеммный блок на плату, 2 контакта, серии 15ERGVC-3.81, вилка (M)Отличается | —Нет данных | штепсельный клеммник (вилка) серии 15EDGV, прямаяОтличается | штепсельный клеммник (вилка) серии 15EDGV, прямойСовпадает |
| Количество контактов | 2 | 2Совпадает | —Нет данных | 2Совпадает | 6Отличается |
| Материал корпуса | PA66 UL94V-0, зеленый | PA66 UL94V-0, зеленыйСовпадает | —Нет данных | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает |
| Сопротивление изоляции, МОм, не менее | 5000 (при Uисп.dc=1000 В) | —Нет данных | —Нет данных | 5000 (при Uисп.dc=1000 В)Совпадает | 5000 (при Uисп.dc=1000 В)Совпадает |
- 1,87 ₽2 200 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 15EDGV, прямойАналогразъемный клеммный блок на плату, 2 контакта, серии 15ERGVC-3.81, вилка (M)Отличается
- Количество контактов
- Текущий2Аналог2Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог—Нет данных
- 6,17 ₽1 000 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- Текущийна платуАналог—Нет данных
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 15EDGV, прямойАналог—Нет данных
- Количество контактов
- Текущий2Аналог—Нет данных
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог—Нет данных
- 6,95 ₽100 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 15EDGV, прямойАналогштепсельный клеммник (вилка) серии 15EDGV, прямаяОтличается
- Количество контактов
- Текущий2Аналог2Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
- 16,64 ₽340 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 15EDGV, прямойАналогштепсельный клеммник (вилка) серии 15EDGV, прямойСовпадает
- Количество контактов
- Текущий2Аналог6Отличается
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
