Datasheet 15EDGLC-3.5-03P-14-00Z(H)
Технические параметры, размеры и рекомендации производителя
15EDGLC-3.5-03P-14-00Z(H)
Товар подлежит обязательной маркировке- MPN
- 15EDGLC-3.5-03P-14-00Z(H)
- Бренд
- DEGSON
- Артикул RU
- 109554
Основные параметры
- Номинальный ток, А
- UL - 8
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=1000 В)
- Контактное сопротивление, мОм, не более
- 20 мОм
- Диэлектрическая прочность, В
- UL - 1600 (50 Гц / 1 мин.)
- Шаг контактов, мм
- 3,5
- Способ монтажа
- на плату
550 шт в наличии14,98 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=1000 В)
- Контактное сопротивление, мОм, не более
- 20 мОм
- Диэлектрическая прочность, В
- UL - 1600 (50 Гц / 1 мин.)
- Номинальный ток, А
- UL - 8
Монтаж и корпус
- Шаг контактов, мм
- 3,5
- Способ монтажа
- на плату
- Количество контактов
- 3
- Материал корпуса
- PA66 UL94V-0, зеленый
- Ширина, мм
- 11,3
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40...+105
Другие параметры
- Тип разъёма
- штепсельный клеммник (вилка) серии 15EDGL, угловой 45°

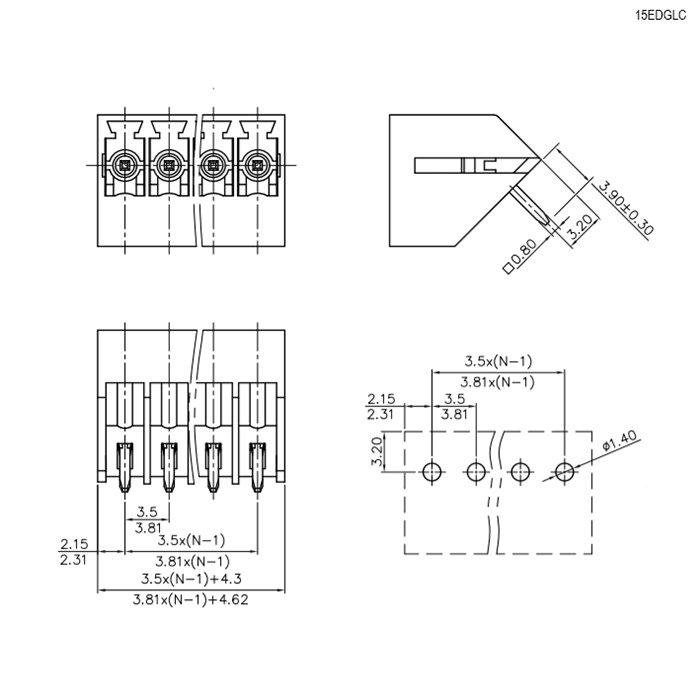

Документация и схема
Условия поставки
Обновлено 29.08.2026- Источник / остаток
- Каталог RU Electronics · 550 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 50 шт · только целая упаковка
- Фасовка
- 50 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт11550 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар15EDGLC-3.5-03P-14-00Z(H)DEGSONАрт. RU 109554 14,98 ₽550 шт по каталогу |  13,01 ₽500 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  16,04 ₽10 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  13,32 ₽150 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  15,70 ₽310 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на плату | —Нет данных | на платуСовпадает | на платуСовпадает | на платуСовпадает |
| Тип разъёма | штепсельный клеммник (вилка) серии 15EDGL, угловой 45° | —Нет данных | штепсельный клеммник (вилка) серии 15EDGV, прямойОтличается | штепсельный клеммник (вилка) серии 15EDGR, угловойОтличается | штепсельный клеммник (вилка) серии 2EDGR, угловой с фланцемОтличается |
| Количество контактов | 3 | —Нет данных | 10Отличается | 5Отличается | 5Отличается |
| Материал корпуса | PA66 UL94V-0, зеленый | —Нет данных | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает |
| Сопротивление изоляции, МОм, не менее | 5000 (при Uисп.dc=1000 В) | —Нет данных | 5000 (при Uисп.dc=1000 В)Совпадает | 5000 (при Uисп.dc=1000 В)Совпадает | 5000 (при Uисп.dc=1000 В)Совпадает |
- 13,01 ₽500 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Способ монтажа
- Текущийна платуАналог—Нет данных
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 15EDGL, угловой 45°Аналог—Нет данных
- Количество контактов
- Текущий3Аналог—Нет данных
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог—Нет данных
- 16,04 ₽10 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 15EDGL, угловой 45°Аналогштепсельный клеммник (вилка) серии 15EDGV, прямойОтличается
- Количество контактов
- Текущий3Аналог10Отличается
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
- 13,32 ₽150 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 15EDGL, угловой 45°Аналогштепсельный клеммник (вилка) серии 15EDGR, угловойОтличается
- Количество контактов
- Текущий3Аналог5Отличается
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
- 15,70 ₽310 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 15EDGL, угловой 45°Аналогштепсельный клеммник (вилка) серии 2EDGR, угловой с фланцемОтличается
- Количество контактов
- Текущий3Аналог5Отличается
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
