15EDGRC-3.81-05P-14-00Z(H)

Товар подлежит обязательной маркировке
MPN
15EDGRC-3.81-05P-14-00Z(H)
Бренд
DEGSON
Артикул RU
109390

Основные параметры

Номинальный ток, А
7
Сопротивление изоляции, МОм, не менее
5000 (при Uисп.dc=1000 В)
Диэлектрическая прочность, В
2000 (50 Гц / 1 мин.)
Шаг контактов, мм
3,81
Способ монтажа
на плату
Диапазон рабочих температур, °C
-40...+105
Все характеристики
Документация
150 шт в наличии13,32 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
5000 (при Uисп.dc=1000 В)
Диэлектрическая прочность, В
2000 (50 Гц / 1 мин.)
Номинальный ток, А
7

Монтаж и корпус

Шаг контактов, мм
3,81
Способ монтажа
на плату
Количество контактов
5
Материал корпуса
PA66 UL94V-0, зеленый
Глубина, мм
9,2
Ширина, мм
19,84
Высота, мм
7,0

Условия эксплуатации

Диапазон рабочих температур, °C
-40...+105

Другие параметры

Тип разъёма
штепсельный клеммник (вилка) серии 15EDGR, угловой

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet 15EDGRC-3.81-05P-14-00Z(H)

Технические параметры, размеры и рекомендации производителя

Скачать
Миниатюра: Схема 15EDGRC-3.81-05P-14-00Z(H) 1
IMAGE · Схема

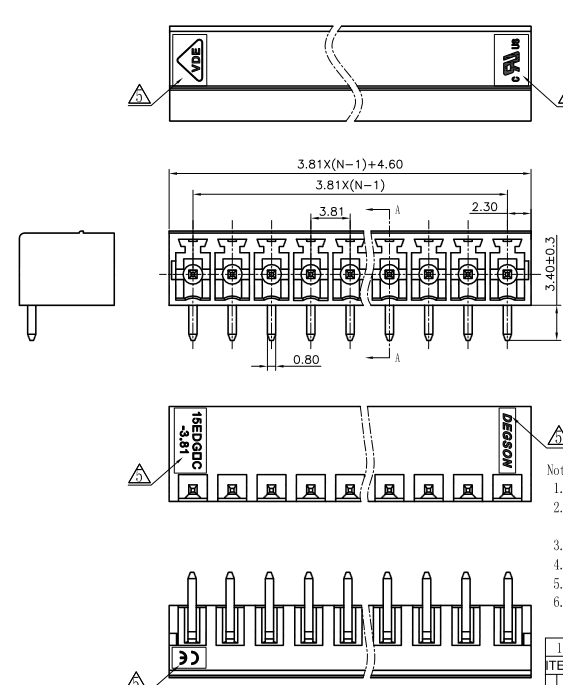

Схема 15EDGRC-3.81-05P-14-00Z(H) 1

Габаритный чертёж и расположение контактов

Скачать
Миниатюра: Схема 15EDGRC-3.81-05P-14-00Z(H) 2
IMAGE · Схема

Схема 15EDGRC-3.81-05P-14-00Z(H) 2

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 150 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
200 шт · только целая упаковка
Фасовка
50 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт3150 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товар15EDGRC-3.81-05P-14-00Z(H)DEGSONАрт. RU 109390
13,32 ₽150 шт по каталогу
Аналог из источникаZTM-ELECTROZCH381R-05PАрт. RU 105999
4,00 ₽40 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Аналог из источникаKLSL-KLS2-EDR-3.81-05P-4Арт. RU 126173
6,45 ₽384 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантDEGSON15EDGRC-3.81-03P-14-00Z(H)Арт. RU 109388
8,27 ₽200 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантDEGSON15EDGRC-3.81-06P-14-00Z(H)Арт. RU 109534
19,72 ₽150 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Количество контактов55Совпадает—Нет данных3Отличается6Отличается
Материал корпусаPA66 UL94V-0, зеленыйРА66 UL94 V0Отличается—Нет данныхPA66 UL94V-0, зеленыйСовпадаетPA66 UL94V-0, зеленыйСовпадает
Способ монтажана плату—Нет данных—Нет данныхна платуСовпадаетна платуСовпадает
Тип разъёмаштепсельный клеммник (вилка) серии 15EDGR, угловой—Нет данных—Нет данныхштепсельный клеммник (вилка) серии 15EDGR, угловойСовпадаетштепсельный клеммник (вилка) серии 15EDGR, угловойСовпадает
Сопротивление изоляции, МОм, не менее5000 (при Uисп.dc=1000 В)—Нет данных—Нет данных5000 (при Uисп.dc=1000 В)Совпадает5000 (при Uисп.dc=1000 В)Совпадает
  • Аналог из источникаZTM-ELECTROZCH381R-05PАрт. RU 105999
    4,00 ₽40 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Количество контактов
    Текущий5Аналог5Совпадает
    Материал корпуса
    ТекущийPA66 UL94V-0, зеленыйАналогРА66 UL94 V0Отличается
    Способ монтажа
    Текущийна платуАналог—Нет данных
    Тип разъёма
    Текущийштепсельный клеммник (вилка) серии 15EDGR, угловойАналог—Нет данных
    Сопротивление изоляции, МОм, не менее
    Текущий5000 (при Uисп.dc=1000 В)Аналог—Нет данных
    Открыть товар
  • Аналог из источникаKLSL-KLS2-EDR-3.81-05P-4Арт. RU 126173
    6,45 ₽384 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Количество контактов
    Текущий5Аналог—Нет данных
    Материал корпуса
    ТекущийPA66 UL94V-0, зеленыйАналог—Нет данных
    Способ монтажа
    Текущийна платуАналог—Нет данных
    Тип разъёма
    Текущийштепсельный клеммник (вилка) серии 15EDGR, угловойАналог—Нет данных
    Сопротивление изоляции, МОм, не менее
    Текущий5000 (при Uисп.dc=1000 В)Аналог—Нет данных
    Открыть товар
  • Параметрический вариантDEGSON15EDGRC-3.81-03P-14-00Z(H)Арт. RU 109388
    8,27 ₽200 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Количество контактов
    Текущий5Аналог3Отличается
    Материал корпуса
    ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
    Способ монтажа
    Текущийна платуАналогна платуСовпадает
    Тип разъёма
    Текущийштепсельный клеммник (вилка) серии 15EDGR, угловойАналогштепсельный клеммник (вилка) серии 15EDGR, угловойСовпадает
    Сопротивление изоляции, МОм, не менее
    Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
    Открыть товар
  • Параметрический вариантDEGSON15EDGRC-3.81-06P-14-00Z(H)Арт. RU 109534
    19,72 ₽150 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Количество контактов
    Текущий5Аналог6Отличается
    Материал корпуса
    ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
    Способ монтажа
    Текущийна платуАналогна платуСовпадает
    Тип разъёма
    Текущийштепсельный клеммник (вилка) серии 15EDGR, угловойАналогштепсельный клеммник (вилка) серии 15EDGR, угловойСовпадает
    Сопротивление изоляции, МОм, не менее
    Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
