Datasheet 15EDGRC-3.81-06P-14-00Z(H)
Технические параметры, размеры и рекомендации производителя

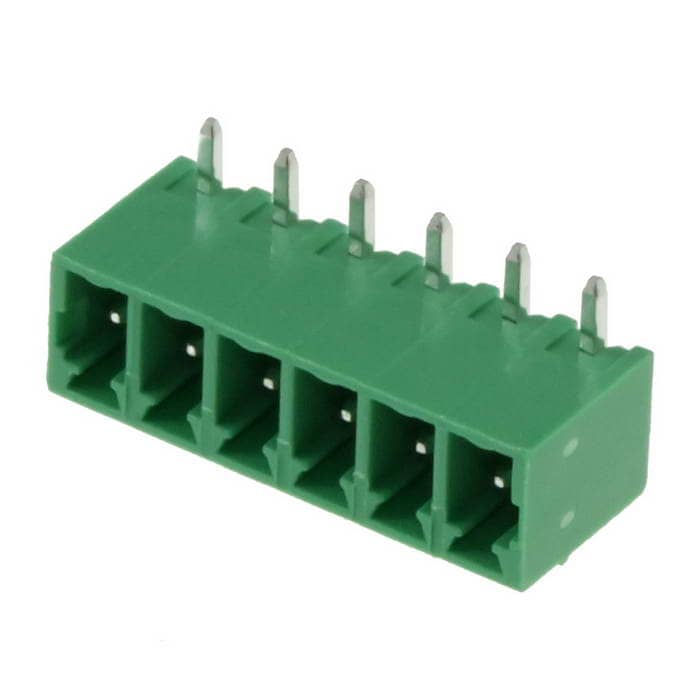

15EDGRC-3.81-06P-14-00Z(H)
Товар подлежит обязательной маркировке- MPN
- 15EDGRC-3.81-06P-14-00Z(H)
- Бренд
- DEGSON
- Артикул RU
- 109534
Основные параметры
- Номинальный ток, А
- 7
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=1000 В)
- Диэлектрическая прочность, В
- 2000 (50 Гц / 1 мин.)
- Шаг контактов, мм
- 3,81
- Способ монтажа
- на плату
- Диапазон рабочих температур, °C
- -40...+105
161 шт в наличии19,72 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 5000 (при Uисп.dc=1000 В)
- Диэлектрическая прочность, В
- 2000 (50 Гц / 1 мин.)
- Номинальный ток, А
- 7
Монтаж и корпус
- Шаг контактов, мм
- 3,81
- Способ монтажа
- на плату
- Количество контактов
- 6
- Материал корпуса
- PA66 UL94V-0, зеленый
- Глубина, мм
- 9,2
- Ширина, мм
- 23,65
- Высота, мм
- 7,0
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40...+105
Другие параметры
- Тип разъёма
- штепсельный клеммник (вилка) серии 15EDGR, угловой

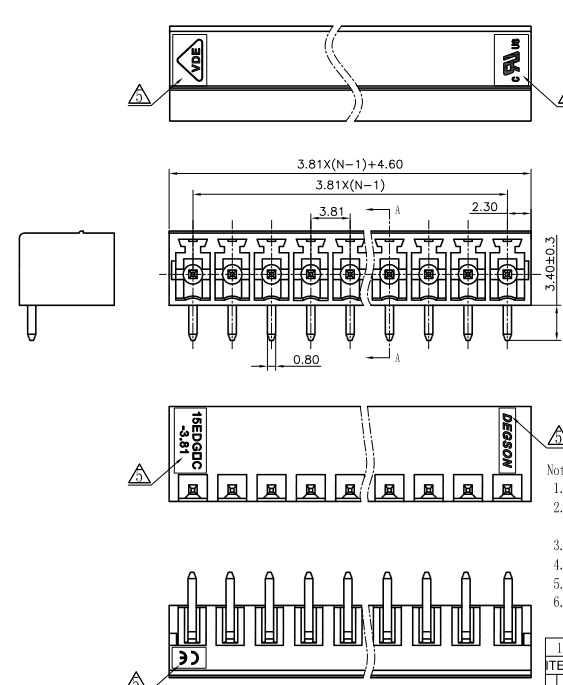

Документация и схема
Условия поставки
Обновлено 01.09.2026- Источник / остаток
- Каталог RU Electronics · 161 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 49 шт · только целая упаковка
- Фасовка
- 30 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202430 шт5150 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товар15EDGRC-3.81-06P-14-00Z(H)DEGSONАрт. RU 109534 19,72 ₽161 шт по каталогу |  13,32 ₽150 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  8,27 ₽370 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  8,63 ₽60 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  16,64 ₽340 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на плату | на платуСовпадает | на платуСовпадает | на платуСовпадает | на платуСовпадает |
| Тип разъёма | штепсельный клеммник (вилка) серии 15EDGR, угловой | штепсельный клеммник (вилка) серии 15EDGR, угловойСовпадает | штепсельный клеммник (вилка) серии 15EDGR, угловойСовпадает | штепсельный клеммник (вилка) серии 15EDGR, угловойСовпадает | штепсельный клеммник (вилка) серии 15EDGV, прямойОтличается |
| Количество контактов | 6 | 5Отличается | 3Отличается | 4Отличается | 6Совпадает |
| Материал корпуса | PA66 UL94V-0, зеленый | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает | PA66 UL94V-0, зеленыйСовпадает |
| Сопротивление изоляции, МОм, не менее | 5000 (при Uисп.dc=1000 В) | 5000 (при Uисп.dc=1000 В)Совпадает | 5000 (при Uисп.dc=1000 В)Совпадает | 5000 (при Uисп.dc=1000 В)Совпадает | 5000 (при Uисп.dc=1000 В)Совпадает |
- 13,32 ₽150 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 15EDGR, угловойАналогштепсельный клеммник (вилка) серии 15EDGR, угловойСовпадает
- Количество контактов
- Текущий6Аналог5Отличается
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
- 8,27 ₽370 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 15EDGR, угловойАналогштепсельный клеммник (вилка) серии 15EDGR, угловойСовпадает
- Количество контактов
- Текущий6Аналог3Отличается
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
- 8,63 ₽60 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 15EDGR, угловойАналогштепсельный клеммник (вилка) серии 15EDGR, угловойСовпадает
- Количество контактов
- Текущий6Аналог4Отличается
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
- 16,64 ₽340 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна платуАналогна платуСовпадает
- Тип разъёма
- Текущийштепсельный клеммник (вилка) серии 15EDGR, угловойАналогштепсельный клеммник (вилка) серии 15EDGV, прямойОтличается
- Количество контактов
- Текущий6Аналог6Совпадает
- Материал корпуса
- ТекущийPA66 UL94V-0, зеленыйАналогPA66 UL94V-0, зеленыйСовпадает
- Сопротивление изоляции, МОм, не менее
- Текущий5000 (при Uисп.dc=1000 В)Аналог5000 (при Uисп.dc=1000 В)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
