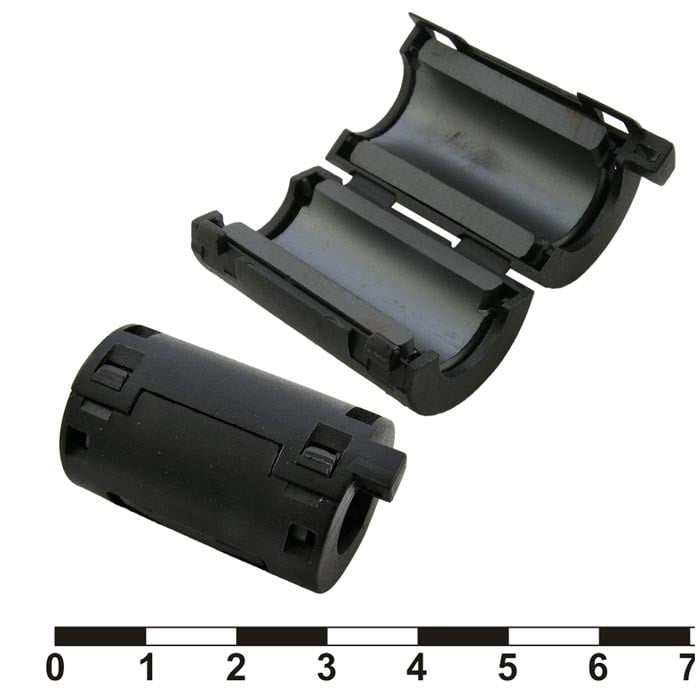

Фильтр ферритовый на провод RUICHI ZCAT2132-1130-BK

чёрный, в корпусе

MPN
ZCAT2132-1130-BK (black)
Бренд
Ruichi
Артикул RU
72355

Основные параметры

Вес, г
22
Диапазон частот, МГц
10...500
Диаметр входящего кабеля
(макс.) 11 мм
Диаметр корпуса, мм
20,5 ± 1
Импеданс
мин. 40 (10 ...100 МГц); мин. 80 (100...500 МГц) Ом
Тип
ферритовый фильтр в корпусе ZCAT
Все характеристики
Документация
1 635 шт в наличии86,49 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Диапазон частот, МГц
10...500

Монтаж и корпус

Диаметр входящего кабеля
(макс.) 11 мм
Диаметр корпуса, мм
20,5 ± 1
Материал
код материала сердечника - 30
Глубина, мм
корпуса - 32; полная - 36

Условия эксплуатации

Диапазон рабочих температур, °C
0...+50

Упаковка и вес

Вес брутто
20.53
Транспортная упаковка: размер/кол-во
42*28*18.5/600

Другие параметры

Вес, г
22
Импеданс
мин. 40 (10 ...100 МГц); мин. 80 (100...500 МГц) Ом
Тип
ферритовый фильтр в корпусе ZCAT
Цвет
черный

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet ZCAT2132-1130-BK (black)

Технические параметры, размеры и рекомендации производителя

Скачать

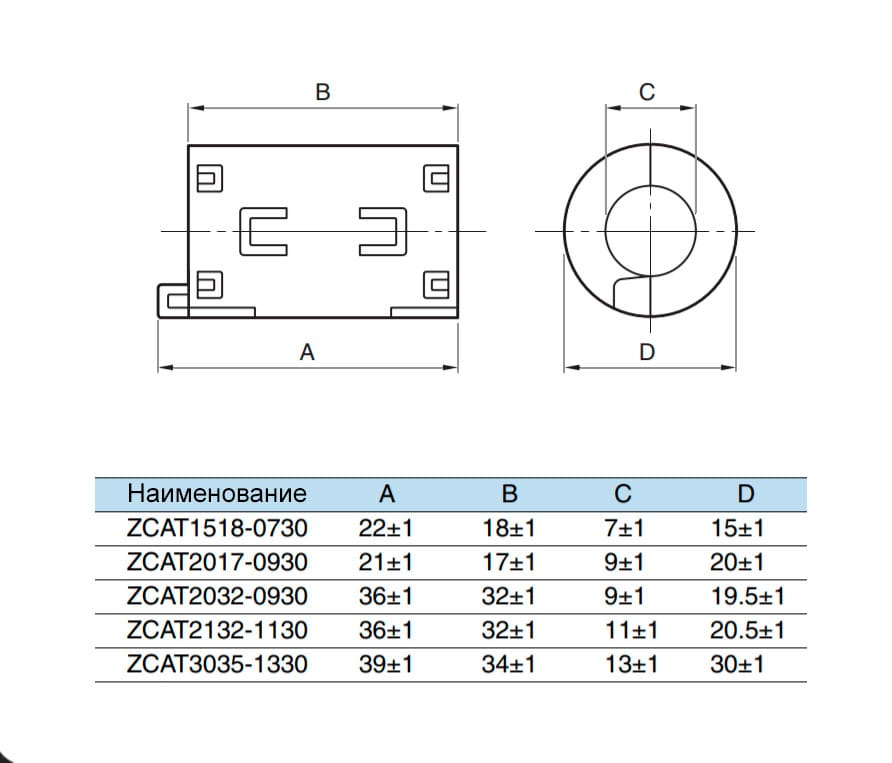

Миниатюра: Схема ZCAT2132-1130-BK (black)
IMAGE · Схема

Схема ZCAT2132-1130-BK (black)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 03.09.2026
Источник / остаток
Каталог RU Electronics · 1 635 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
2 / 5 / 6 / 20 / +1 шт в упаковке
Date code / партия
Год / маркировка: 2020 / 2021 / 2024 / 2022
Документация
Datasheet: 1

Описание

Фильтр ферритовый на провод RUICHI ZCAT2132-1130-BK, черный, в корпусе предназначен для фильтрации высокочастотных помех и наводок в проводниках за счет повышения их индуктивности. Устанавливаются на кабель на стороне защищаемого устройства в 2-3 см от разъема, на кабелях передачи данных можно устанавливать с двух концов кабеля.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20202 шт12 шт
20212 шт12 шт
20245 шт15 шт
20226 шт16 шт
202420 шт36720 шт
2024900 шт1900 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарZCAT2132-1130-BK (black)RUICHIАрт. RU 72355
86,49 ₽1 635 шт по каталогу
Параметрический вариантRUICHIZCAT2032-0930-BK (black)Арт. RU 72352
50,69 ₽300 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIZCAT2932-1330F (black)Арт. RU 128987
100,09 ₽169 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIZCAT2233-1030F (black)Арт. RU 128986
53,64 ₽125 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Параметрический вариантRUICHIZCAT2032-0930B (black)Арт. RU 128988
44,64 ₽175 шт по каталогу

Совпадает 2 из 4 сравнимых параметров

Диаметр корпуса, мм20,5 ± 119,5 ± 1Отличается—Нет данных—Нет данных—Нет данных
Диапазон частот, МГц10...50010...500Совпадает10...500Совпадает10...500Совпадает10...500Совпадает
Диаметр входящего кабеля(макс.) 11 мм(макс.) 9 ммОтличается13 ± 0,8Отличается10 ± 0,8Отличается8,5 ± 1Отличается
Диапазон рабочих температур, °C0...+500...+50Совпадает0...+50Совпадает0...+50Совпадает0...+50Совпадает
Глубина, ммкорпуса - 32; полная - 36корпуса - 32; полная - 36Совпадает32±1Отличается33±1Отличается28,3±1Отличается
  • Параметрический вариантRUICHIZCAT2032-0930-BK (black)Арт. RU 72352
    50,69 ₽300 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Диаметр корпуса, мм
    Текущий20,5 ± 1Аналог19,5 ± 1Отличается
    Диапазон частот, МГц
    Текущий10...500Аналог10...500Совпадает
    Диаметр входящего кабеля
    Текущий(макс.) 11 ммАналог(макс.) 9 ммОтличается
    Диапазон рабочих температур, °C
    Текущий0...+50Аналог0...+50Совпадает
    Глубина, мм
    Текущийкорпуса - 32; полная - 36Аналогкорпуса - 32; полная - 36Совпадает
    Открыть товар
  • Параметрический вариантRUICHIZCAT2932-1330F (black)Арт. RU 128987
    100,09 ₽169 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Диаметр корпуса, мм
    Текущий20,5 ± 1Аналог—Нет данных
    Диапазон частот, МГц
    Текущий10...500Аналог10...500Совпадает
    Диаметр входящего кабеля
    Текущий(макс.) 11 ммАналог13 ± 0,8Отличается
    Диапазон рабочих температур, °C
    Текущий0...+50Аналог0...+50Совпадает
    Глубина, мм
    Текущийкорпуса - 32; полная - 36Аналог32±1Отличается
    Открыть товар
  • Параметрический вариантRUICHIZCAT2233-1030F (black)Арт. RU 128986
    53,64 ₽125 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Диаметр корпуса, мм
    Текущий20,5 ± 1Аналог—Нет данных
    Диапазон частот, МГц
    Текущий10...500Аналог10...500Совпадает
    Диаметр входящего кабеля
    Текущий(макс.) 11 ммАналог10 ± 0,8Отличается
    Диапазон рабочих температур, °C
    Текущий0...+50Аналог0...+50Совпадает
    Глубина, мм
    Текущийкорпуса - 32; полная - 36Аналог33±1Отличается
    Открыть товар
  • Параметрический вариантRUICHIZCAT2032-0930B (black)Арт. RU 128988
    44,64 ₽175 шт по каталогу

    Совпадает 2 из 4 сравнимых параметров

    Диаметр корпуса, мм
    Текущий20,5 ± 1Аналог—Нет данных
    Диапазон частот, МГц
    Текущий10...500Аналог10...500Совпадает
    Диаметр входящего кабеля
    Текущий(макс.) 11 ммАналог8,5 ± 1Отличается
    Диапазон рабочих температур, °C
    Текущий0...+50Аналог0...+50Совпадает
    Глубина, мм
    Текущийкорпуса - 32; полная - 36Аналог28,3±1Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
