Datasheet ZCAT2032-0930-BK (black)
Технические параметры, размеры и рекомендации производителя
На провод
ZCAT2032-0930-BK (black)

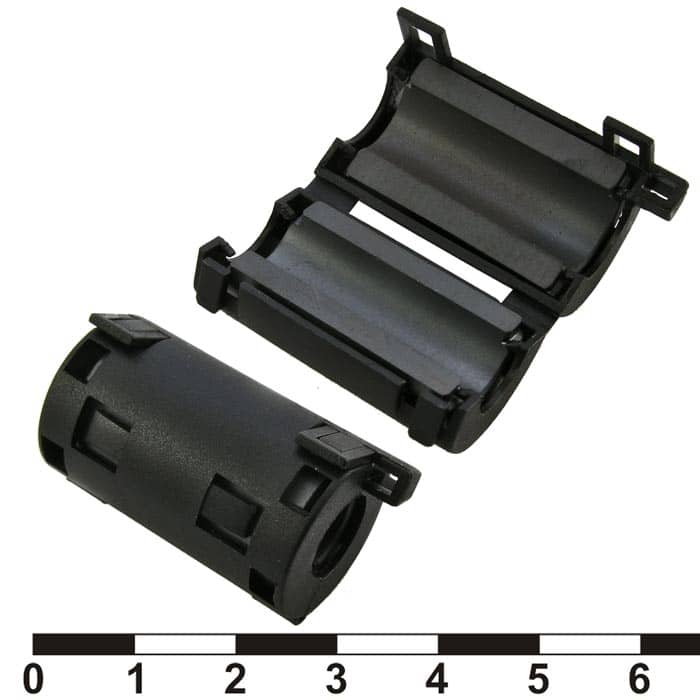

Фильтр ферритовый на провод RUICHI ZCAT2032-0930-BK, чёрный, в корпусе
- MPN
- ZCAT2032-0930-BK (black)
- Бренд
- Ruichi
- Артикул RU
- 72352
- Каталог обновлён
- 01.08.2026
- Источник / остаток
- Каталог RU Electronics · Поставка под запрос
- Lead time
- Уточняется при подтверждении
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- Не указана в источнике
- Date code / партия
- Год / маркировка партии не указаны
- Документация
- Datasheet: 1
Под заказ45,63 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

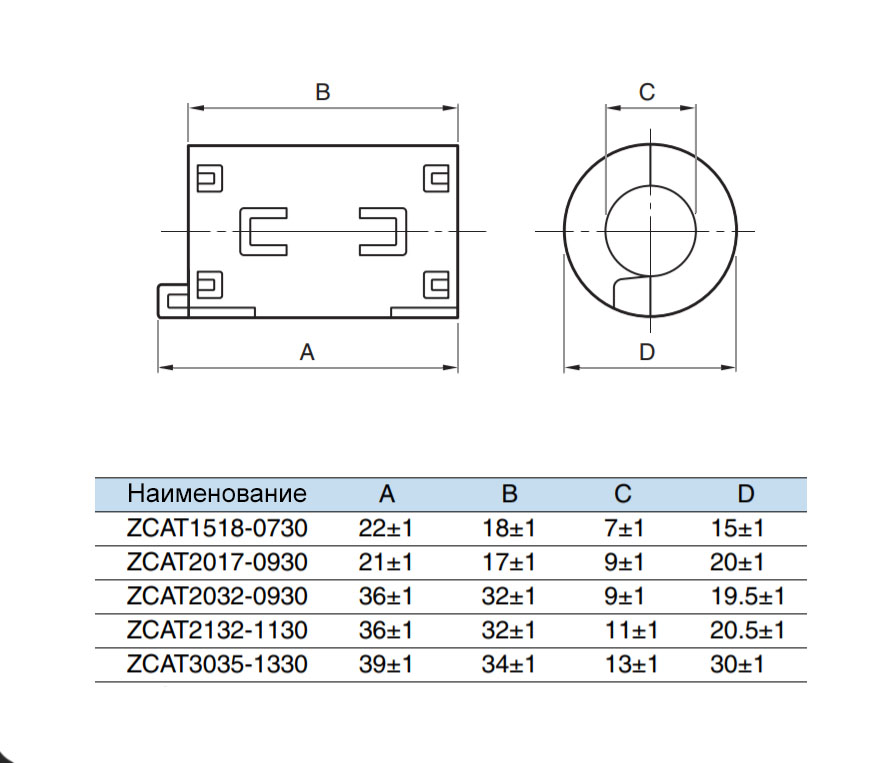

Документация и схема
Характеристики
- Вес брутто
- 20.78
- Транспортная упаковка: размер/кол-во
- 33*32*30/300
- Диапазон частот, МГц
- 10...500
- Диаметр входящего кабеля
- (макс.) 9 мм
- Диаметр корпуса, мм
- 19,5 ± 1
- Импеданс
- мин. 50 (10...100 МГц); мин. 100 (100...500 МГц) Ом
- Тип
- ферритовый фильтр в корпусе ZCAT
- Диапазон рабочих температур, °C
- 0...+50
- Материал
- код материала сердечника - 30
- Цвет
- черный
- Глубина, мм
- корпуса - 32; полная - 36
Описание
Фильтр ферритовый на провод RUICHI ZCAT2032-0930-BK, черный, в корпусе предназначен для фильтрации высокочастотных помех и наводок в проводниках за счет повышения их индуктивности. Устанавливаются на кабель на стороне защищаемого устройства в 2-3 см от разъема, на кабелях передачи данных можно устанавливать с двух концов кабеля.
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарZCAT2032-0930-BK (black)RUICHIАрт. RU 72352 45,63 ₽Под заказ |  86,49 ₽2 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  44,64 ₽250 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  53,64 ₽150 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  35,75 ₽75 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Диаметр корпуса, мм | 19,5 ± 1 | 20,5 ± 1Отличается | —Нет данных | —Нет данных | —Нет данных |
| Диапазон частот, МГц | 10...500 | 10...500Совпадает | 10...500Совпадает | 10...500Совпадает | 10...500Совпадает |
| Диаметр входящего кабеля | (макс.) 9 мм | (макс.) 11 ммОтличается | 8,5 ± 1Отличается | 10 ± 0,8Отличается | 6,5 ± 0,8Отличается |
| Диапазон рабочих температур, °C | 0...+50 | 0...+50Совпадает | 0...+50Совпадает | 0...+50Совпадает | 0...+50Совпадает |
| Глубина, мм | корпуса - 32; полная - 36 | корпуса - 32; полная - 36Совпадает | 28,3±1Отличается | 33±1Отличается | 32,5±1Отличается |
- 86,49 ₽2 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Диаметр корпуса, мм
- Текущий19,5 ± 1Аналог20,5 ± 1Отличается
- Диапазон частот, МГц
- Текущий10...500Аналог10...500Совпадает
- Диаметр входящего кабеля
- Текущий(макс.) 9 ммАналог(макс.) 11 ммОтличается
- Диапазон рабочих температур, °C
- Текущий0...+50Аналог0...+50Совпадает
- Глубина, мм
- Текущийкорпуса - 32; полная - 36Аналогкорпуса - 32; полная - 36Совпадает
- 44,64 ₽250 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Диаметр корпуса, мм
- Текущий19,5 ± 1Аналог—Нет данных
- Диапазон частот, МГц
- Текущий10...500Аналог10...500Совпадает
- Диаметр входящего кабеля
- Текущий(макс.) 9 ммАналог8,5 ± 1Отличается
- Диапазон рабочих температур, °C
- Текущий0...+50Аналог0...+50Совпадает
- Глубина, мм
- Текущийкорпуса - 32; полная - 36Аналог28,3±1Отличается
- 53,64 ₽150 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Диаметр корпуса, мм
- Текущий19,5 ± 1Аналог—Нет данных
- Диапазон частот, МГц
- Текущий10...500Аналог10...500Совпадает
- Диаметр входящего кабеля
- Текущий(макс.) 9 ммАналог10 ± 0,8Отличается
- Диапазон рабочих температур, °C
- Текущий0...+50Аналог0...+50Совпадает
- Глубина, мм
- Текущийкорпуса - 32; полная - 36Аналог33±1Отличается
- 35,75 ₽75 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Диаметр корпуса, мм
- Текущий19,5 ± 1Аналог—Нет данных
- Диапазон частот, МГц
- Текущий10...500Аналог10...500Совпадает
- Диаметр входящего кабеля
- Текущий(макс.) 9 ммАналог6,5 ± 0,8Отличается
- Диапазон рабочих температур, °C
- Текущий0...+50Аналог0...+50Совпадает
- Глубина, мм
- Текущийкорпуса - 32; полная - 36Аналог32,5±1Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
