Микропереключатель с роликовым рычагом RUICHI Z-15GL2-B

ON-(ON) 3P, 15 A, 250 В (аналог)

MPN
Z-15GL2-B 15A/250VAC
Бренд
Ruichi
Артикул RU
61788

Основные параметры

Схема переключения
ON-(ON) 3P
Номинальный ток, А
15
Номинальное напряжение, В
AC: 250
Класс защиты
IP40
Тип переключателя
Микропереключатель серии Z-15G
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В)
Все характеристики
Документация
40 шт в наличии121,99 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

14 параметров из источника

Электрические параметры

Схема переключения
ON-(ON) 3P
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более
15
Количество циклов коммутации (электро), не менее
500000
Номинальное напряжение, В
AC: 250
Номинальный ток, А
15

Монтаж и корпус

Глубина, мм
23,7 (корпус)
Ширина, мм
17,6
Высота, мм
49,6

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+80
Класс защиты
IP40

Упаковка и вес

Вес брутто
35.00
Транспортная упаковка: размер/кол-во
55.5*20.5*37/500

Другие параметры

Тип переключателя
Микропереключатель серии Z-15G

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet Z-15GL2-B 15A/250VAC

Технические параметры, размеры и рекомендации производителя

Скачать

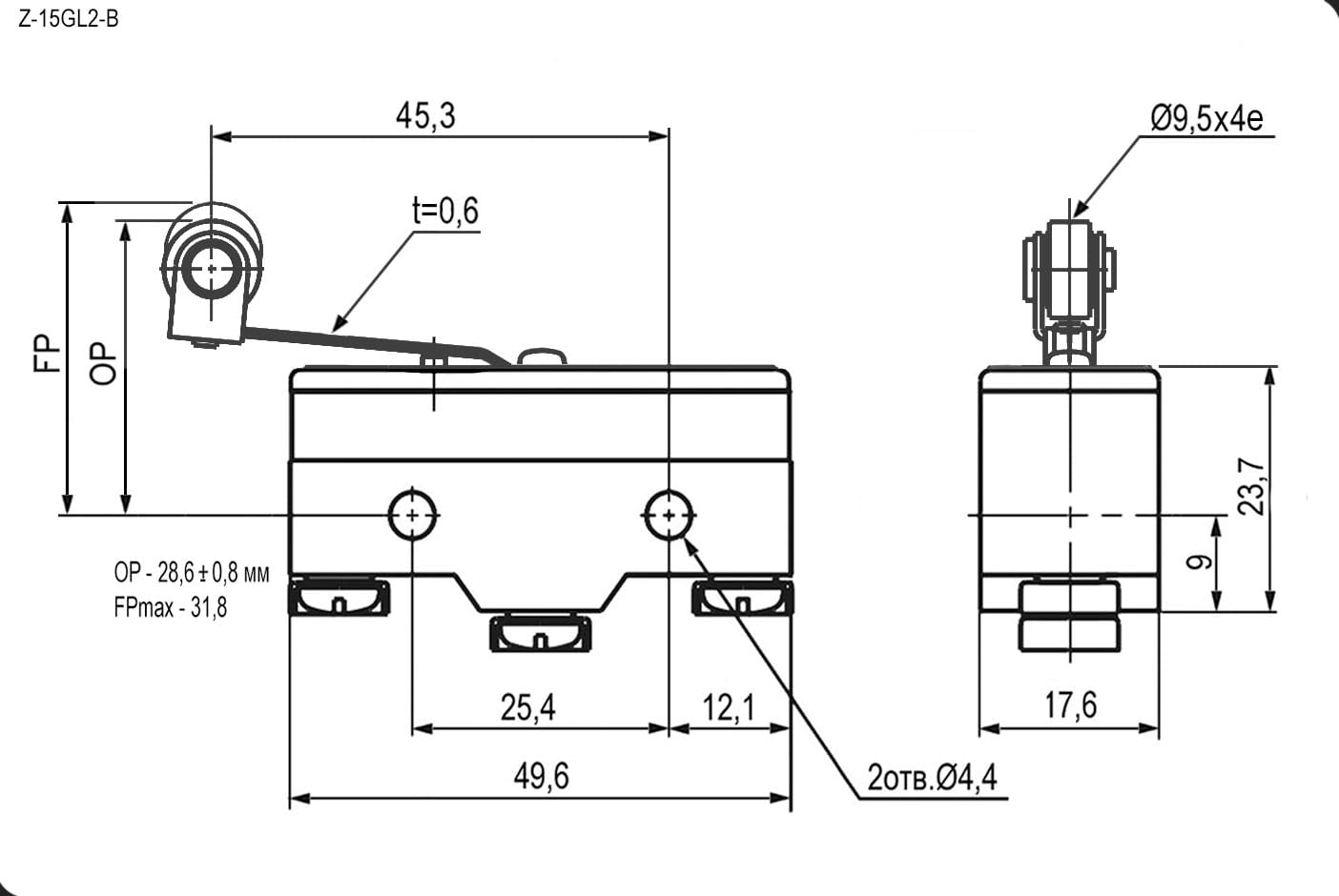

Миниатюра: Схема Z-15GL2-B 15A/250VAC
IMAGE · Схема

Схема Z-15GL2-B 15A/250VAC

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 12.09.2026
Источник / остаток
Каталог RU Electronics · 40 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
20 шт в упаковке
Date code / партия
Год / маркировка: 2024
Документация
Datasheet: 1

Описание

Микропереключатель с роликовым рычагом RUICHI Z-15GL2-B, ON-(ON) 3P, 15 A, 250 В представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202420 шт240 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарZ-15GL2-B 15A/250VACRUICHIАрт. RU 61788
121,99 ₽40 шт по каталогу
Аналог из источникаRUICHIZ-15GL2-BАрт. RU 125880
126,68 ₽300 шт по каталогу

Указан в источнике как аналог; совместимость требует проверки

Параметрический вариантRUICHIZ-15GW-BАрт. RU 125881
69,02 ₽120 шт по каталогу

Совпадает 5 из 5 сравнимых параметров

Параметрический вариантRUICHILXW5-11Q-2 15A/250VACАрт. RU 61791
123,59 ₽5 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIZ-15GQ-BАрт. RU 61764
105,41 ₽820 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Схема переключенияON-(ON) 3PON-(ON) 3PСовпадаетON-(ON) 3PСовпадаетON-(ON) 3PСовпадаетON-(ON) 3PСовпадает
Контактное сопротивление, мОм, не более1515Совпадает15Совпадает30Отличается30Отличается
Сопротивление изоляции, МОм, не менее100 (при Uисп.dc=500 В)100 (при Uисп.dc=500 В)Совпадает100 (при Uисп.dc=500 В)Совпадает100 (при Uисп.dc=500 В)Совпадает100 (при Uисп.dc=500 В)Совпадает
Номинальное напряжение, ВAC: 250AC: 250СовпадаетAC: 250СовпадаетAC: 250СовпадаетAC: 250Совпадает
Номинальный ток, А1515Совпадает15Совпадает15Совпадает15Совпадает
  • Аналог из источникаRUICHIZ-15GL2-BАрт. RU 125880
    126,68 ₽300 шт по каталогу

    Указан в источнике как аналог; совместимость требует проверки

    Схема переключения
    ТекущийON-(ON) 3PАналогON-(ON) 3PСовпадает
    Контактное сопротивление, мОм, не более
    Текущий15Аналог15Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    ТекущийAC: 250АналогAC: 250Совпадает
    Номинальный ток, А
    Текущий15Аналог15Совпадает
    Открыть товар
  • Параметрический вариантRUICHIZ-15GW-BАрт. RU 125881
    69,02 ₽120 шт по каталогу

    Совпадает 5 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-(ON) 3PАналогON-(ON) 3PСовпадает
    Контактное сопротивление, мОм, не более
    Текущий15Аналог15Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    ТекущийAC: 250АналогAC: 250Совпадает
    Номинальный ток, А
    Текущий15Аналог15Совпадает
    Открыть товар
  • Параметрический вариантRUICHILXW5-11Q-2 15A/250VACАрт. RU 61791
    123,59 ₽5 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-(ON) 3PАналогON-(ON) 3PСовпадает
    Контактное сопротивление, мОм, не более
    Текущий15Аналог30Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    ТекущийAC: 250АналогAC: 250Совпадает
    Номинальный ток, А
    Текущий15Аналог15Совпадает
    Открыть товар
  • Параметрический вариантRUICHIZ-15GQ-BАрт. RU 61764
    105,41 ₽820 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Схема переключения
    ТекущийON-(ON) 3PАналогON-(ON) 3PСовпадает
    Контактное сопротивление, мОм, не более
    Текущий15Аналог30Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Номинальное напряжение, В
    ТекущийAC: 250АналогAC: 250Совпадает
    Номинальный ток, А
    Текущий15Аналог15Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
