Datasheet WF-12 pitch 2.54mm
Технические параметры, размеры и рекомендации производителя

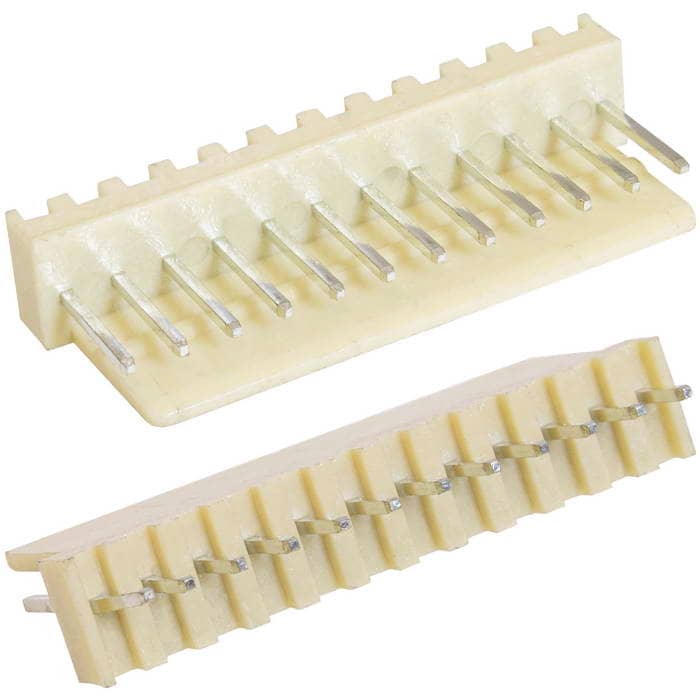

WF-12 pitch 2.54mm
- MPN
- WF-12 pitch 2.54mm
- Бренд
- Ruichi
- Артикул RU
- 55099
Основные параметры
- Номинальный ток, А
- 1 А
- Сопротивление изоляции, МОм, не менее
- 1000 МОм
- Контактное сопротивление, мОм, не более
- 30 мОм
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.) В
- Способ монтажа
- пайка в плату, рекоменд. толщина 1,6 мм
- Диапазон рабочих температур, °C
- -25...+85 °С
8 500 шт в наличии1,85 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 1000 МОм
- Контактное сопротивление, мОм, не более
- 30 мОм
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.) В
- Номинальный ток, А
- 1 А
Монтаж и корпус
- Способ монтажа
- пайка в плату, рекоменд. толщина 1,6 мм
- Количество контактов
- 12
- Материал корпуса
- Nylon 66
- Глубина, мм
- 5,8 мм
- Ширина, мм
- 30,48 мм
- Высота, мм
- 14,8 мм
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85 °С
Другие параметры
- Тип разъёма
- M - вилка, тип V

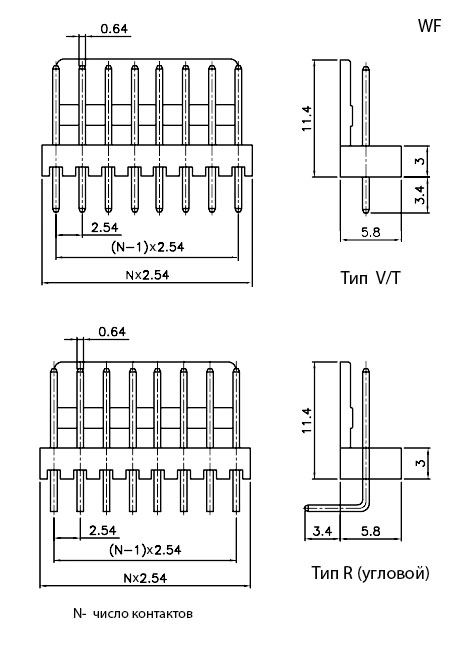

Документация и схема
Условия поставки
Обновлено 23.07.2026- Источник / остаток
- Каталог RU Electronics · 8 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- Не задана в источнике
- Фасовка
- 500 / 1 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2013
- Документация
- Datasheet: 1
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2013500 шт1500 шт
20131 000 шт88 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарWF-12 pitch 2.54mmRUICHIАрт. RU 55099 1,85 ₽8 500 шт по каталогу |  2,20 ₽13 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,34 ₽11 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,31 ₽4 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  5,49 ₽12 740 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату, рекоменд. толщина 1,6 мм | пайка в плату, рекоменд. толщина 1,6 ммСовпадает | пайка в плату, рекоменд. толщина 1,6 ммСовпадает | пайка в плату, рекоменд. толщина 1,6 ммСовпадает | пайка в плату, рекоменд. толщина 1,6 ммСовпадает |
| Тип разъёма | M - вилка, тип V | M - вилка, тип VСовпадает | M - вилка, тип VСовпадает | M - вилка, тип VСовпадает | M - вилка, тип VСовпадает |
| Количество контактов | 12 | 6Отличается | 5Отличается | 3Отличается | 14Отличается |
| Материал корпуса | Nylon 66 | Nylon 66Совпадает | Nylon 66Совпадает | Nylon 66Совпадает | Nylon 66Совпадает |
| Контактное сопротивление, мОм, не более | 30 мОм | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
- 2,20 ₽13 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в плату, рекоменд. толщина 1,6 ммАналогпайка в плату, рекоменд. толщина 1,6 ммСовпадает
- Тип разъёма
- ТекущийM - вилка, тип VАналогM - вилка, тип VСовпадает
- Количество контактов
- Текущий12Аналог6Отличается
- Материал корпуса
- ТекущийNylon 66АналогNylon 66Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30 мОмАналог30Совпадает
- 1,34 ₽11 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в плату, рекоменд. толщина 1,6 ммАналогпайка в плату, рекоменд. толщина 1,6 ммСовпадает
- Тип разъёма
- ТекущийM - вилка, тип VАналогM - вилка, тип VСовпадает
- Количество контактов
- Текущий12Аналог5Отличается
- Материал корпуса
- ТекущийNylon 66АналогNylon 66Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30 мОмАналог30Совпадает
- 1,31 ₽4 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в плату, рекоменд. толщина 1,6 ммАналогпайка в плату, рекоменд. толщина 1,6 ммСовпадает
- Тип разъёма
- ТекущийM - вилка, тип VАналогM - вилка, тип VСовпадает
- Количество контактов
- Текущий12Аналог3Отличается
- Материал корпуса
- ТекущийNylon 66АналогNylon 66Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30 мОмАналог30Совпадает
- 5,49 ₽12 740 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в плату, рекоменд. толщина 1,6 ммАналогпайка в плату, рекоменд. толщина 1,6 ммСовпадает
- Тип разъёма
- ТекущийM - вилка, тип VАналогM - вилка, тип VСовпадает
- Количество контактов
- Текущий12Аналог14Отличается
- Материал корпуса
- ТекущийNylon 66АналогNylon 66Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30 мОмАналог30Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
