Datasheet WF-03 pitch 2.54mm
Технические параметры, размеры и рекомендации производителя
Открытые (PLS, PLD, PLLб WF и прочие)
Товар подлежит обязательной маркировке

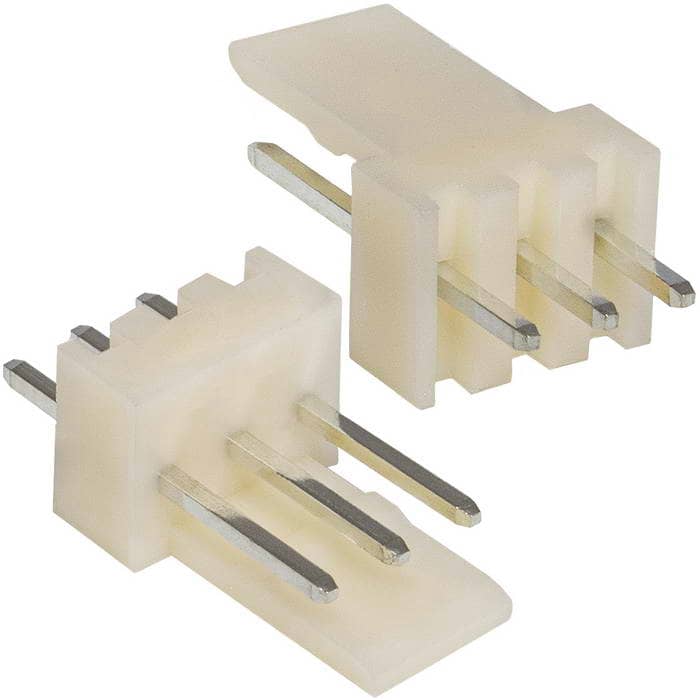

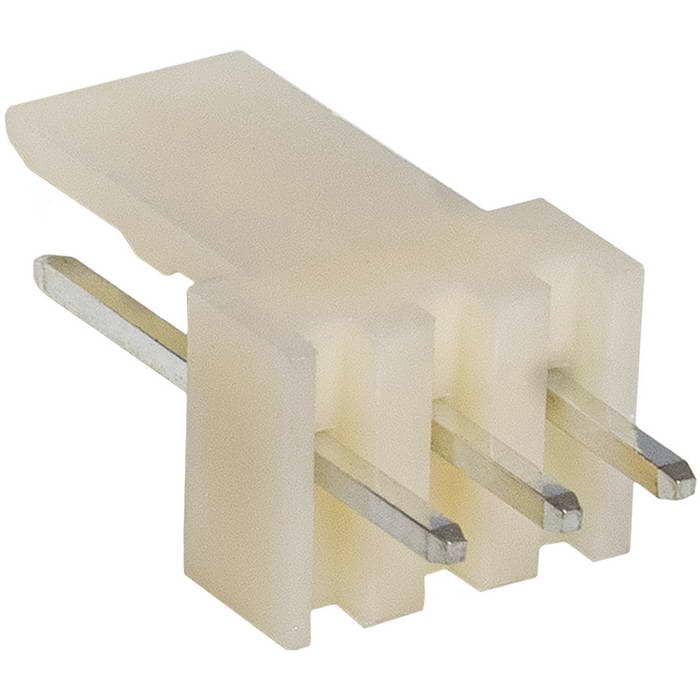

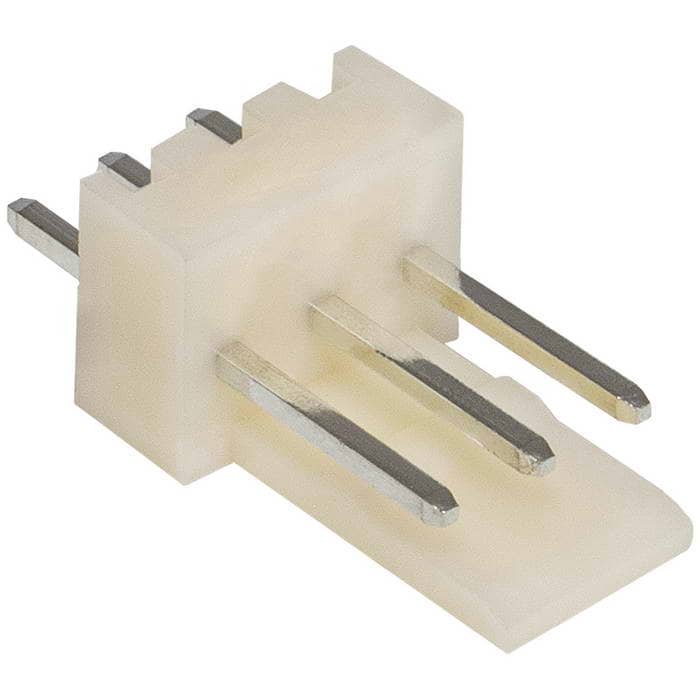

Разъём питания низковольтный RUICHI WF-03 шаг 2.54 мм, 3 контакта
Разъём питания низковольтный RUICHI WF-03 шаг 2.54 мм, 3 контакта
Товар подлежит обязательной маркировке- MPN
- WF-03 pitch 2.54mm
- Бренд
- Ruichi
- Артикул RU
- 55090
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 11 000 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 1 000 шт · только целая упаковка
- Фасовка
- 1 000 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
11 000 шт в наличии1,31 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

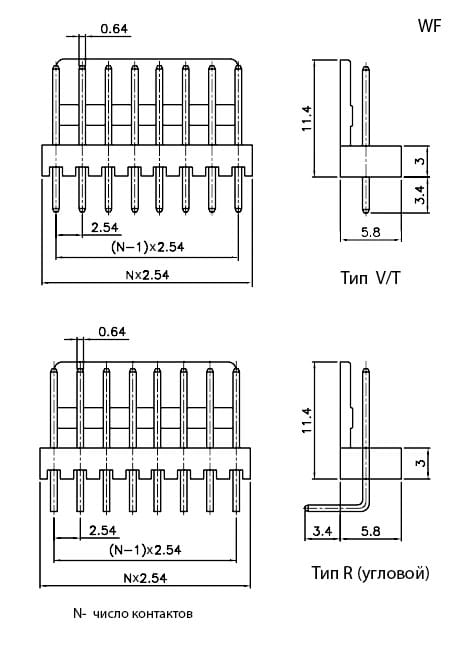

Документация и схема
Характеристики
- Вес брутто
- 0.33
- Транспортная упаковка: размер/кол-во
- 55*55*55/50000
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 30
- Шаг контактов, мм
- 2,54
- Способ монтажа
- пайка в плату, рекоменд. толщина 1,6 мм
- Диапазон рабочих температур, °C
- -25...+85
- Тип разъёма
- M - вилка, тип V
- Количество контактов
- 3
- Материал корпуса
- Nylon 66
- Глубина, мм
- 5,8
- Ширина, мм
- 7,62
- Высота, мм
- 14,8
Описание
Разъемы питания низковольтные представляют собой коннекторы ручного соединения внутреннего объемного монтажа, соединяют цепи с различной нагрузкой. Для более качественного соединения в конструкции разъемов низковольтного питания предусмотрена фиксация с помощью фиксирующих элементов, расположенных на корпусах разъемов.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20251 000 шт1111 000 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарWF-03 pitch 2.54mmRUICHIАрт. RU 55090 1,31 ₽11 000 шт по каталогу |  1,06 ₽750 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,34 ₽11 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,51 ₽4 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  0,84 ₽41 000 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату, рекоменд. толщина 1,6 мм | пайка в плату, рекоменд. толщина 1,6 ммСовпадает | пайка в плату, рекоменд. толщина 1,6 ммСовпадает | пайка в плату, рекоменд. толщина 1,6 ммСовпадает | пайка в плату, рекоменд. толщина 1,6 ммСовпадает |
| Тип разъёма | M - вилка, тип V | M - вилка, тип RОтличается | M - вилка, тип VСовпадает | M - вилка, тип VСовпадает | M - вилка, тип VСовпадает |
| Количество контактов | 3 | 3Совпадает | 5Отличается | 4Отличается | 2Отличается |
| Материал корпуса | Nylon 66 | Nylon 66Совпадает | Nylon 66Совпадает | Nylon 66Совпадает | Nylon 66Совпадает |
| Контактное сопротивление, мОм, не более | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
- 1,06 ₽750 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в плату, рекоменд. толщина 1,6 ммАналогпайка в плату, рекоменд. толщина 1,6 ммСовпадает
- Тип разъёма
- ТекущийM - вилка, тип VАналогM - вилка, тип RОтличается
- Количество контактов
- Текущий3Аналог3Совпадает
- Материал корпуса
- ТекущийNylon 66АналогNylon 66Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- 1,34 ₽11 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в плату, рекоменд. толщина 1,6 ммАналогпайка в плату, рекоменд. толщина 1,6 ммСовпадает
- Тип разъёма
- ТекущийM - вилка, тип VАналогM - вилка, тип VСовпадает
- Количество контактов
- Текущий3Аналог5Отличается
- Материал корпуса
- ТекущийNylon 66АналогNylon 66Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- 1,51 ₽4 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в плату, рекоменд. толщина 1,6 ммАналогпайка в плату, рекоменд. толщина 1,6 ммСовпадает
- Тип разъёма
- ТекущийM - вилка, тип VАналогM - вилка, тип VСовпадает
- Количество контактов
- Текущий3Аналог4Отличается
- Материал корпуса
- ТекущийNylon 66АналогNylon 66Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- 0,84 ₽41 000 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в плату, рекоменд. толщина 1,6 ммАналогпайка в плату, рекоменд. толщина 1,6 ммСовпадает
- Тип разъёма
- ТекущийM - вилка, тип VАналогM - вилка, тип VСовпадает
- Количество контактов
- Текущий3Аналог2Отличается
- Материал корпуса
- ТекущийNylon 66АналогNylon 66Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
