Datasheet WF-06R pitch 2.54mm
Технические параметры, размеры и рекомендации производителя

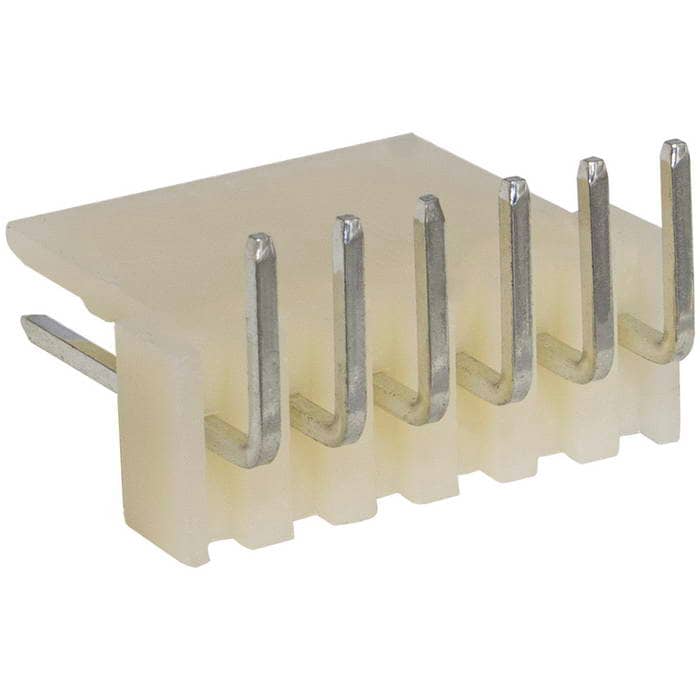

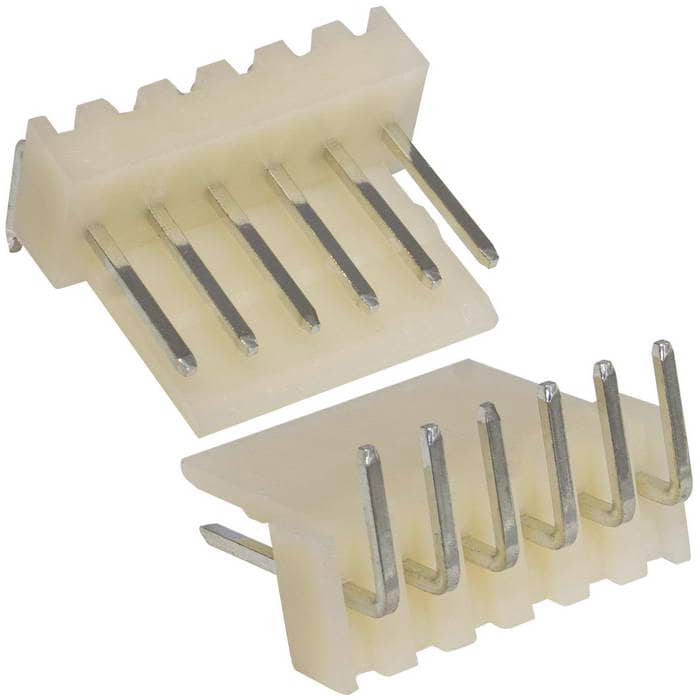

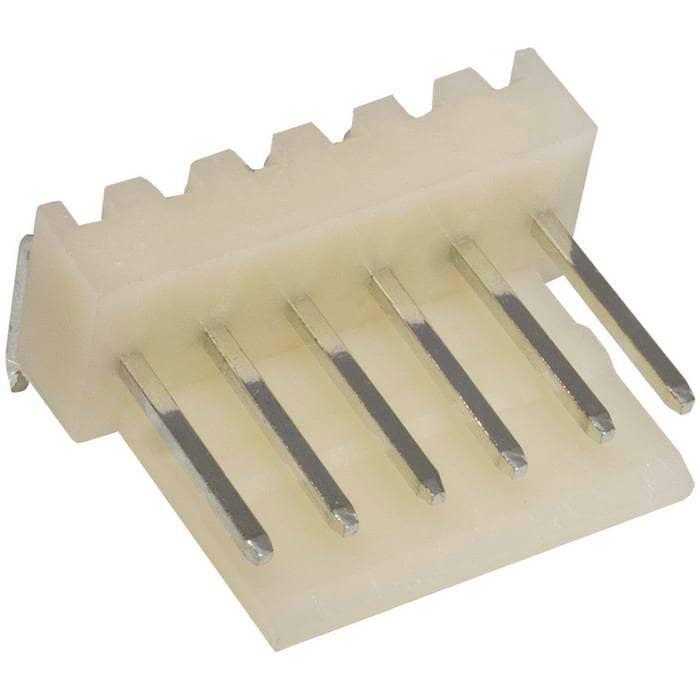

Разъём питания низковольтный RUICHI WF-06R шаг 2.54 мм
6 контактов
Товар подлежит обязательной маркировке- MPN
- WF-06R pitch 2.54mm
- Бренд
- Ruichi
- Артикул RU
- 55786
Основные параметры
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
- Шаг контактов, мм
- 2,54
- Способ монтажа
- пайка в плату, рекоменд. толщина 1,6 мм
- Диапазон рабочих температур, °C
- -25...+85
8 500 шт в наличии2,88 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 1000
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
Монтаж и корпус
- Шаг контактов, мм
- 2,54
- Способ монтажа
- пайка в плату, рекоменд. толщина 1,6 мм
- Количество контактов
- 6
- Материал корпуса
- Nylon 66
- Глубина, мм
- 5,8 (корпус)
- Ширина, мм
- 15,24
- Высота, мм
- 11,4 (корпус)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 0.82
- Транспортная упаковка: размер/кол-во
- 48*31.5*27/10000
Другие параметры
- Тип разъёма
- M - вилка, тип R (угловая)

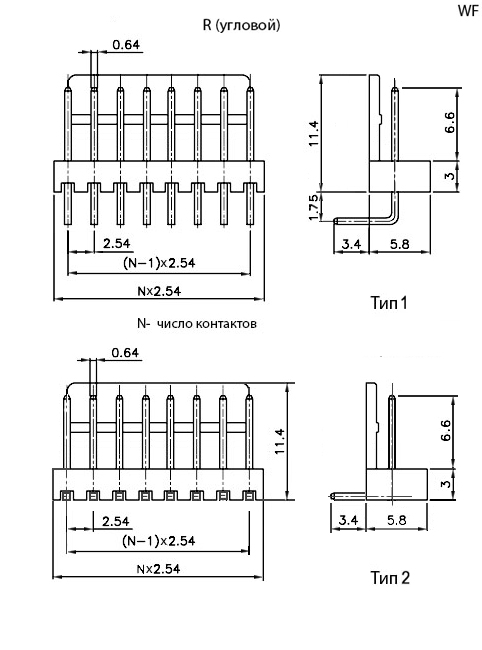

Документация и схема
Условия поставки
Обновлено 21.08.2026- Источник / остаток
- Каталог RU Electronics · 8 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 250 шт · только целая упаковка
- Фасовка
- 250 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
Описание
Разъемы питания низковольтные представляют собой коннекторы ручного соединения внутреннего объемного монтажа, соединяют цепи с различной нагрузкой. Для более качественного соединения в конструкции разъемов низковольтного питания предусмотрена фиксация с помощью фиксирующих элементов, расположенных на корпусах разъемов.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2025250 шт348 500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарWF-06R pitch 2.54mmRUICHIАрт. RU 55786 2,88 ₽8 500 шт по каталогу |  2,20 ₽13 500 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  3,29 ₽9 260 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,87 ₽3 750 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  1,31 ₽4 000 шт по каталогу Совпадает 3 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | пайка в плату, рекоменд. толщина 1,6 мм | пайка в плату, рекоменд. толщина 1,6 ммСовпадает | пайка в плату, рекоменд. толщина 1,6 ммСовпадает | пайка в плату, рекоменд. толщина 1,6 ммСовпадает | пайка в плату, рекоменд. толщина 1,6 ммСовпадает |
| Тип разъёма | M - вилка, тип R (угловая) | M - вилка, тип VОтличается | M - вилка, тип R (угловая)Совпадает | M - вилка, тип RОтличается | M - вилка, тип VОтличается |
| Количество контактов | 6 | 6Совпадает | 8Отличается | 4Отличается | 3Отличается |
| Материал корпуса | Nylon 66 | Nylon 66Совпадает | Nylon 66Совпадает | Nylon 66Совпадает | Nylon 66Совпадает |
| Контактное сопротивление, мОм, не более | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
- 2,20 ₽13 500 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в плату, рекоменд. толщина 1,6 ммАналогпайка в плату, рекоменд. толщина 1,6 ммСовпадает
- Тип разъёма
- ТекущийM - вилка, тип R (угловая)АналогM - вилка, тип VОтличается
- Количество контактов
- Текущий6Аналог6Совпадает
- Материал корпуса
- ТекущийNylon 66АналогNylon 66Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- 3,29 ₽9 260 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в плату, рекоменд. толщина 1,6 ммАналогпайка в плату, рекоменд. толщина 1,6 ммСовпадает
- Тип разъёма
- ТекущийM - вилка, тип R (угловая)АналогM - вилка, тип R (угловая)Совпадает
- Количество контактов
- Текущий6Аналог8Отличается
- Материал корпуса
- ТекущийNylon 66АналогNylon 66Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- 1,87 ₽3 750 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в плату, рекоменд. толщина 1,6 ммАналогпайка в плату, рекоменд. толщина 1,6 ммСовпадает
- Тип разъёма
- ТекущийM - вилка, тип R (угловая)АналогM - вилка, тип RОтличается
- Количество контактов
- Текущий6Аналог4Отличается
- Материал корпуса
- ТекущийNylon 66АналогNylon 66Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- 1,31 ₽4 000 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Способ монтажа
- Текущийпайка в плату, рекоменд. толщина 1,6 ммАналогпайка в плату, рекоменд. толщина 1,6 ммСовпадает
- Тип разъёма
- ТекущийM - вилка, тип R (угловая)АналогM - вилка, тип VОтличается
- Количество контактов
- Текущий6Аналог3Отличается
- Материал корпуса
- ТекущийNylon 66АналогNylon 66Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
