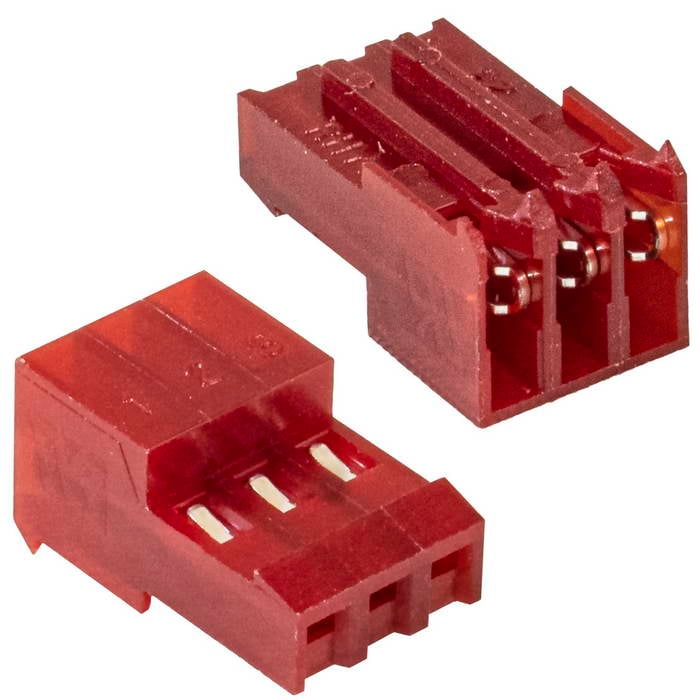

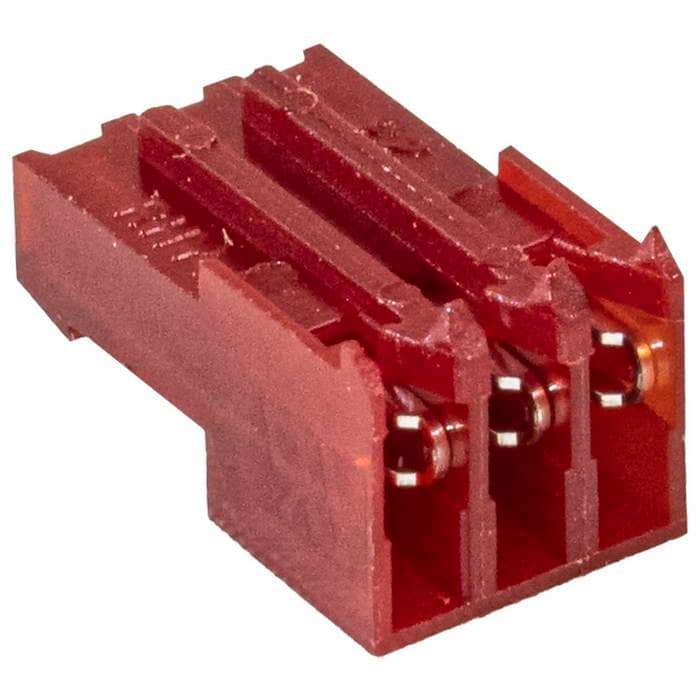

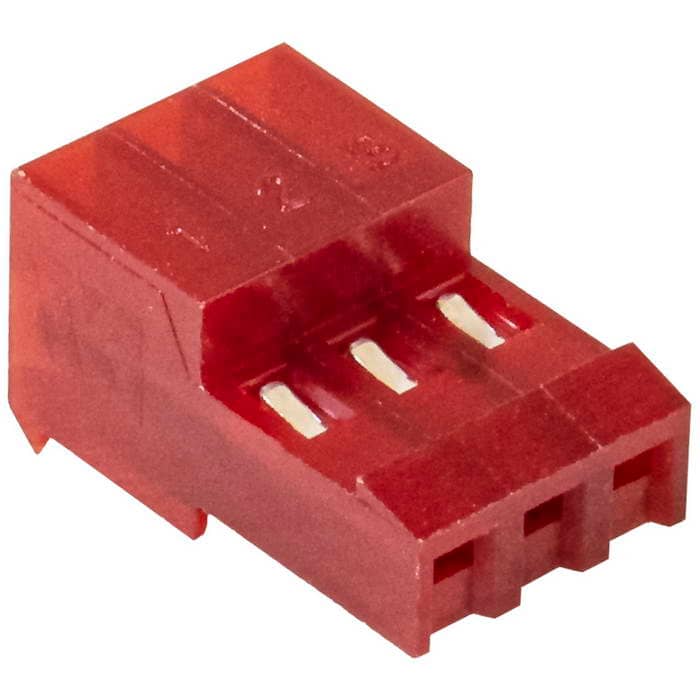

Гнездо для платы RUICHI ТР-003-3

3 контакта, шаг 2.54 мм, оранжевый

Товар подлежит обязательной маркировке
MPN
ТР-003-3
Бренд
Ruichi
Артикул RU
117851

Основные параметры

Номинальный ток, А
3
Материал контакта
никелированный медный сплав
Сечение провода, мм2
22 AWG
Контактное сопротивление, мОм, не более
30
Шаг контактов, мм
2,54
Способ монтажа
врезной монтаж на кабель
Все характеристики
Документация
1 300 шт в наличии6,03 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

12 параметров из источника

Электрические параметры

Контактное сопротивление, мОм, не более
30
Номинальный ток, А
3

Монтаж и корпус

Материал контакта
никелированный медный сплав
Шаг контактов, мм
2,54
Способ монтажа
врезной монтаж на кабель
Количество контактов
3
Материал корпуса
Nilon (UL 94 V-0), красный
Глубина, мм
13,21
Ширина, мм
7,62
Высота, мм
6,99

Другие параметры

Сечение провода, мм2
22 AWG
Тип разъёма
IDC-разъем серии TP, (F) - розетка прямая

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема ТР-003-3
IMAGE · Схема

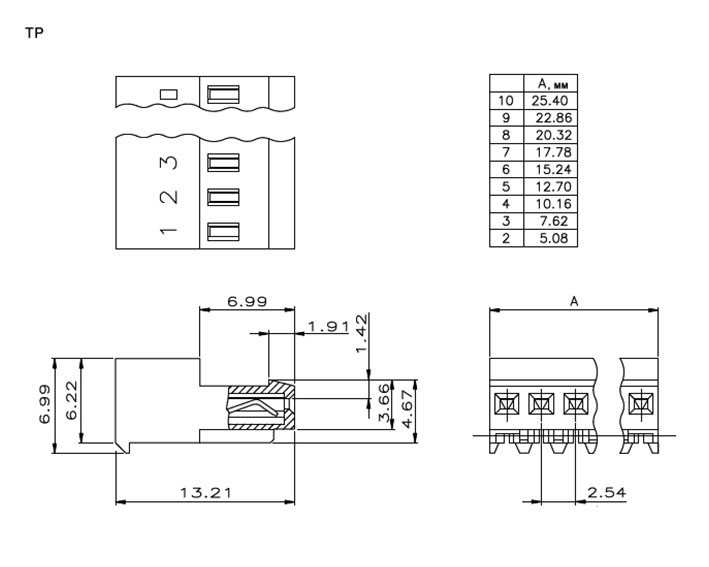

Схема ТР-003-3

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 1 300 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
500 шт · только целая упаковка
Фасовка
100 / 500 шт в упаковке
Date code / партия
Год / маркировка: 2022

Описание

Гнездо для платы RUICHI ТР-003-3, 3 контакта, шаг 2.54 мм, оранжевый - это изделие изготовленное из полимера, который усиленный стекловолокном. Контакты изготовлены из фосфористой бронзы, которые покрытые гальваническим золотом/оловом.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2022100 шт3300 шт
2022500 шт21 000 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарТР-003-3RUICHIАрт. RU 117851
6,03 ₽1 300 шт по каталогу
Параметрический вариантRUICHIТР-003-2Арт. RU 117850
4,03 ₽200 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIТР-003-4Арт. RU 117852
8,05 ₽1 200 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIТР-005-3Арт. RU 117857
3,93 ₽210 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантRUICHIТР-004-3Арт. RU 117854
2,24 ₽100 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Тип разъёмаIDC-разъем серии TP, (F) - розетка прямаяIDC-разъем серии TP, (F) - розетка прямаяСовпадаетIDC-разъем серии TP, (F) - розетка прямаяСовпадаетВилка (М) угловая штыревого разъема серии TPОтличаетсяВилка (М) прямая штыревого разъема серии TPОтличается
Количество контактов32Отличается4Отличается3Совпадает3Совпадает
Материал корпусаNilon (UL 94 V-0), красныйNilon (UL 94 V-0), красныйСовпадаетNilon (UL 94 V-0), красныйСовпадаетNilon 66, красныйОтличаетсяNilon 66, белыйОтличается
Способ монтажаврезной монтаж на кабельврезной монтаж на кабельСовпадаетврезной монтаж на кабельСовпадаетмонтаж на плату - пайкаОтличаетсямонтаж на плату - пайкаОтличается
Контактное сопротивление, мОм, не более3030Совпадает30Совпадает30Совпадает30Совпадает
  • Параметрический вариантRUICHIТР-003-2Арт. RU 117850
    4,03 ₽200 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    ТекущийIDC-разъем серии TP, (F) - розетка прямаяАналогIDC-разъем серии TP, (F) - розетка прямаяСовпадает
    Количество контактов
    Текущий3Аналог2Отличается
    Материал корпуса
    ТекущийNilon (UL 94 V-0), красныйАналогNilon (UL 94 V-0), красныйСовпадает
    Способ монтажа
    Текущийврезной монтаж на кабельАналогврезной монтаж на кабельСовпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Открыть товар
  • Параметрический вариантRUICHIТР-003-4Арт. RU 117852
    8,05 ₽1 200 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    ТекущийIDC-разъем серии TP, (F) - розетка прямаяАналогIDC-разъем серии TP, (F) - розетка прямаяСовпадает
    Количество контактов
    Текущий3Аналог4Отличается
    Материал корпуса
    ТекущийNilon (UL 94 V-0), красныйАналогNilon (UL 94 V-0), красныйСовпадает
    Способ монтажа
    Текущийврезной монтаж на кабельАналогврезной монтаж на кабельСовпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Открыть товар
  • Параметрический вариантRUICHIТР-005-3Арт. RU 117857
    3,93 ₽210 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Тип разъёма
    ТекущийIDC-разъем серии TP, (F) - розетка прямаяАналогВилка (М) угловая штыревого разъема серии TPОтличается
    Количество контактов
    Текущий3Аналог3Совпадает
    Материал корпуса
    ТекущийNilon (UL 94 V-0), красныйАналогNilon 66, красныйОтличается
    Способ монтажа
    Текущийврезной монтаж на кабельАналогмонтаж на плату - пайкаОтличается
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Открыть товар
  • Параметрический вариантRUICHIТР-004-3Арт. RU 117854
    2,24 ₽100 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Тип разъёма
    ТекущийIDC-разъем серии TP, (F) - розетка прямаяАналогВилка (М) прямая штыревого разъема серии TPОтличается
    Количество контактов
    Текущий3Аналог3Совпадает
    Материал корпуса
    ТекущийNilon (UL 94 V-0), красныйАналогNilon 66, белыйОтличается
    Способ монтажа
    Текущийврезной монтаж на кабельАналогмонтаж на плату - пайкаОтличается
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
