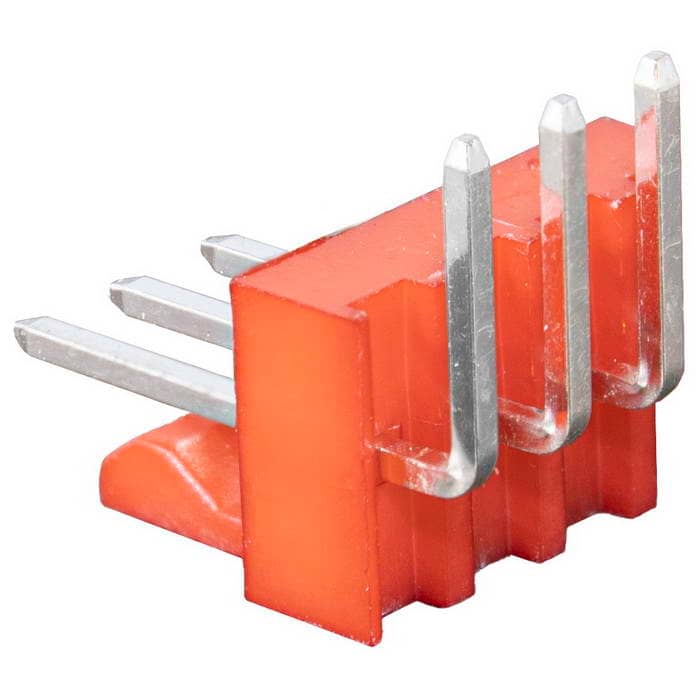

Штырь для платы RUICHI ТР-005-3

3 контакта, шаг 2.54 мм, оранжевый, угловой

Товар подлежит обязательной маркировке
MPN
ТР-005-3
Бренд
Ruichi
Артикул RU
117857

Основные параметры

Номинальный ток, А
3
Материал контакта
медный сплав
Сопротивление изоляции, МОм, не менее
1000
Контактное сопротивление, мОм, не более
30
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Шаг контактов, мм
2,54
Все характеристики
Документация
210 шт в наличии3,93 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

13 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
1000
Контактное сопротивление, мОм, не более
30
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Номинальный ток, А
3

Монтаж и корпус

Материал контакта
медный сплав
Шаг контактов, мм
2,54
Способ монтажа
монтаж на плату - пайка
Количество контактов
3
Материал корпуса
Nilon 66, красный
Глубина, мм
8,2 (корпус)
Ширина, мм
7,62

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+85

Другие параметры

Тип разъёма
Вилка (М) угловая штыревого разъема серии TP

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

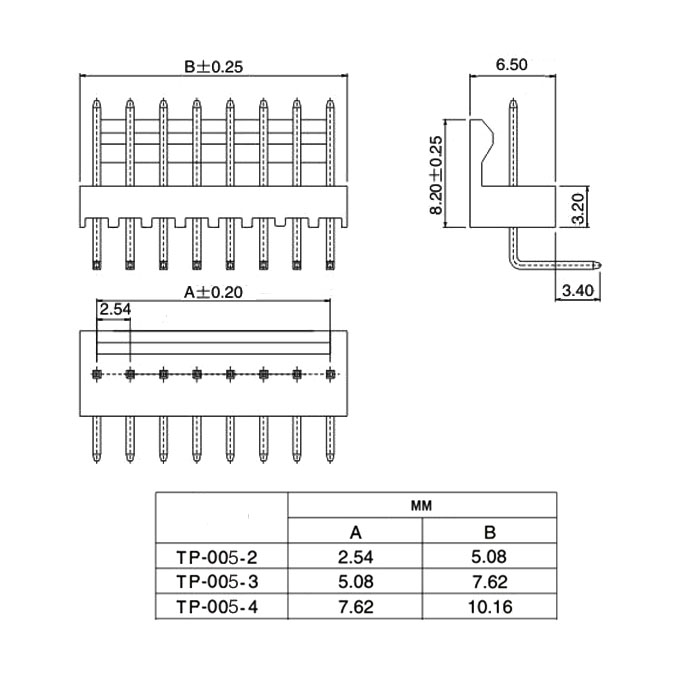

Миниатюра: Схема ТР-005-3
IMAGE · Схема

Схема ТР-005-3

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 210 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
1 000 шт · только целая упаковка
Фасовка
105 шт в упаковке
Date code / партия
Год / маркировка: 2022

Описание

Штырь для платы RUICHI ТР-005-3, 3 контакта, шаг 2.54 мм, оранжевый, угловой - это изделие изготовленное из полимера, который усиленный стекловолокном. Контакты изготовлены из фосфористой бронзы, которые покрытые гальваническим золотом/оловом.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2022105 шт2210 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарТР-005-3RUICHIАрт. RU 117857
3,93 ₽210 шт по каталогу
Параметрический вариантRUICHIТР-005-2Арт. RU 117856
2,64 ₽200 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIТР-005-4Арт. RU 117858
5,25 ₽200 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHIТР-004-3Арт. RU 117854
2,24 ₽100 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHIТР-004-4Арт. RU 117855
3,00 ₽100 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Способ монтажамонтаж на плату - пайкамонтаж на плату - пайкаСовпадаетмонтаж на плату - пайкаСовпадаетмонтаж на плату - пайкаСовпадаетмонтаж на плату - пайкаСовпадает
Тип разъёмаВилка (М) угловая штыревого разъема серии TPВилка (М) угловая штыревого разъема серии TPСовпадаетВилка (М) угловая штыревого разъема серии TPСовпадаетВилка (М) прямая штыревого разъема серии TPОтличаетсяВилка (М) прямая штыревого разъема серии TPОтличается
Количество контактов32Отличается4Отличается3Совпадает4Отличается
Материал корпусаNilon 66, красныйNilon 66, красныйСовпадаетNilon 66, красныйСовпадаетNilon 66, белыйОтличаетсяNilon 66, белыйОтличается
Контактное сопротивление, мОм, не более3030Совпадает30Совпадает30Совпадает30Совпадает
  • Параметрический вариантRUICHIТР-005-2Арт. RU 117856
    2,64 ₽200 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
    Тип разъёма
    ТекущийВилка (М) угловая штыревого разъема серии TPАналогВилка (М) угловая штыревого разъема серии TPСовпадает
    Количество контактов
    Текущий3Аналог2Отличается
    Материал корпуса
    ТекущийNilon 66, красныйАналогNilon 66, красныйСовпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Открыть товар
  • Параметрический вариантRUICHIТР-005-4Арт. RU 117858
    5,25 ₽200 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
    Тип разъёма
    ТекущийВилка (М) угловая штыревого разъема серии TPАналогВилка (М) угловая штыревого разъема серии TPСовпадает
    Количество контактов
    Текущий3Аналог4Отличается
    Материал корпуса
    ТекущийNilon 66, красныйАналогNilon 66, красныйСовпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Открыть товар
  • Параметрический вариантRUICHIТР-004-3Арт. RU 117854
    2,24 ₽100 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Способ монтажа
    Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
    Тип разъёма
    ТекущийВилка (М) угловая штыревого разъема серии TPАналогВилка (М) прямая штыревого разъема серии TPОтличается
    Количество контактов
    Текущий3Аналог3Совпадает
    Материал корпуса
    ТекущийNilon 66, красныйАналогNilon 66, белыйОтличается
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Открыть товар
  • Параметрический вариантRUICHIТР-004-4Арт. RU 117855
    3,00 ₽100 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Способ монтажа
    Текущиймонтаж на плату - пайкаАналогмонтаж на плату - пайкаСовпадает
    Тип разъёма
    ТекущийВилка (М) угловая штыревого разъема серии TPАналогВилка (М) прямая штыревого разъема серии TPОтличается
    Количество контактов
    Текущий3Аналог4Отличается
    Материал корпуса
    ТекущийNilon 66, красныйАналогNilon 66, белыйОтличается
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
