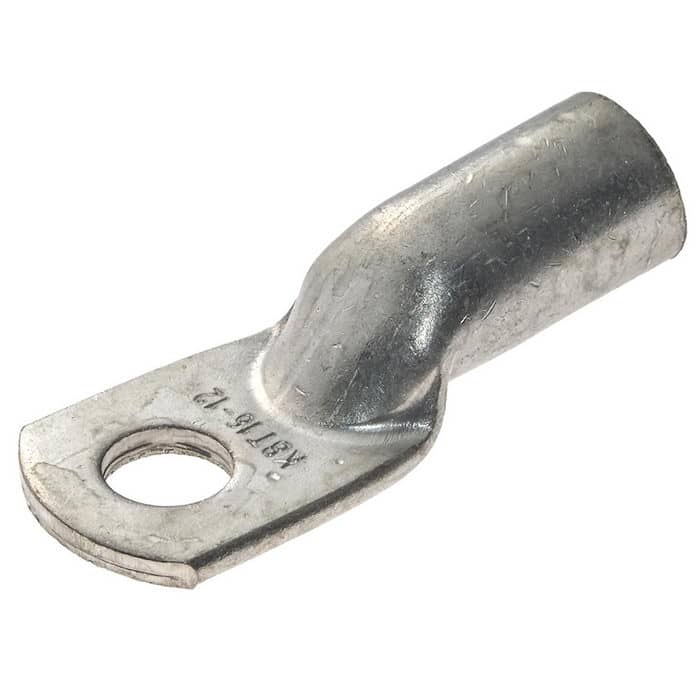

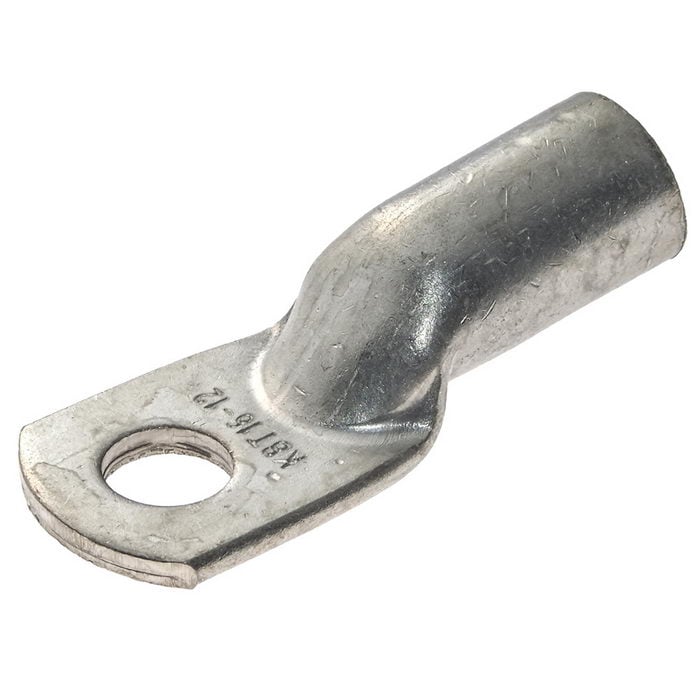

Наконечники медные луженые КВТ ТМЛ 95-12-16 под опрессовку

MPN
ТМЛ 95-12-16
Бренд
КВТ
Артикул RU
108053

Основные параметры

Глубина
L - 75 мм
Сечение провода
95 мм
Форма
кольцевая под болт М12
Область применения
оконцевание опрессовкой медных кабелей и проводов под крепежный болт
Основные размеры
D - 13; B - 30; L - 75; d - 20; d1 - 16 мм
Тип клемм (наконечников) для обжима
Наконечник кабельный серии ТМЛ
Все характеристики
Документация
23 шт в наличии255,80 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

7 параметров из источника

Монтаж и корпус

Глубина
L - 75 мм
Форма
кольцевая под болт М12
Основные размеры
D - 13; B - 30; L - 75; d - 20; d1 - 16 мм
Материал
медь луженая

Другие параметры

Сечение провода
95 мм
Область применения
оконцевание опрессовкой медных кабелей и проводов под крепежный болт
Тип клемм (наконечников) для обжима
Наконечник кабельный серии ТМЛ

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

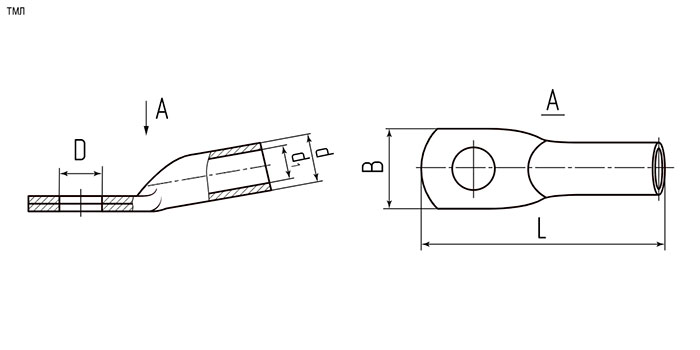

Миниатюра: Схема ТМЛ 95-12-16
IMAGE · Схема

Схема ТМЛ 95-12-16

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 23 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
1 шт в упаковке
Date code / партия
Год / маркировка: 2019 / 2021

Описание

Предназначены для оконцевания опрессовкой медных кабелей и проводов Материал: электротехническая медь марки М2 Покрытие: электролитическое лужение (климатическое исполнение: «Т2») Высококачественное лужение с легирующими добавками висмута гарантирует надежную защиту контактных соединений от коррозии Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник После штамповки наконечники подвергаются отжигу для повышения пластичности материала

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20191 шт55 шт
20211 шт1818 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарТМЛ 95-12-16КВТАрт. RU 108053
255,80 ₽23 шт по каталогу
Параметрический вариантКВТТМЛ 70-12-13Арт. RU 108051
184,31 ₽25 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТТМЛ 70-10-13Арт. RU 130508
184,31 ₽30 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТТМЛ 120-16-17Арт. RU 108054
355,63 ₽53 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТТМЛ 150-16-19Арт. RU 108056
354,12 ₽20 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

ГлубинаL - 75 ммL - 65 ммОтличаетсяL - 65 ммОтличаетсяL - 81 ммОтличаетсяL - 90 ммОтличается
Основные размерыD - 13; B - 30; L - 75; d - 20; d1 - 16 ммD - 13; B - 24; L - 65; d - 16; d1 - 13 ммОтличаетсяD - 10,5; B - 24; L - 65; d - 16; d1 - 13 ммОтличаетсяD - 17; B - 34; L - 81; d - 22; d1 - 17 ммОтличаетсяD - 17; B - 36; L - 90; d - 25; d1 - 19 мм ммОтличается
Сечение провода95 мм70 ммОтличается70 ммОтличается120 ммОтличается150 ммОтличается
Материалмедь луженаямедь луженаяСовпадаетмедь луженаяСовпадаетмедь луженаяСовпадаетмедь луженаяСовпадает
Область примененияоконцевание опрессовкой медных кабелей и проводов под крепежный болтоконцевание опрессовкой медных кабелей и проводов под крепежный болтСовпадаетоконцевание опрессовкой медных кабелей и проводов под крепежный болтСовпадаетоконцевание опрессовкой медных кабелей и проводов под крепежный болтСовпадаетоконцевание опрессовкой медных кабелей и проводов под крепежный болтСовпадает
  • Параметрический вариантКВТТМЛ 70-12-13Арт. RU 108051
    184,31 ₽25 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 75 ммАналогL - 65 ммОтличается
    Основные размеры
    ТекущийD - 13; B - 30; L - 75; d - 20; d1 - 16 ммАналогD - 13; B - 24; L - 65; d - 16; d1 - 13 ммОтличается
    Сечение провода
    Текущий95 ммАналог70 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Область применения
    Текущийоконцевание опрессовкой медных кабелей и проводов под крепежный болтАналогоконцевание опрессовкой медных кабелей и проводов под крепежный болтСовпадает
    Открыть товар
  • Параметрический вариантКВТТМЛ 70-10-13Арт. RU 130508
    184,31 ₽30 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 75 ммАналогL - 65 ммОтличается
    Основные размеры
    ТекущийD - 13; B - 30; L - 75; d - 20; d1 - 16 ммАналогD - 10,5; B - 24; L - 65; d - 16; d1 - 13 ммОтличается
    Сечение провода
    Текущий95 ммАналог70 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Область применения
    Текущийоконцевание опрессовкой медных кабелей и проводов под крепежный болтАналогоконцевание опрессовкой медных кабелей и проводов под крепежный болтСовпадает
    Открыть товар
  • Параметрический вариантКВТТМЛ 120-16-17Арт. RU 108054
    355,63 ₽53 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 75 ммАналогL - 81 ммОтличается
    Основные размеры
    ТекущийD - 13; B - 30; L - 75; d - 20; d1 - 16 ммАналогD - 17; B - 34; L - 81; d - 22; d1 - 17 ммОтличается
    Сечение провода
    Текущий95 ммАналог120 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Область применения
    Текущийоконцевание опрессовкой медных кабелей и проводов под крепежный болтАналогоконцевание опрессовкой медных кабелей и проводов под крепежный болтСовпадает
    Открыть товар
  • Параметрический вариантКВТТМЛ 150-16-19Арт. RU 108056
    354,12 ₽20 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 75 ммАналогL - 90 ммОтличается
    Основные размеры
    ТекущийD - 13; B - 30; L - 75; d - 20; d1 - 16 ммАналогD - 17; B - 36; L - 90; d - 25; d1 - 19 мм ммОтличается
    Сечение провода
    Текущий95 ммАналог150 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Область применения
    Текущийоконцевание опрессовкой медных кабелей и проводов под крепежный болтАналогоконцевание опрессовкой медных кабелей и проводов под крепежный болтСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
