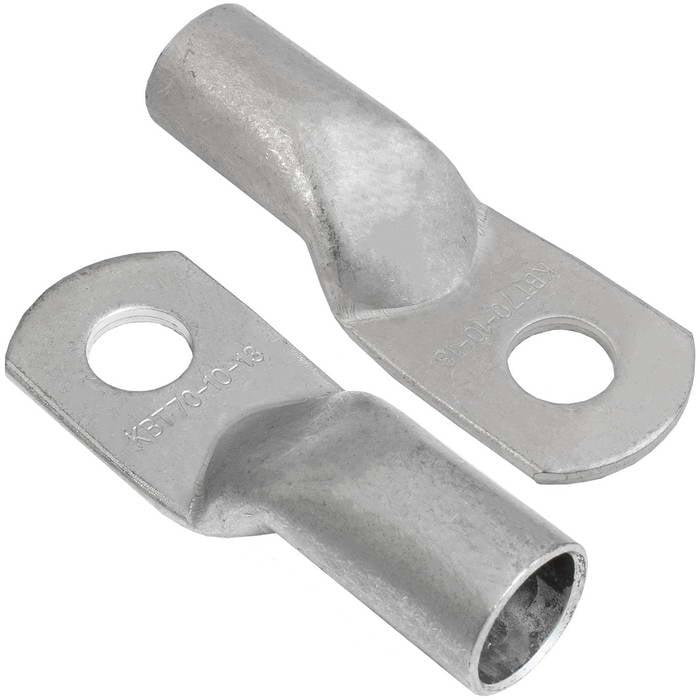

Наконечники медные луженые КВТ ТМЛ 70-10-13 под опрессовку

MPN
ТМЛ 70-10-13
Бренд
КВТ
Артикул RU
130508

Основные параметры

Глубина
L - 65 мм
Сечение провода
70 мм
Форма
кольцевая под болт М10
Область применения
оконцевание опрессовкой медных кабелей и проводов под крепежный болт
Основные размеры
D - 10,5; B - 24; L - 65; d - 16; d1 - 13 мм
Тип клемм (наконечников) для обжима
Наконечник кабельный серии ТМЛ
Все характеристики
Документация
30 шт в наличии184,31 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

7 параметров из источника

Монтаж и корпус

Глубина
L - 65 мм
Форма
кольцевая под болт М10
Основные размеры
D - 10,5; B - 24; L - 65; d - 16; d1 - 13 мм
Материал
медь луженая

Другие параметры

Сечение провода
70 мм
Область применения
оконцевание опрессовкой медных кабелей и проводов под крепежный болт
Тип клемм (наконечников) для обжима
Наконечник кабельный серии ТМЛ

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

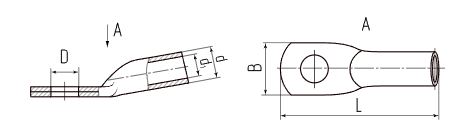

Миниатюра: Схема ТМЛ 70-10-13
IMAGE · Схема

Схема ТМЛ 70-10-13

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 04.09.2026
Источник / остаток
Каталог RU Electronics · 30 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
5 шт в упаковке
Date code / партия
Год / маркировка: 2026

Описание

Предназначены для оконцевания опрессовкой медных кабелей и проводов Материал: электротехническая медь марки М2 Покрытие: электролитическое лужение (климатическое исполнение: «Т2») Высококачественное лужение с легирующими добавками висмута гарантирует надежную защиту контактных соединений от коррозии Хвостовики наконечников по ГОСТ рассчитаны на кабели и провода 5-го и 6-го классов гибкости. Для монтажа стандартных медных жил 2-го и 3-го классов гибкости рекомендован выбор размеров наконечников по специальной таблице Штампованная маркировка типоразмера и логотипа производителя на каждом наконечнике Обязательное снятие фаски и галтовочная операция исключают наличие заусенцев и облегчают заведение кабельной жилы в наконечник После штамповки наконечники подвергаются отжигу для повышения пластичности материала

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20265 шт630 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарТМЛ 70-10-13КВТАрт. RU 130508
184,31 ₽30 шт по каталогу
Параметрический вариантКВТТМЛ 70-12-13Арт. RU 108051
184,31 ₽25 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантКВТТМЛ 35-10-10Арт. RU 112783
130,52 ₽40 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТТМЛ 25-10-8Арт. RU 108047
104,79 ₽90 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

Параметрический вариантКВТТМЛ 35-10-9Арт. RU 112782
104,69 ₽5 шт по каталогу

Совпадает 2 из 5 сравнимых параметров

ГлубинаL - 65 ммL - 65 ммСовпадаетL - 63 ммОтличаетсяL - 50 ммОтличаетсяL - 60 ммОтличается
Основные размерыD - 10,5; B - 24; L - 65; d - 16; d1 - 13 ммD - 13; B - 24; L - 65; d - 16; d1 - 13 ммОтличаетсяD - 10,5; B - 20; L - 63; d - 13; d1 - 10 ммОтличаетсяD - 10,5; B - 20; L - 50; d - 11; d1 - 8 ммОтличаетсяD - 10,5; B - 20; L - 60; d - 12; d1 - 9 ммОтличается
Сечение провода70 мм70 ммСовпадает35 ммОтличается25 ммОтличается35 ммОтличается
Материалмедь луженаямедь луженаяСовпадаетмедь луженаяСовпадаетмедь луженаяСовпадаетмедь луженаяСовпадает
Область примененияоконцевание опрессовкой медных кабелей и проводов под крепежный болтоконцевание опрессовкой медных кабелей и проводов под крепежный болтСовпадаетоконцевание опрессовкой медных кабелей и проводов под крепежный болтСовпадаетоконцевание опрессовкой медных кабелей и проводов под крепежный болтСовпадаетоконцевание опрессовкой медных кабелей и проводов под крепежный болтСовпадает
  • Параметрический вариантКВТТМЛ 70-12-13Арт. RU 108051
    184,31 ₽25 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Глубина
    ТекущийL - 65 ммАналогL - 65 ммСовпадает
    Основные размеры
    ТекущийD - 10,5; B - 24; L - 65; d - 16; d1 - 13 ммАналогD - 13; B - 24; L - 65; d - 16; d1 - 13 ммОтличается
    Сечение провода
    Текущий70 ммАналог70 ммСовпадает
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Область применения
    Текущийоконцевание опрессовкой медных кабелей и проводов под крепежный болтАналогоконцевание опрессовкой медных кабелей и проводов под крепежный болтСовпадает
    Открыть товар
  • Параметрический вариантКВТТМЛ 35-10-10Арт. RU 112783
    130,52 ₽40 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 65 ммАналогL - 63 ммОтличается
    Основные размеры
    ТекущийD - 10,5; B - 24; L - 65; d - 16; d1 - 13 ммАналогD - 10,5; B - 20; L - 63; d - 13; d1 - 10 ммОтличается
    Сечение провода
    Текущий70 ммАналог35 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Область применения
    Текущийоконцевание опрессовкой медных кабелей и проводов под крепежный болтАналогоконцевание опрессовкой медных кабелей и проводов под крепежный болтСовпадает
    Открыть товар
  • Параметрический вариантКВТТМЛ 25-10-8Арт. RU 108047
    104,79 ₽90 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 65 ммАналогL - 50 ммОтличается
    Основные размеры
    ТекущийD - 10,5; B - 24; L - 65; d - 16; d1 - 13 ммАналогD - 10,5; B - 20; L - 50; d - 11; d1 - 8 ммОтличается
    Сечение провода
    Текущий70 ммАналог25 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Область применения
    Текущийоконцевание опрессовкой медных кабелей и проводов под крепежный болтАналогоконцевание опрессовкой медных кабелей и проводов под крепежный болтСовпадает
    Открыть товар
  • Параметрический вариантКВТТМЛ 35-10-9Арт. RU 112782
    104,69 ₽5 шт по каталогу

    Совпадает 2 из 5 сравнимых параметров

    Глубина
    ТекущийL - 65 ммАналогL - 60 ммОтличается
    Основные размеры
    ТекущийD - 10,5; B - 24; L - 65; d - 16; d1 - 13 ммАналогD - 10,5; B - 20; L - 60; d - 12; d1 - 9 ммОтличается
    Сечение провода
    Текущий70 ммАналог35 ммОтличается
    Материал
    Текущиймедь луженаяАналогмедь луженаяСовпадает
    Область применения
    Текущийоконцевание опрессовкой медных кабелей и проводов под крепежный болтАналогоконцевание опрессовкой медных кабелей и проводов под крепежный болтСовпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
