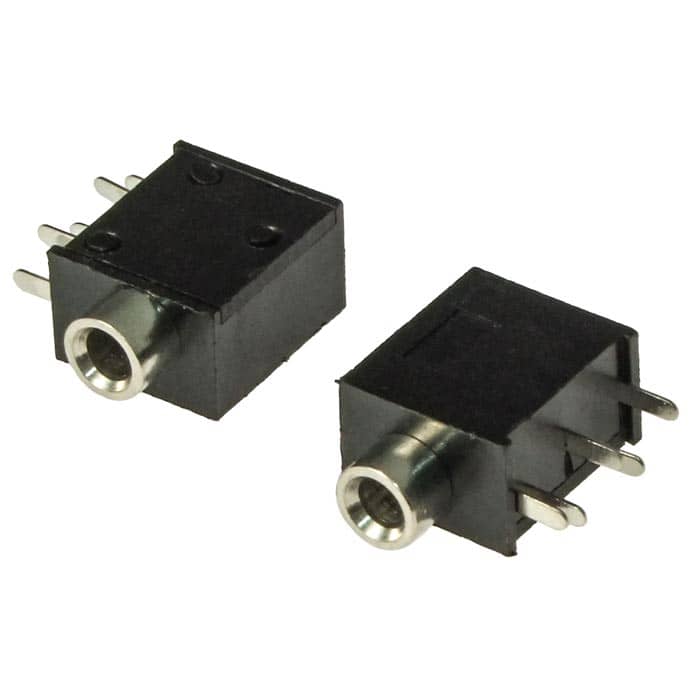

Разъём аудио RUICHI TKX3-3.5-11 PCB jack, гнездо на плату
Разъём аудио RUICHI TKX3-3.5-11 PCB jack, гнездо на плату
Товар подлежит обязательной маркировке- MPN
- TKX3-3.5-11 PCB jack
- Бренд
- Ruichi
- Артикул RU
- 107770
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 200 шт · только целая упаковка
- Фасовка
- 50 / 200 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet отсутствует — можно запросить
500 шт в наличии8,78 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

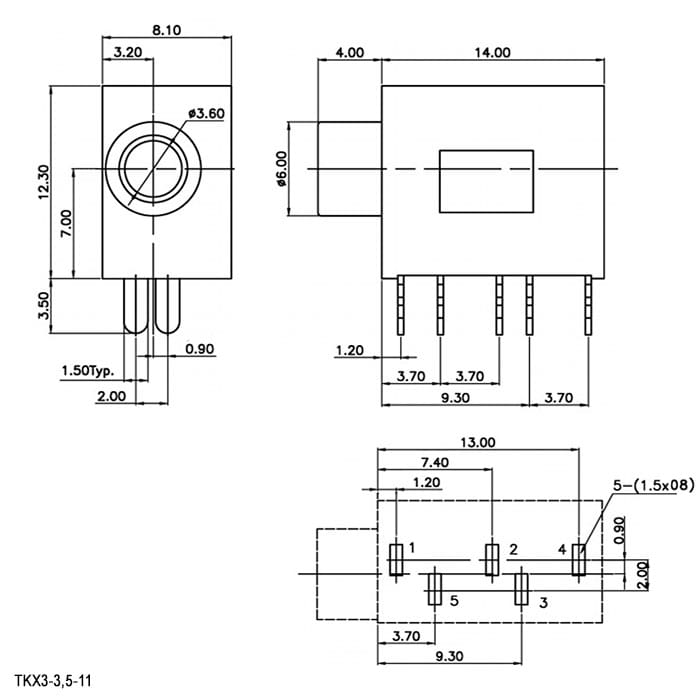

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Характеристики
- Вес брутто
- 2.17
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/3000
- Количество выводов
- 5
- Сопротивление изоляции, МОм, не менее
- 100
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
- Количествово сочлений/ расчлений, не менее
- 5000
- Усилие ввода и извлечения, Н
- 3...20
- Способ монтажа
- на плату, пайка
- Диапазон рабочих температур, °C
- -30...+70
- Номинальное напряжение, В
- 30 (DC)
- Номинальный ток, А
- 0,5
- Тип разъёма
- розетка (гнездо - jack) стерео 3,5 мм
- Глубина, мм
- 18
- Ширина, мм
- 8,1
- Высота, мм
- 12,3 (корпус)
Описание
Разъем аудио используются для подключения различной аудиоаппаратуры. Этот разъем имеет чаще всего три контакта (реже четыре, пять или более). Характеризуется высокой надежностью — она обеспечивается утолщенными прочными контактными штырьками и зубом-замком, который защелкивается при соединении обеих частей разъема, так что разъединиться самостоятельно он не может.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202450 шт2100 шт
2024200 шт2400 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарTKX3-3.5-11 PCB jackRUICHIАрт. RU 107770 8,78 ₽500 шт по каталогу |  8,69 ₽200 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  12,40 ₽3 416 шт по каталогу Совпадает 4 из 4 сравнимых параметров |  11,46 ₽10 800 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  5,51 ₽4 700 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Способ монтажа | на плату, пайка | на плату, пайкаСовпадает | на плату, пайкаСовпадает | на плату/ панель, пайкаОтличается | на плату, пайкаСовпадает |
| Тип разъёма | розетка (гнездо - jack) стерео 3,5 мм | розетка (гнездо - jack) стерео 3,5 ммСовпадает | —Нет данных | розетка (гнездо - jack) стерео 3,5 ммСовпадает | Розетка аудио (гнездо - jack) 2,5 ммОтличается |
| Контактное сопротивление, мОм, не более | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
| Номинальное напряжение, В | 30 (DC) | 30 (DC)Совпадает | 30 (DC)Совпадает | 30 (DC)Совпадает | 30 (DC)Совпадает |
| Номинальный ток, А | 0,5 | 0,5Совпадает | 0,5Совпадает | 0,5Совпадает | 0,5Совпадает |
- 8,69 ₽200 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Тип разъёма
- Текущийрозетка (гнездо - jack) стерео 3,5 ммАналогрозетка (гнездо - jack) стерео 3,5 ммСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Номинальное напряжение, В
- Текущий30 (DC)Аналог30 (DC)Совпадает
- Номинальный ток, А
- Текущий0,5Аналог0,5Совпадает
- 12,40 ₽3 416 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Тип разъёма
- Текущийрозетка (гнездо - jack) стерео 3,5 ммАналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Номинальное напряжение, В
- Текущий30 (DC)Аналог30 (DC)Совпадает
- Номинальный ток, А
- Текущий0,5Аналог0,5Совпадает
- 11,46 ₽10 800 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату/ панель, пайкаОтличается
- Тип разъёма
- Текущийрозетка (гнездо - jack) стерео 3,5 ммАналогрозетка (гнездо - jack) стерео 3,5 ммСовпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Номинальное напряжение, В
- Текущий30 (DC)Аналог30 (DC)Совпадает
- Номинальный ток, А
- Текущий0,5Аналог0,5Совпадает
- 5,51 ₽4 700 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Способ монтажа
- Текущийна плату, пайкаАналогна плату, пайкаСовпадает
- Тип разъёма
- Текущийрозетка (гнездо - jack) стерео 3,5 ммАналогРозетка аудио (гнездо - jack) 2,5 ммОтличается
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Номинальное напряжение, В
- Текущий30 (DC)Аналог30 (DC)Совпадает
- Номинальный ток, А
- Текущий0,5Аналог0,5Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
