Datasheet TH-4F pitch 5.08 mm + terminals
Технические параметры, размеры и рекомендации производителя

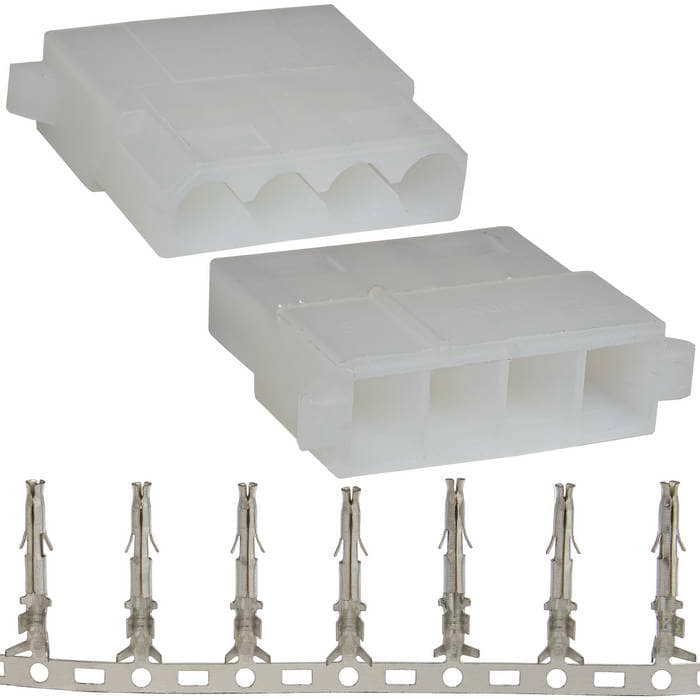

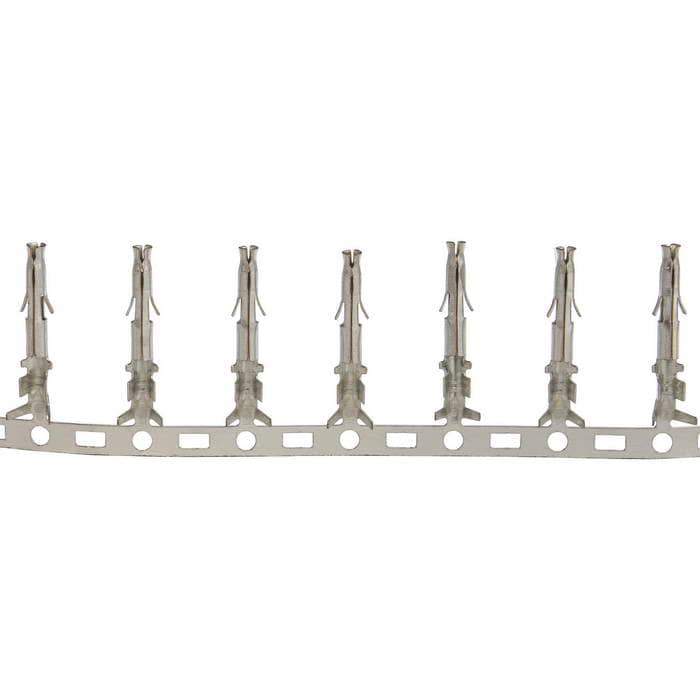

Разъём питания низковольтный RUICHI TH-4F шаг 5.08 мм
клеммныйs, 4 контакта
Товар подлежит обязательной маркировке- MPN
- TH-4F pitch 5.08 mm + terminals
- Бренд
- Ruichi
- Артикул RU
- 107710
Основные параметры
- Номинальный ток, А
- 8
- Сечение провода
- AWG24 - AWG18
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 0,01
- Шаг контактов, мм
- 5,08
- Способ монтажа
- под обжим
4 800 шт в наличии7,80 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 0,01
- Номинальный ток, А
- 8
Монтаж и корпус
- Шаг контактов, мм
- 5,08
- Способ монтажа
- под обжим
- Количество контактов
- 4
- Материал корпуса
- PA66 (UL94V-0/ V-2)
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
Упаковка и вес
- Вес брутто
- 2.55
- Транспортная упаковка: размер/кол-во
- 60*60*29/5000
Другие параметры
- Сечение провода
- AWG24 - AWG18
- Тип разъёма
- разъем питания низковольтный (гнездо) серии SYP
Документация и схема
IMAGE · Схема

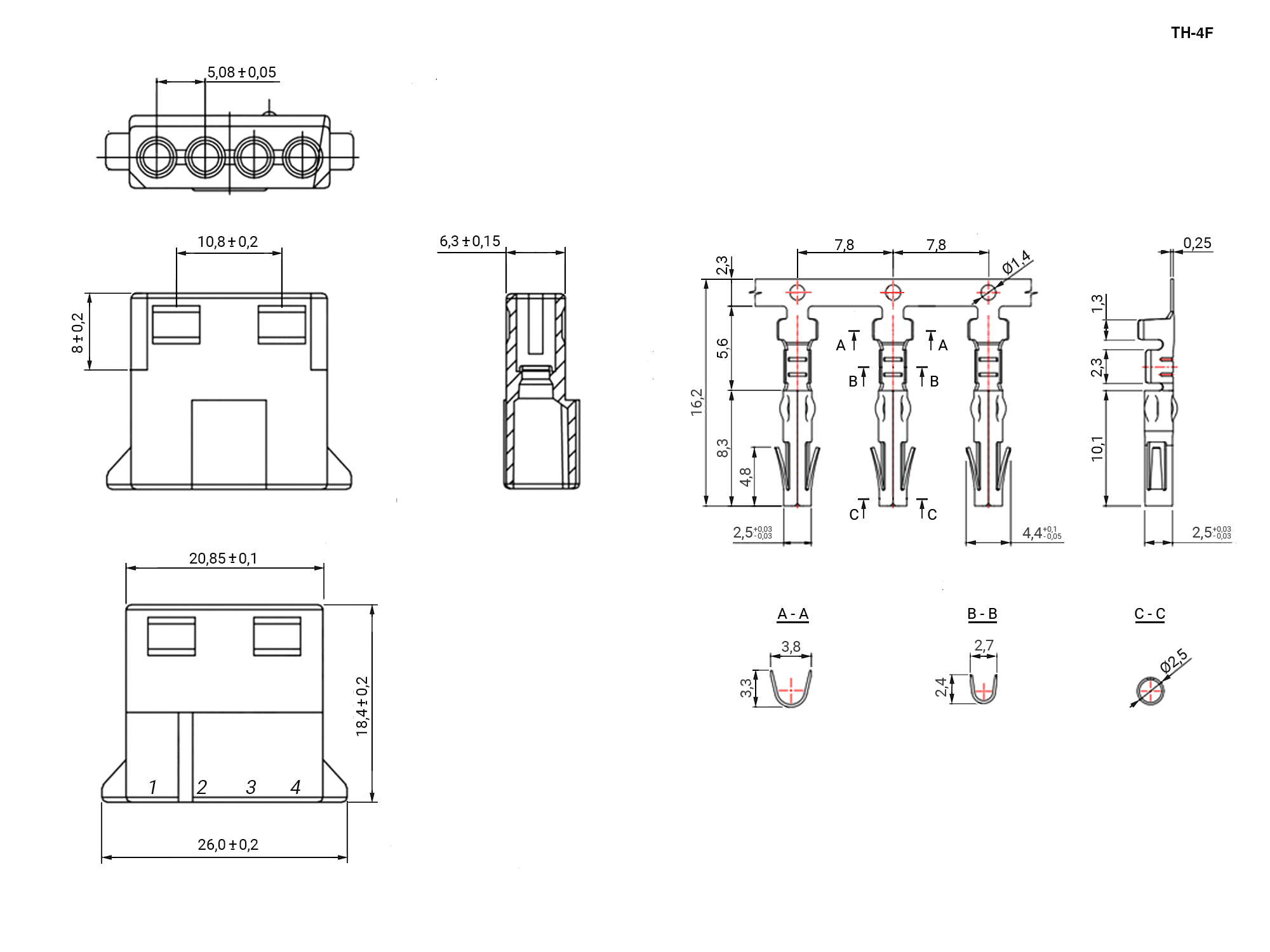

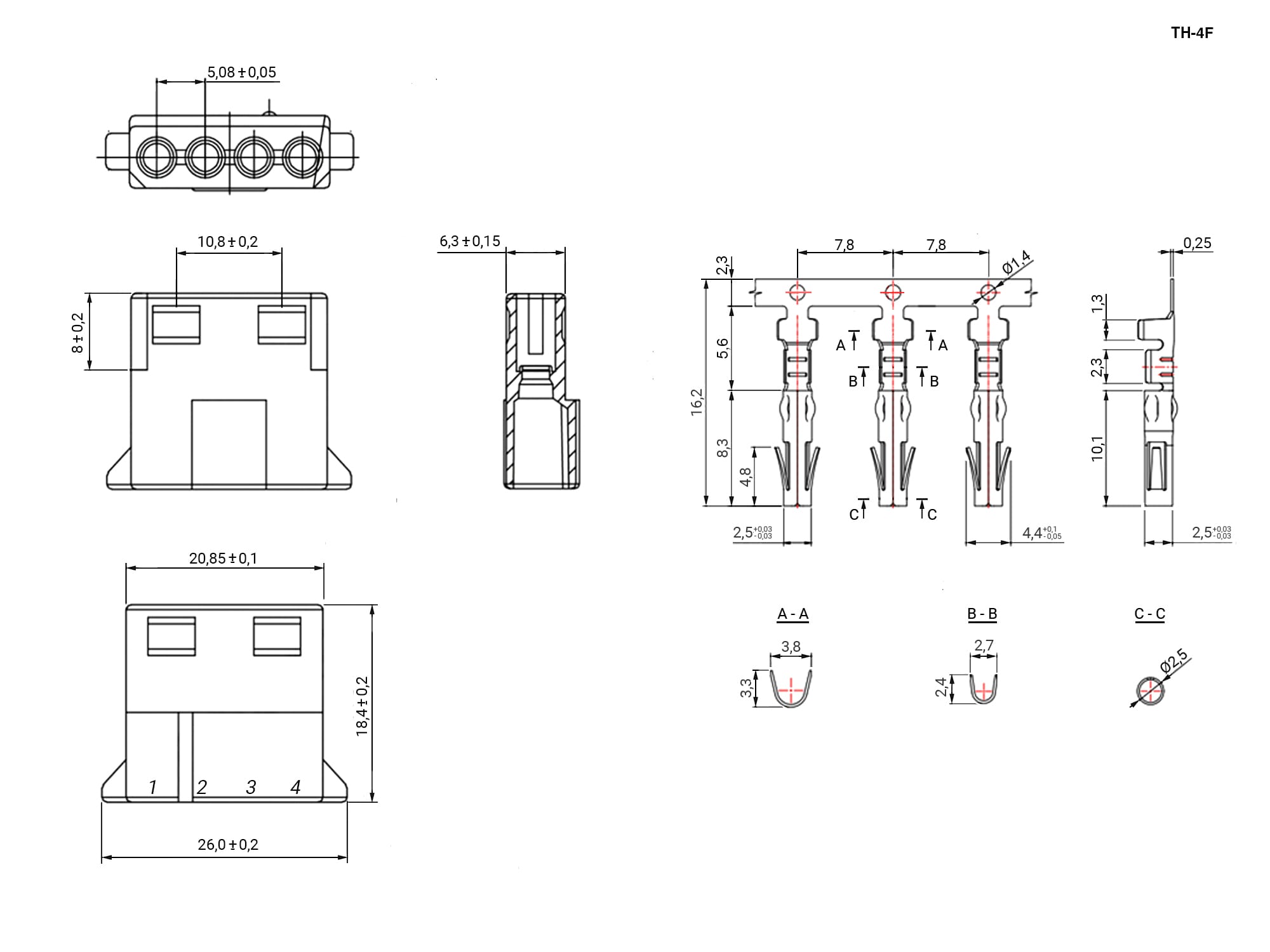

Схема TH-4F pitch 5.08 mm + terminals
Габаритный чертёж и расположение контактов
Условия поставки
Обновлено 04.09.2026- Источник / остаток
- Каталог RU Electronics · 4 800 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 100 шт · только целая упаковка
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Разъемы питания низковольтные представляют собой коннекторы ручного соединения внутреннего объемного монтажа, соединяют цепи с различной нагрузкой. Для более качественного соединения в конструкции разъемов низковольтного питания предусмотрена фиксация с помощью фиксирующих элементов, расположенных на корпусах разъемов.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2026100 шт484 800 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарTH-4F pitch 5.08 mm + terminalsRUICHIАрт. RU 107710 7,80 ₽4 800 шт по каталогу |  7,84 ₽2 700 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  1,96 ₽1 500 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  3,67 ₽7 800 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  4,45 ₽4 500 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Количество контактов | 4 | 4Совпадает | 4Совпадает | 2Отличается | 2Отличается |
| Материал корпуса | PA66 (UL94V-0/ V-2) | PA66 (UL94V-0/ V-2)Совпадает | PA66 (UL94V-0/ V-2)Совпадает | PA66 (UL94V-0/ V-2)Совпадает | PA66 (UL94V-0/ V-2)Совпадает |
| Способ монтажа | под обжим | под обжимСовпадает | под обжимСовпадает | под обжимСовпадает | под обжимСовпадает |
| Тип разъёма | разъем питания низковольтный (гнездо) серии SYP | разъем питания низковольтный (штекер) серии SYPОтличается | разъем питания низковольтный (розетка) серии HBОтличается | —Нет данных | разъем питания низковольтный (розетка) серии MFCОтличается |
| Контактное сопротивление, мОм, не более | 0,01 | 0,01Совпадает | 10Отличается | 10Отличается | 10Отличается |
- 7,84 ₽2 700 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Количество контактов
- Текущий4Аналог4Совпадает
- Материал корпуса
- ТекущийPA66 (UL94V-0/ V-2)АналогPA66 (UL94V-0/ V-2)Совпадает
- Способ монтажа
- Текущийпод обжимАналогпод обжимСовпадает
- Тип разъёма
- Текущийразъем питания низковольтный (гнездо) серии SYPАналогразъем питания низковольтный (штекер) серии SYPОтличается
- Контактное сопротивление, мОм, не более
- Текущий0,01Аналог0,01Совпадает
- 1,96 ₽1 500 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Количество контактов
- Текущий4Аналог4Совпадает
- Материал корпуса
- ТекущийPA66 (UL94V-0/ V-2)АналогPA66 (UL94V-0/ V-2)Совпадает
- Способ монтажа
- Текущийпод обжимАналогпод обжимСовпадает
- Тип разъёма
- Текущийразъем питания низковольтный (гнездо) серии SYPАналогразъем питания низковольтный (розетка) серии HBОтличается
- Контактное сопротивление, мОм, не более
- Текущий0,01Аналог10Отличается
- 3,67 ₽7 800 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Количество контактов
- Текущий4Аналог2Отличается
- Материал корпуса
- ТекущийPA66 (UL94V-0/ V-2)АналогPA66 (UL94V-0/ V-2)Совпадает
- Способ монтажа
- Текущийпод обжимАналогпод обжимСовпадает
- Тип разъёма
- Текущийразъем питания низковольтный (гнездо) серии SYPАналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущий0,01Аналог10Отличается
- 4,45 ₽4 500 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Количество контактов
- Текущий4Аналог2Отличается
- Материал корпуса
- ТекущийPA66 (UL94V-0/ V-2)АналогPA66 (UL94V-0/ V-2)Совпадает
- Способ монтажа
- Текущийпод обжимАналогпод обжимСовпадает
- Тип разъёма
- Текущийразъем питания низковольтный (гнездо) серии SYPАналогразъем питания низковольтный (розетка) серии MFCОтличается
- Контактное сопротивление, мОм, не более
- Текущий0,01Аналог10Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
