Datasheet SZC21 9P-F-M
Технические параметры, размеры и рекомендации производителя

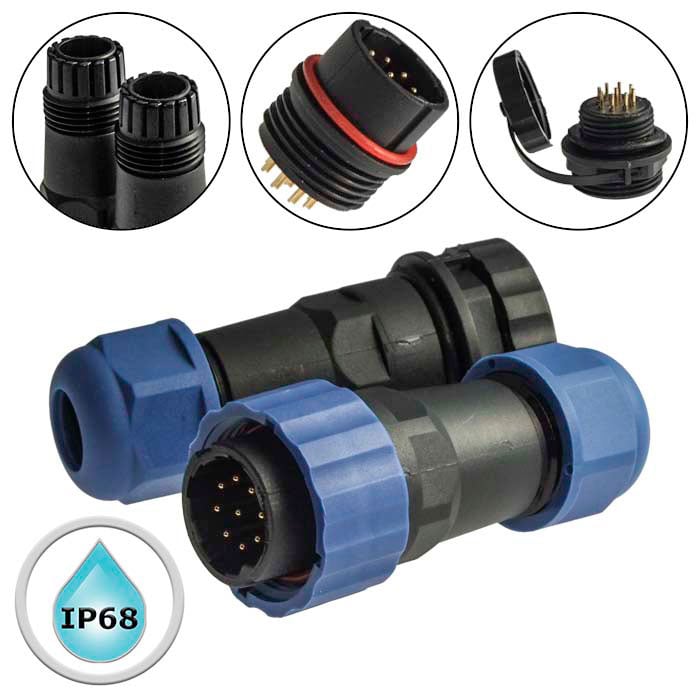

Разъём герметичный SZC21 9P-F-M
9 контактов
Товар подлежит обязательной маркировке- MPN
- SZC21 9P-F-M
- Бренд
- SZC
- Артикул RU
- 106679
Основные параметры
- Номинальный ток, А
- 5
- Номинальное напряжение, В
- 250
- Класс защиты
- IP68
- Тип соединения
- кабель - кабель
- Диаметр входящего кабеля, мм
- 12 (PG13,5)
- Контактное сопротивление, мОм, не более
- 2
34 шт в наличии350,01 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, мОм, не более
- 2
- Сопротивление изоляции, МОм, не менее
- 2000
- Номинальное напряжение, В
- 250
- Номинальный ток, А
- 5
Монтаж и корпус
- Диаметр входящего кабеля, мм
- 12 (PG13,5)
- Количество контактов
- 9 х Ф1,0 мм
- Материал корпуса
- PA66 UL94V-0
- Глубина, мм
- вилка/ розетка - 66
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+85
- Класс защиты
- IP68
Упаковка и вес
- Вес брутто
- 61.67
- Транспортная упаковка: размер/кол-во
- 48*32*22.5/150
Другие параметры
- Тип соединения
- кабель - кабель
- Тип разъёма
- Разъем герметичный серии SZC21 (комплект)
- Цвет
- корпус - черный; накидные гайки - синие

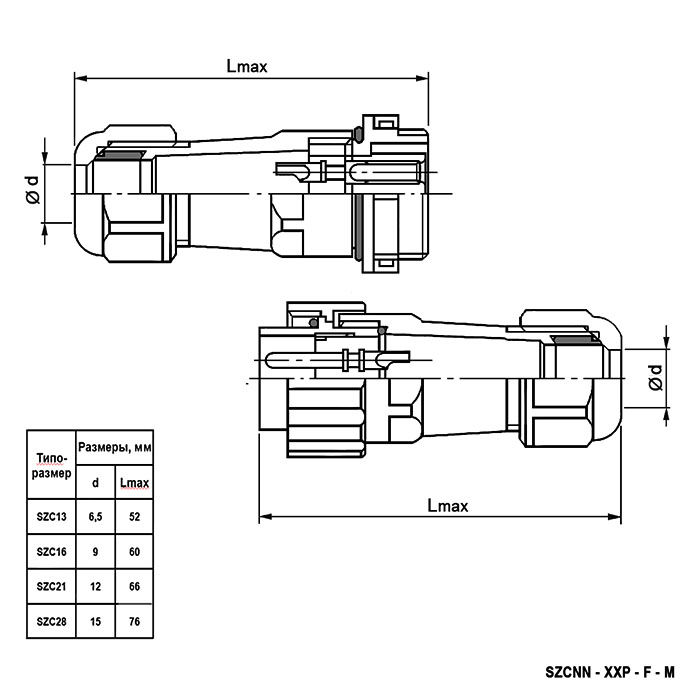

Документация и схема
Условия поставки
Обновлено 02.09.2026- Источник / остаток
- Каталог RU Electronics · 34 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 10 шт · только целая упаковка
- Фасовка
- 1 / 2 / 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2023 / 2022 / 2025
- Документация
- Datasheet: 1
Описание
Разъем герметичный являются пылезащищенным и влагозащищенным. Он соответствует высокой степени защиты (IP68/IP67), что гарантирует работу разъемов при длительном погружении в воду (более 30 минут) на глубину больше 1м.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20231 шт22 шт
20222 шт12 шт
202510 шт330 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSZC21 9P-F-MSZCАрт. RU 106679 350,01 ₽34 шт по каталогу |  350,01 ₽380 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  350,01 ₽1 418 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  510,30 ₽73 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  550,00 ₽172 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем герметичный серии SZC21 (комплект) | Разъем герметичный серии SZC21 (комплект)Совпадает | Разъем герметичный серии SZC21 (комплект)Совпадает | Разъем герметичный серии SZC21 (комплект)Совпадает | Разъем герметичный серии SZC21 (комплект)Совпадает |
| Количество контактов | 9 х Ф1,0 мм | 3 х Ф2,8 ммОтличается | 4 х Ф2,8 ммОтличается | 3 х Ф2,8 ммОтличается | 6 х Ф1,8 ммОтличается |
| Материал корпуса | PA66 UL94V-0 | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает |
| Контактное сопротивление, мОм, не более | 2 | 2Совпадает | 2Совпадает | 2Совпадает | 2Совпадает |
| Сопротивление изоляции, МОм, не менее | 2000 | 2000Совпадает | 2000Совпадает | 2000Совпадает | 2000Совпадает |
- 350,01 ₽380 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC21 (комплект)АналогРазъем герметичный серии SZC21 (комплект)Совпадает
- Количество контактов
- Текущий9 х Ф1,0 ммАналог3 х Ф2,8 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 350,01 ₽1 418 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC21 (комплект)АналогРазъем герметичный серии SZC21 (комплект)Совпадает
- Количество контактов
- Текущий9 х Ф1,0 ммАналог4 х Ф2,8 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 510,30 ₽73 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC21 (комплект)АналогРазъем герметичный серии SZC21 (комплект)Совпадает
- Количество контактов
- Текущий9 х Ф1,0 ммАналог3 х Ф2,8 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 550,00 ₽172 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC21 (комплект)АналогРазъем герметичный серии SZC21 (комплект)Совпадает
- Количество контактов
- Текущий9 х Ф1,0 ммАналог6 х Ф1,8 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
