Datasheet SZC21 3P-M-FE
Технические параметры, размеры и рекомендации производителя

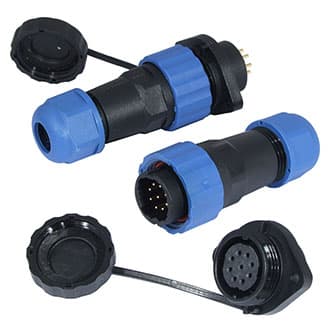

Герметичные разъемы разных типов
Товар подлежит обязательной маркировке

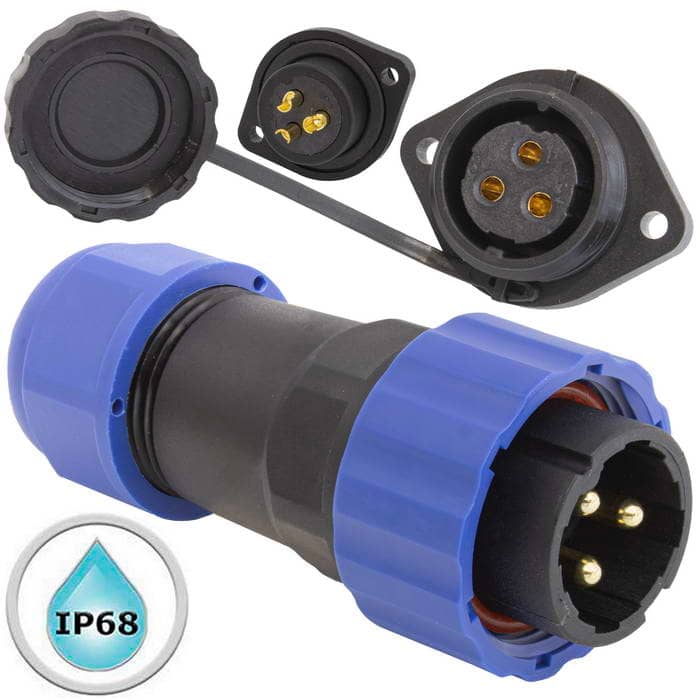

Разъём герметичный SZC21 3P-M-FE, 3 контакта
Разъём герметичный SZC21 3P-M-FE, 3 контакта
Товар подлежит обязательной маркировке- MPN
- SZC21 3P-M-FE
- Бренд
- SZC
- Артикул RU
- 106702
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 74 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 10 шт · только целая упаковка
- Фасовка
- 1 / 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
74 шт в наличии510,30 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

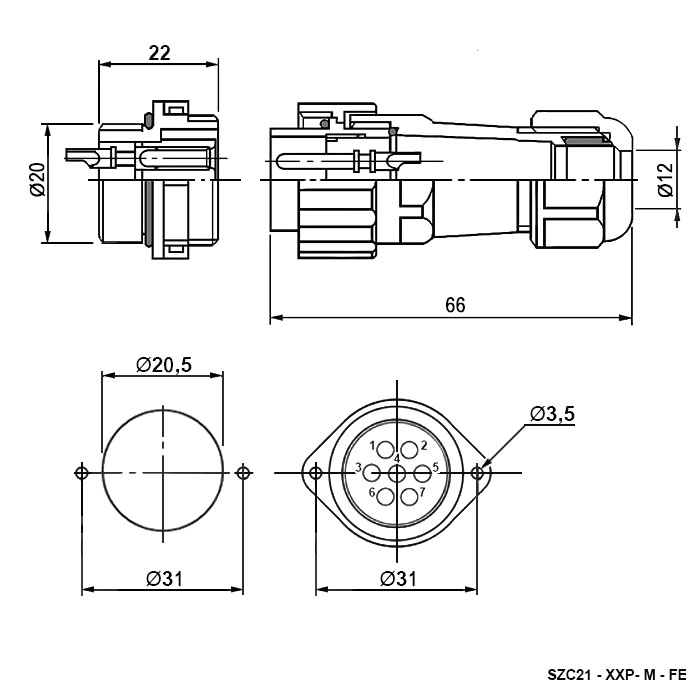

Документация и схема
Характеристики
- Тип соединения

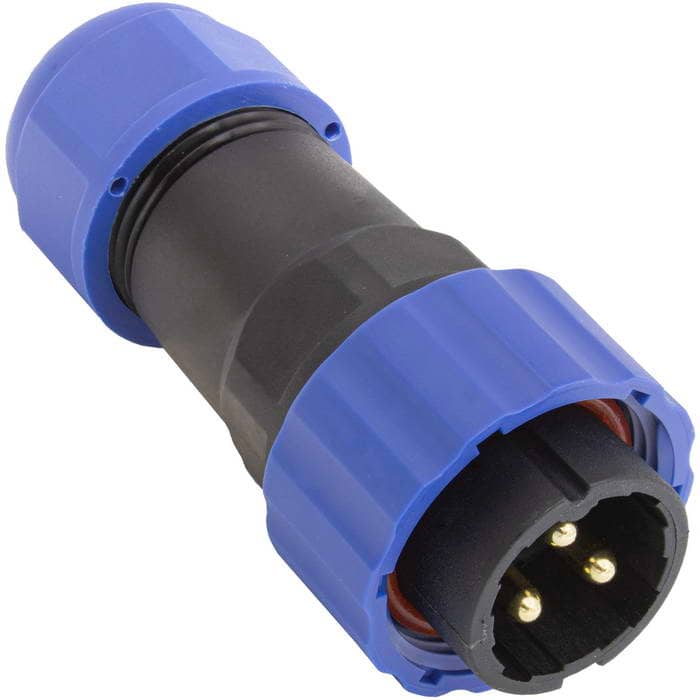

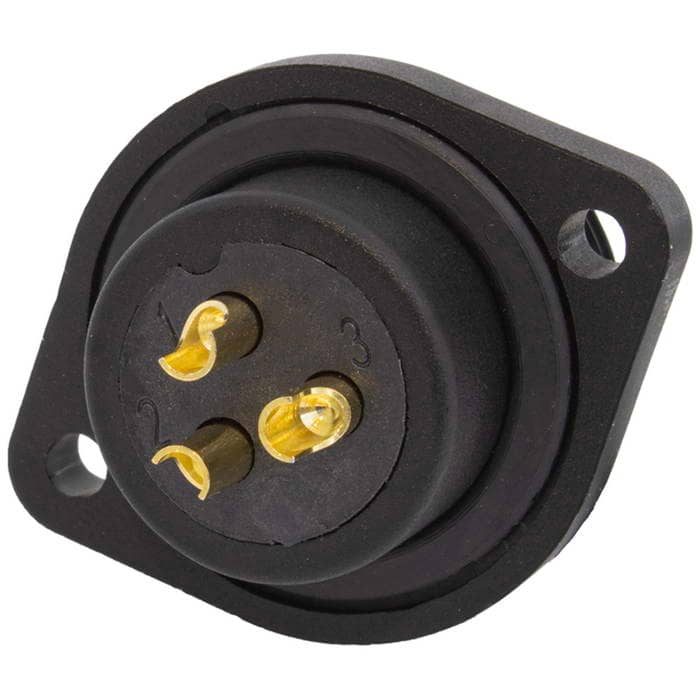

- кабель (вилка) - блок (розетка фланцевая)
- Особенности конструкции

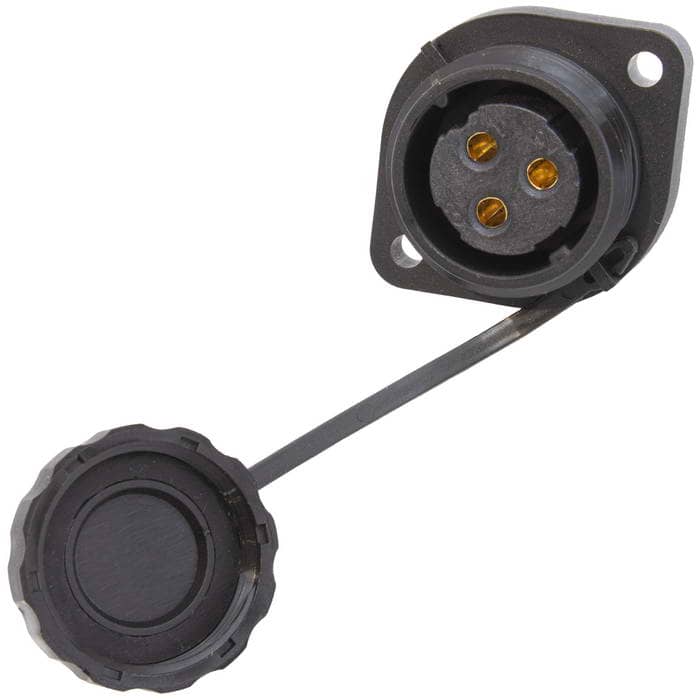

- с заглушкой на блочной части
- Диаметр входящего кабеля, мм
- 12 (PG13,5)
- Контактное сопротивление, мОм, не более
- 2
- Сопротивление изоляции, МОм, не менее
- 2000
- Диэлектрическая прочность, В
- 1500
- Размер установочного отверстия, мм
- Ф20,5
- Длина в сборе, мм
- 79,5 min
- Внешний диаметр, мм
- корпус - 23,5; накид. гайка - 28
- Вес брутто
- 53.20
- Транспортная упаковка: размер/кол-во
- 63*33*28/100
- Диапазон рабочих температур, °C
- -25...+85
- Номинальное напряжение, В
- 250
- Номинальный ток, А
- 25
- Тип разъёма
- Разъем герметичный серии SZC21 (комплект)
- Количество контактов
- 3 х Ф2,8 мм
- Класс защиты
- IP68
- Материал корпуса
- PA66 UL94V-0
- Цвет
- корпус - черный; накидные гайки - синие
- Глубина, мм
- вилка - 66; розетка - 22
- Ширина, мм
- розетка - 38,7
- Высота, мм
- розетка - 29,8
Описание
Разъем герметичный являются пылезащищенным и влагозащищенным. Он соответствует высокой степени защиты (IP68/IP67), что гарантирует работу разъемов при длительном погружении в воду (более 30 минут) на глубину больше 1м.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20261 шт2424 шт
202610 шт550 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSZC21 3P-M-FESZCАрт. RU 106702 510,30 ₽74 шт по каталогу |  350,01 ₽540 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  550,00 ₽173 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  589,06 ₽102 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  607,11 ₽4 шт по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем герметичный серии SZC21 (комплект) | Разъем герметичный серии SZC21 (комплект)Совпадает | Разъем герметичный серии SZC21 (комплект)Совпадает | Разъем герметичный серии SZC21 (комплект)Совпадает | Разъем герметичный серии SZC21 (комплект)Совпадает |
| Количество контактов | 3 х Ф2,8 мм | 3 х Ф2,8 ммСовпадает | 6 х Ф1,8 ммОтличается | 12 х Ф1,0 ммОтличается | 9 х Ф1,0 ммОтличается |
| Материал корпуса | PA66 UL94V-0 | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает |
| Контактное сопротивление, мОм, не более | 2 | 2Совпадает | 2Совпадает | 2Совпадает | 2Совпадает |
| Сопротивление изоляции, МОм, не менее | 2000 | 2000Совпадает | 2000Совпадает | 2000Совпадает | 2000Совпадает |
- 350,01 ₽540 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC21 (комплект)АналогРазъем герметичный серии SZC21 (комплект)Совпадает
- Количество контактов
- Текущий3 х Ф2,8 ммАналог3 х Ф2,8 ммСовпадает
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 550,00 ₽173 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC21 (комплект)АналогРазъем герметичный серии SZC21 (комплект)Совпадает
- Количество контактов
- Текущий3 х Ф2,8 ммАналог6 х Ф1,8 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 589,06 ₽102 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC21 (комплект)АналогРазъем герметичный серии SZC21 (комплект)Совпадает
- Количество контактов
- Текущий3 х Ф2,8 ммАналог12 х Ф1,0 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 607,11 ₽4 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC21 (комплект)АналогРазъем герметичный серии SZC21 (комплект)Совпадает
- Количество контактов
- Текущий3 х Ф2,8 ммАналог9 х Ф1,0 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
