Datasheet SZC13 5P-M-FB
Технические параметры, размеры и рекомендации производителя

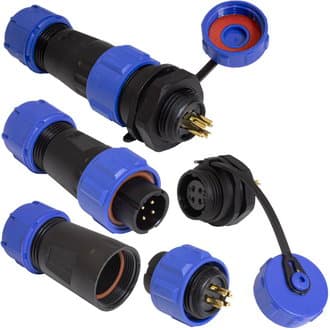

Герметичные разъемы разных типов
Товар подлежит обязательной маркировке

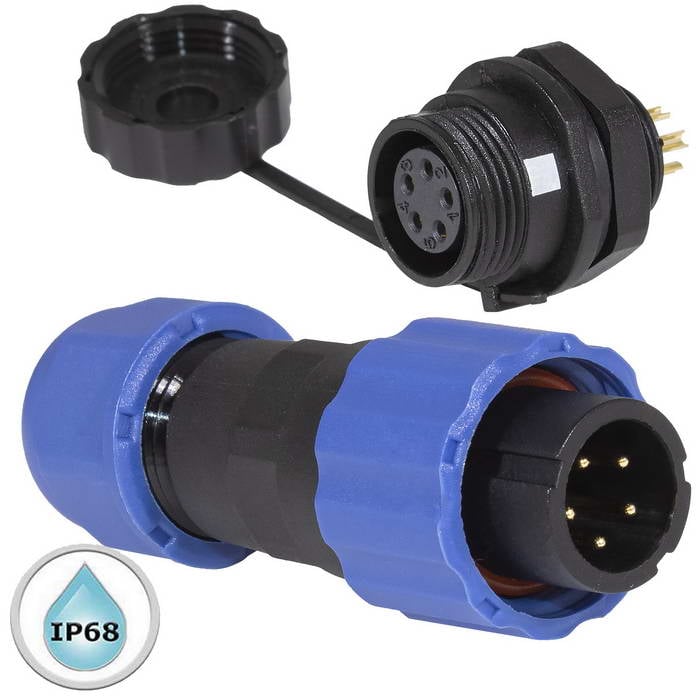

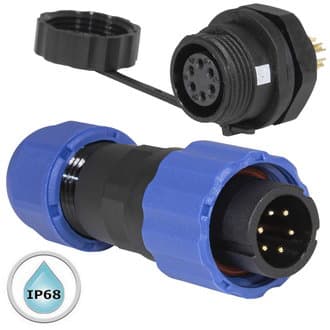

Герметичный разъем (комплект) с заглушкой SZC 28 5P-M-FB, вилка-розетка, 5 контактов, диаметр входящего кабеля 6.5 мм, IP68, 5 А, 250 В, корпус PA66 UL94V-0, черный, накидные гайки синие
Герметичный разъем (комплект) с заглушкой SZC 28 5P-M-FB, вилка-розетка, 5 контактов, диаметр входящего кабеля 6.5 мм, IP68, 5 А, 250 В, корпус PA66 UL94V-0, черный, накидные гайки синие
Товар подлежит обязательной маркировке- MPN
- SZC13 5P-M-FB
- Бренд
- Ruichi
- Артикул RU
- 106662
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 1 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 10 шт · только целая упаковка
- Фасовка
- 1 / 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet: 1
1 шт в наличии291,60 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Тип соединения

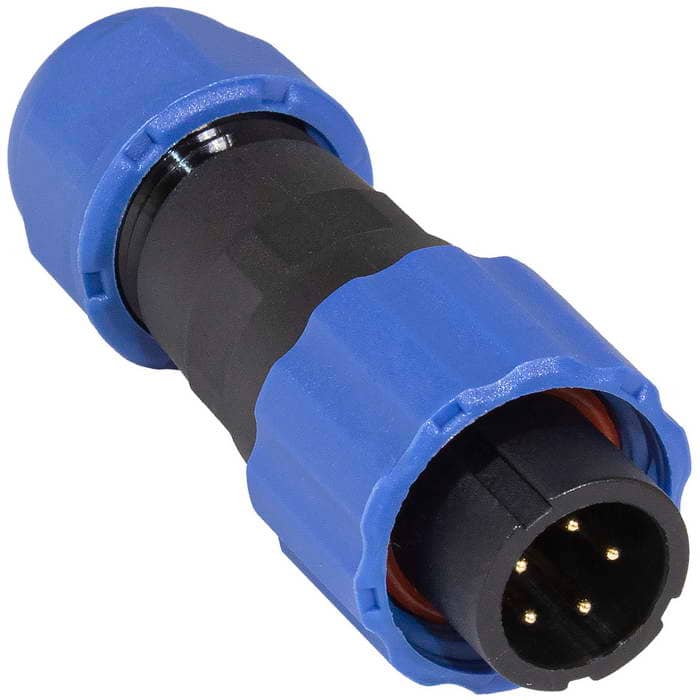

- кабель (вилка) - блок (розетка)
- Особенности конструкции

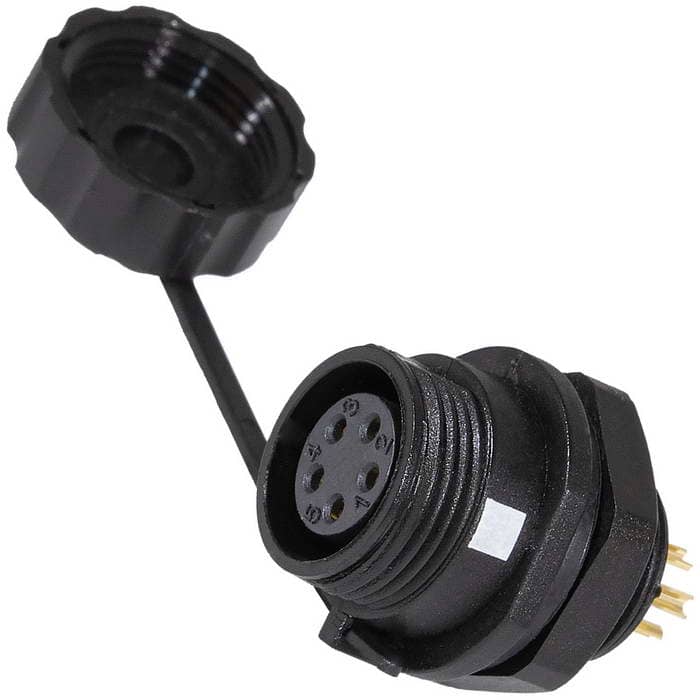

- с заглушкой на блочной части
- Диаметр входящего кабеля, мм
- 6,5 (PG7)
- Контактное сопротивление, мОм, не более
- 2
- Сопротивление изоляции, МОм, не менее
- 2000
- Размер установочного отверстия, мм
- Ф13
- Внешний диаметр, мм
- Ф19.5
- Вес брутто
- 19.03
- Транспортная упаковка: размер/кол-во
- 62.5*34*28.5/400
- Диапазон рабочих температур, °C
- -25...+85
- Номинальное напряжение, В
- 250
- Номинальный ток, А
- 5
- Тип разъёма
- Разъем герметичный серии SZC13 (комплект)
- Количество контактов
- 5 х Ф1,0 мм
- Класс защиты
- IP68
- Материал корпуса
- PA66 UL94V0
- Цвет
- корпус - черный; накидные гайки - синие
- Глубина, мм
- вилка - 52/ розетка - 22
Описание
Герметичный разъем (комплект) с заглушкой SZC 28 5P-M-FB, вилка-розетка, 5 контактов, диаметр входящего кабеля 6.5 мм, IP68, 5 А, 250 В, корпус PA66 UL94V-0, черный, накидные гайки синие является пылезащищенным и влагозащищенным. Герметичный разъем соответствует высокой степени защиты, что гарантирует работу разъемов при длительном погружении в воду (более 30 минут) на глубину больше 1 м.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20251 шт11 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSZC13 5P-M-FBRUICHIАрт. RU 106662 291,60 ₽1 шт по каталогу |  247,07 ₽190 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  385,79 ₽9 шт по каталогу Совпадает 4 из 5 сравнимых параметров |  290,12 ₽740 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров |  321,03 ₽700 шт ожидается по каталогу Совпадает 4 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем герметичный серии SZC13 (комплект) | Разъем герметичный серии SZC13 (комплект)Совпадает | Разъем герметичный серии SZC13 (комплект)Совпадает | Разъем герметичный серии SZC13 (комплект)Совпадает | Разъем герметичный серии SZC13 (комплект)Совпадает |
| Количество контактов | 5 х Ф1,0 мм | 2 х Ф1,8 ммОтличается | 6 х Ф1,0 ммОтличается | 4 х Ф1,0 ммОтличается | 3 х Ф1,0 ммОтличается |
| Материал корпуса | PA66 UL94V0 | PA66 UL94V0Совпадает | PA66 UL94V0Совпадает | PA66 UL94V0Совпадает | PA66 UL94V0Совпадает |
| Контактное сопротивление, мОм, не более | 2 | 2Совпадает | 2Совпадает | 2Совпадает | 2Совпадает |
| Сопротивление изоляции, МОм, не менее | 2000 | 2000Совпадает | 2000Совпадает | 2000Совпадает | 2000Совпадает |
- 247,07 ₽190 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC13 (комплект)АналогРазъем герметичный серии SZC13 (комплект)Совпадает
- Количество контактов
- Текущий5 х Ф1,0 ммАналог2 х Ф1,8 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V0АналогPA66 UL94V0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 385,79 ₽9 шт по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC13 (комплект)АналогРазъем герметичный серии SZC13 (комплект)Совпадает
- Количество контактов
- Текущий5 х Ф1,0 ммАналог6 х Ф1,0 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V0АналогPA66 UL94V0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 290,12 ₽740 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC13 (комплект)АналогРазъем герметичный серии SZC13 (комплект)Совпадает
- Количество контактов
- Текущий5 х Ф1,0 ммАналог4 х Ф1,0 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V0АналогPA66 UL94V0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
- 321,03 ₽700 шт ожидается по каталогу
Совпадает 4 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный серии SZC13 (комплект)АналогРазъем герметичный серии SZC13 (комплект)Совпадает
- Количество контактов
- Текущий5 х Ф1,0 ммАналог3 х Ф1,0 ммОтличается
- Материал корпуса
- ТекущийPA66 UL94V0АналогPA66 UL94V0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий2Аналог2Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий2000Аналог2000Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
