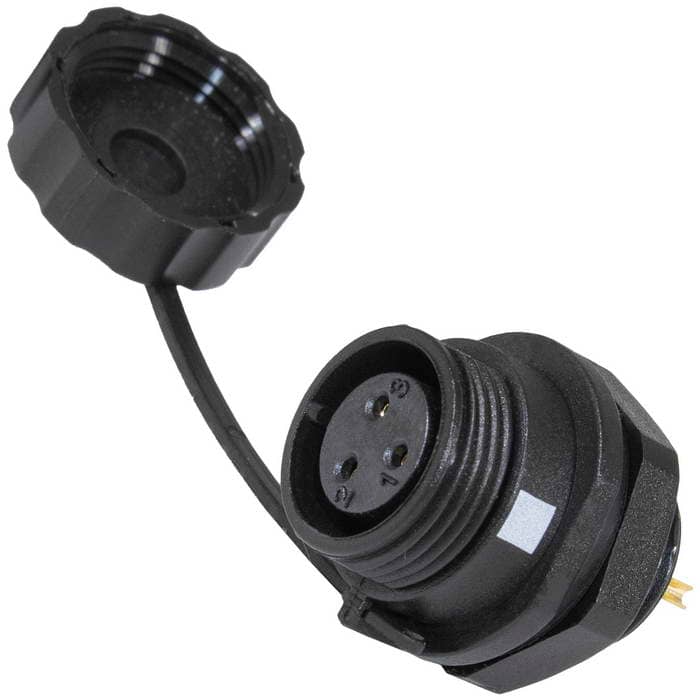

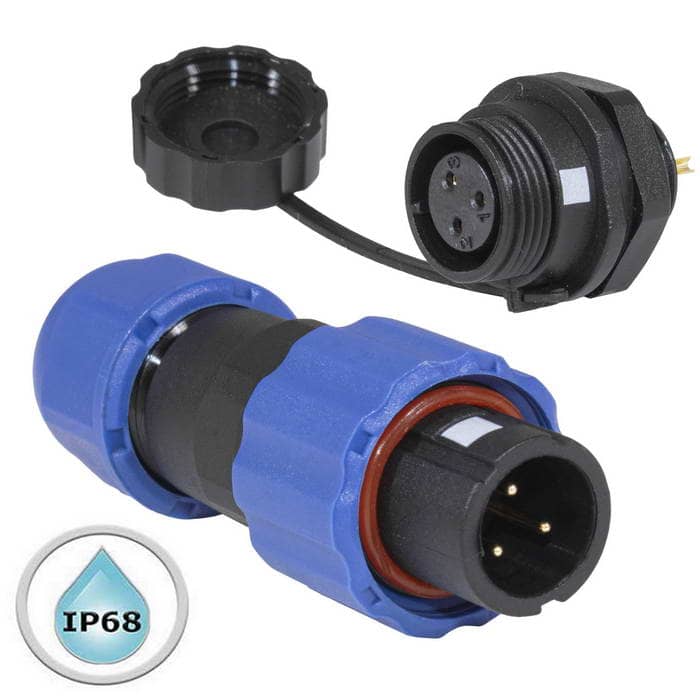

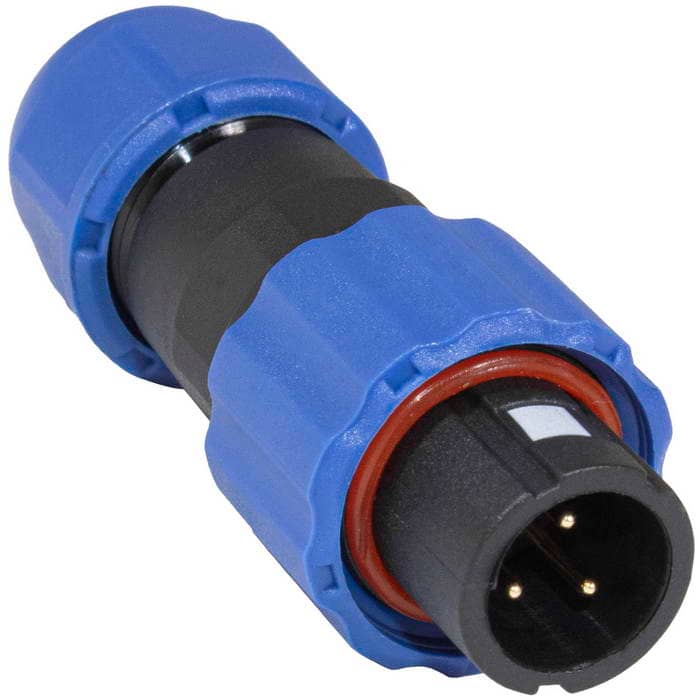

Герметичный разъем (комплект) с заглушкой SZC 13 3P-M-FB

вилка-розетка, 3 контакта, диаметр входящего кабеля 6.5 мм, IP68, 5 А, 250 В, корпус PA66 UL94V-0, черный, накидные гайки синие

Товар подлежит обязательной маркировке
MPN
SZC13 3P-M-FB
Бренд
Ruichi
Артикул RU
106660

Основные параметры

Номинальный ток, А
5
Номинальное напряжение, В
250
Класс защиты
IP68
Тип соединения
кабель (вилка) - блок (розетка)
Особенности конструкции
с заглушкой на блочной части
Диаметр входящего кабеля, мм
6,5 (PG7)
Все характеристики
Документация
390 шт в наличии353,78 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

18 параметров из источника

Электрические параметры

Контактное сопротивление, мОм, не более
2
Сопротивление изоляции, МОм, не менее
2000
Номинальное напряжение, В
250
Номинальный ток, А
5

Монтаж и корпус

Диаметр входящего кабеля, мм
6,5 (PG7)
Размер установочного отверстия, мм
Ф13
Внешний диаметр, мм
Ф19.5
Количество контактов
3 х Ф1,6 мм
Материал корпуса
PA66 UL94V0
Глубина, мм
вилка - 52/ розетка - 22

Условия эксплуатации

Диапазон рабочих температур, °C
-25...+85
Класс защиты
IP68

Упаковка и вес

Вес брутто
18.42
Транспортная упаковка: размер/кол-во
48*32*22.5/600

Другие параметры

Тип соединения
кабель (вилка) - блок (розетка)
Особенности конструкции
с заглушкой на блочной части
Тип разъёма

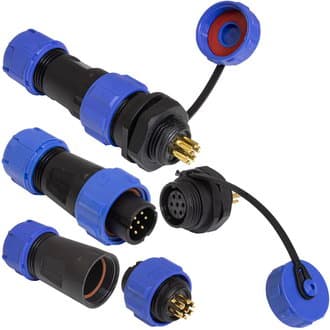

Разъем герметичный серии SZC13 (комплект)
Цвет
корпус - черный; накидные гайки - синие

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема SZC13 3P-M-FB
IMAGE · Схема

Схема SZC13 3P-M-FB

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 28.08.2026
Источник / остаток
Каталог RU Electronics · 390 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
601 шт · только целая упаковка
Фасовка
5 / 10 шт в упаковке
Date code / партия
Год / маркировка: 2026

Описание

Герметичный разъем (комплект) с заглушкой SZC 13 3P-M-FB, вилка-розетка, 3 контакта, диаметр входящего кабеля 6.5 мм, IP68, 5 А, 250 В, корпус PA66 UL94V-0, черный, накидные гайки синие является пылезащищенным и влагозащищенным. Герметичный разъем соответствует высокой степени защиты, что гарантирует работу разъемов при длительном погружении в воду (более 30 минут) на глубину больше 1 м.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт39390 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSZC13 3P-M-FBRUICHIАрт. RU 106660
353,78 ₽390 шт по каталогу
Параметрический вариантRUICHISZC13 5P-M-FBАрт. RU 106662
359,06 ₽390 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISZC13 7P-M-FBАрт. RU 106664
369,95 ₽150 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISZC13 4P-M-FBАрт. RU 106661
319,70 ₽240 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISZC13 2P-M-FBАрт. RU 106675
278,10 ₽1 270 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Тип разъёмаРазъем герметичный серии SZC13 (комплект)Разъем герметичный серии SZC13 (комплект)СовпадаетРазъем герметичный серии SZC13 (комплект)СовпадаетРазъем герметичный серии SZC13 (комплект)СовпадаетРазъем герметичный серии SZC13 (комплект)Совпадает
Количество контактов3 х Ф1,6 мм5 х Ф1,0 ммОтличается7 х Ф1,0 ммОтличается4 х Ф1,0 ммОтличается2 х Ф1,8 ммОтличается
Материал корпусаPA66 UL94V0PA66 UL94V0СовпадаетPA66 UL94V0СовпадаетPA66 UL94V0СовпадаетPA66 UL94V0Совпадает
Контактное сопротивление, мОм, не более22Совпадает2Совпадает2Совпадает2Совпадает
Сопротивление изоляции, МОм, не менее20002000Совпадает2000Совпадает2000Совпадает2000Совпадает
  • Параметрический вариантRUICHISZC13 5P-M-FBАрт. RU 106662
    359,06 ₽390 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    ТекущийРазъем герметичный серии SZC13 (комплект)АналогРазъем герметичный серии SZC13 (комплект)Совпадает
    Количество контактов
    Текущий3 х Ф1,6 ммАналог5 х Ф1,0 ммОтличается
    Материал корпуса
    ТекущийPA66 UL94V0АналогPA66 UL94V0Совпадает
    Контактное сопротивление, мОм, не более
    Текущий2Аналог2Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий2000Аналог2000Совпадает
    Открыть товар
  • Параметрический вариантRUICHISZC13 7P-M-FBАрт. RU 106664
    369,95 ₽150 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    ТекущийРазъем герметичный серии SZC13 (комплект)АналогРазъем герметичный серии SZC13 (комплект)Совпадает
    Количество контактов
    Текущий3 х Ф1,6 ммАналог7 х Ф1,0 ммОтличается
    Материал корпуса
    ТекущийPA66 UL94V0АналогPA66 UL94V0Совпадает
    Контактное сопротивление, мОм, не более
    Текущий2Аналог2Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий2000Аналог2000Совпадает
    Открыть товар
  • Параметрический вариантRUICHISZC13 4P-M-FBАрт. RU 106661
    319,70 ₽240 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    ТекущийРазъем герметичный серии SZC13 (комплект)АналогРазъем герметичный серии SZC13 (комплект)Совпадает
    Количество контактов
    Текущий3 х Ф1,6 ммАналог4 х Ф1,0 ммОтличается
    Материал корпуса
    ТекущийPA66 UL94V0АналогPA66 UL94V0Совпадает
    Контактное сопротивление, мОм, не более
    Текущий2Аналог2Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий2000Аналог2000Совпадает
    Открыть товар
  • Параметрический вариантRUICHISZC13 2P-M-FBАрт. RU 106675
    278,10 ₽1 270 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Тип разъёма
    ТекущийРазъем герметичный серии SZC13 (комплект)АналогРазъем герметичный серии SZC13 (комплект)Совпадает
    Количество контактов
    Текущий3 х Ф1,6 ммАналог2 х Ф1,8 ммОтличается
    Материал корпуса
    ТекущийPA66 UL94V0АналогPA66 UL94V0Совпадает
    Контактное сопротивление, мОм, не более
    Текущий2Аналог2Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий2000Аналог2000Совпадает
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
