IMAGE · Схема

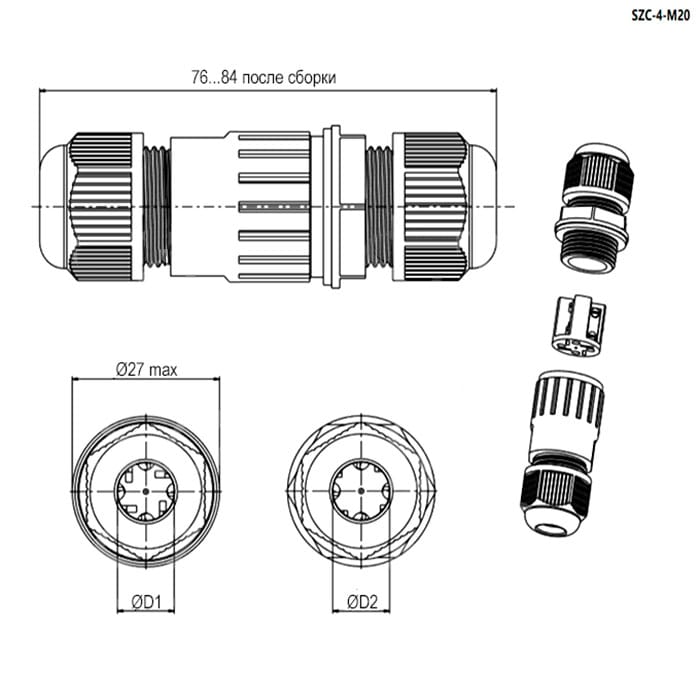

Схема SZC-4-M20 (d=7-10.5mm) IP68 250V/10
Габаритный чертёж и расположение контактов

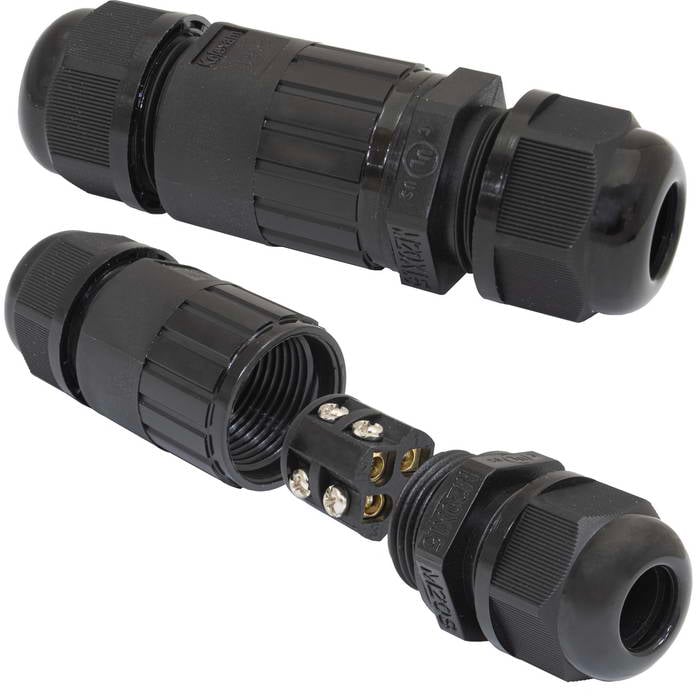

Разъём герметичный SZC-4-M20 (d=7-10.5 мм) IP68 250V/10
4-х полюсный винтовой
Товар подлежит обязательной маркировке- MPN
- SZC-4-M20 (d=7-10.5mm) IP68 250V/10
- Бренд
- SZC
- Артикул RU
- 106737
Основные параметры
- Номинальный ток, А
- 10
- Номинальное напряжение, В
- 250
- Класс защиты
- IP68
- Диаметр входящего кабеля, мм
- 7...10,5
- Сечение провода, мм2
- 2.5
- Максимальный ток, А
- 13
1 918 шт в наличии361,24 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальный ток, А
- 13
- Диэлектрическая прочность, В
- 2500
- Номинальное напряжение, В
- 250
- Номинальный ток, А
- 10
Монтаж и корпус
- Диаметр входящего кабеля, мм
- 7...10,5
- Внешний диаметр, мм
- Ф27 ax
- Материал корпуса
- корпус - пластик высокой прочности неподдерживающий горение
- Материал
- контакты - сплав Cu; уплотнитель - резина EPDM
- Глубина, мм
- в сборе - 76...84
Условия эксплуатации
- Диапазон рабочих температур, °C
- -40...+95
- Класс защиты
- IP68
Упаковка и вес
- Вес брутто
- 30.80
- Транспортная упаковка: размер/кол-во
- 42*28*23.5/350
Другие параметры
- Сечение провода, мм2
- 2.5
- Тип разъёма
- Комплект разъема герметичный винтовой 4-полюсный серии SZC-4 M20
Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 27.08.2026- Источник / остаток
- Каталог RU Electronics · 1 918 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 10 шт · только целая упаковка
- Фасовка
- 2 / 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet отсутствует — можно запросить
Описание
Разъем герметичный являются пылезащищенным и влагозащищенным. Он соответствует высокой степени защиты (IP68/IP67), что гарантирует работу разъемов при длительном погружении в воду (более 30 минут) на глубину больше 1м.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20252 шт48 шт
202510 шт1911 910 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSZC-4-M20 (d=7-10.5mm) IP68 250V/10SZCАрт. RU 106737 361,24 ₽1 918 шт по каталогу |  373,28 ₽393 шт по каталогу Совпадает 4 из 4 сравнимых параметров |  250,00 ₽3 297 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  599,91 ₽813 шт по каталогу Совпадает 2 из 4 сравнимых параметров |  199,99 ₽2 798 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Комплект разъема герметичный винтовой 4-полюсный серии SZC-4 M20 | Комплект разъема герметичный винтовой 4-полюсный серии SZC-4 M20Совпадает | Комплект разъема герметичный винтовой 3-полюсный серии SZC-3 M20Отличается | Комплект разъема герметичный винтовой серии SZC-9000Отличается | Разъем герметичный двухполюсный серии SZC-2-M16Отличается |
| Материал корпуса | корпус - пластик высокой прочности неподдерживающий горение | корпус - пластик высокой прочности неподдерживающий горениеСовпадает | пластик высокой прочности неподдерживающий горениеОтличается | PA66 UL94V-0Отличается | пластик высокой прочности неподдерживающий горениеОтличается |
| Номинальное напряжение, В | 250 | 250Совпадает | 250Совпадает | 250Совпадает | 250Совпадает |
| Номинальный ток, А | 10 | 10Совпадает | 10Совпадает | 10Совпадает | 10Совпадает |
| Максимальный ток, А | 13 | —Нет данных | —Нет данных | —Нет данных | —Нет данных |
- 373,28 ₽393 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Тип разъёма
- ТекущийКомплект разъема герметичный винтовой 4-полюсный серии SZC-4 M20АналогКомплект разъема герметичный винтовой 4-полюсный серии SZC-4 M20Совпадает
- Материал корпуса
- Текущийкорпус - пластик высокой прочности неподдерживающий горениеАналогкорпус - пластик высокой прочности неподдерживающий горениеСовпадает
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- Номинальный ток, А
- Текущий10Аналог10Совпадает
- Максимальный ток, А
- Текущий13Аналог—Нет данных
- 250,00 ₽3 297 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийКомплект разъема герметичный винтовой 4-полюсный серии SZC-4 M20АналогКомплект разъема герметичный винтовой 3-полюсный серии SZC-3 M20Отличается
- Материал корпуса
- Текущийкорпус - пластик высокой прочности неподдерживающий горениеАналогпластик высокой прочности неподдерживающий горениеОтличается
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- Номинальный ток, А
- Текущий10Аналог10Совпадает
- Максимальный ток, А
- Текущий13Аналог—Нет данных
- 599,91 ₽813 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийКомплект разъема герметичный винтовой 4-полюсный серии SZC-4 M20АналогКомплект разъема герметичный винтовой серии SZC-9000Отличается
- Материал корпуса
- Текущийкорпус - пластик высокой прочности неподдерживающий горениеАналогPA66 UL94V-0Отличается
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- Номинальный ток, А
- Текущий10Аналог10Совпадает
- Максимальный ток, А
- Текущий13Аналог—Нет данных
- 199,99 ₽2 798 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Тип разъёма
- ТекущийКомплект разъема герметичный винтовой 4-полюсный серии SZC-4 M20АналогРазъем герметичный двухполюсный серии SZC-2-M16Отличается
- Материал корпуса
- Текущийкорпус - пластик высокой прочности неподдерживающий горениеАналогпластик высокой прочности неподдерживающий горениеОтличается
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- Номинальный ток, А
- Текущий10Аналог10Совпадает
- Максимальный ток, А
- Текущий13Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
