IMAGE · Схема
Схема SZC-2-M16 (d=4-7mm) IP67 250V/10A

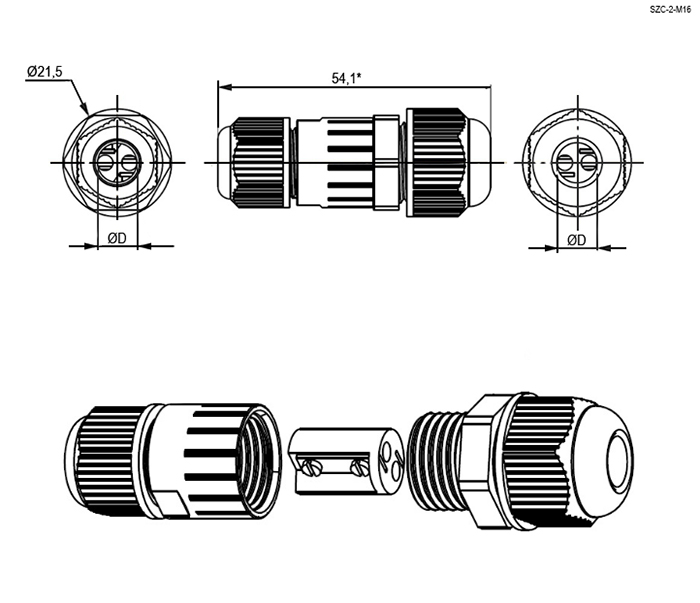

Габаритный чертёж и расположение контактов

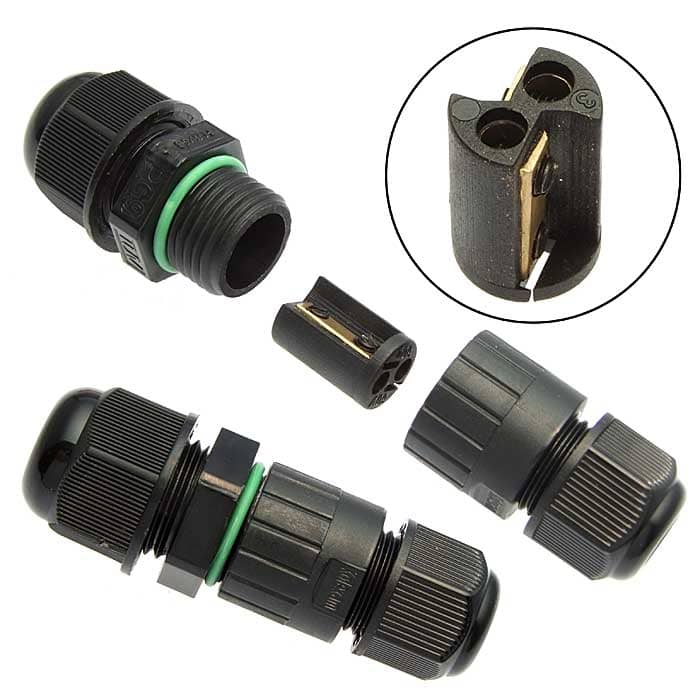

Разъём герметичный SZC-2-M16 (d=4-7 мм) IP67 250V/10A
2-х полюсный
Товар подлежит обязательной маркировке- MPN
- SZC-2-M16 (d=4-7mm) IP67 250V/10A
- Бренд
- SZC
- Артикул RU
- 106733
Основные параметры
- Номинальный ток, А
- 10
- Номинальное напряжение, В
- 250
- Класс защиты
- IP67
- Диаметр входящего кабеля, мм
- 4...7,5
- Сечение провода, мм2
- 2 х 1,5
- Относительная влажность, %
- до 90
2 798 шт в наличии199,99 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Номинальное напряжение, В
- 250
- Номинальный ток, А
- 10
Монтаж и корпус
- Диаметр входящего кабеля, мм
- 4...7,5
- Длина в сборе, мм
- 54,1
- Внешний диаметр, мм
- 21,5
- Материал корпуса
- пластик высокой прочности неподдерживающий горение
- Материал
- контакты - медный сплав; уплотнения - EPDM
Условия эксплуатации
- Относительная влажность, %
- до 90
- Диапазон рабочих температур, °C
- -40...+85
- Класс защиты
- IP67
Упаковка и вес
- Вес брутто
- 15.00
- Транспортная упаковка: размер/кол-во
- 48*32*27/1000
Другие параметры
- Сечение провода, мм2
- 2 х 1,5
- Тип разъёма
- Разъем герметичный двухполюсный серии SZC-2-M16
- Цвет
- черный
Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 26.08.2026- Источник / остаток
- Каталог RU Electronics · 2 798 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 10 шт · только целая упаковка
- Фасовка
- 3 / 5 / 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2025
- Документация
- Datasheet отсутствует — можно запросить
Описание
Разъем герметичный являются пылезащищенным и влагозащищенным. Он соответствует высокой степени защиты (IP68/IP67), что гарантирует работу разъемов при длительном погружении в воду (более 30 минут) на глубину больше 1м.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано3 шт13 шт
20255 шт15 шт
202510 шт2792 790 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSZC-2-M16 (d=4-7mm) IP67 250V/10ASZCАрт. RU 106733 199,99 ₽2 798 шт по каталогу |  250,00 ₽3 297 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  361,24 ₽1 918 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  373,28 ₽393 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  599,91 ₽813 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем герметичный двухполюсный серии SZC-2-M16 | Комплект разъема герметичный винтовой 3-полюсный серии SZC-3 M20Отличается | Комплект разъема герметичный винтовой 4-полюсный серии SZC-4 M20Отличается | Комплект разъема герметичный винтовой 4-полюсный серии SZC-4 M20Отличается | Комплект разъема герметичный винтовой серии SZC-9000Отличается |
| Материал корпуса | пластик высокой прочности неподдерживающий горение | пластик высокой прочности неподдерживающий горениеСовпадает | корпус - пластик высокой прочности неподдерживающий горениеОтличается | корпус - пластик высокой прочности неподдерживающий горениеОтличается | PA66 UL94V-0Отличается |
| Номинальное напряжение, В | 250 | 250Совпадает | 250Совпадает | 250Совпадает | 250Совпадает |
| Номинальный ток, А | 10 | 10Совпадает | 10Совпадает | 10Совпадает | 10Совпадает |
| Внешний диаметр, мм | 21,5 | Ф27 * справочноОтличается | Ф27 axОтличается | Ф24,7 * справочноОтличается | Ф28,6/ Ф26,7Отличается |
- 250,00 ₽3 297 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный двухполюсный серии SZC-2-M16АналогКомплект разъема герметичный винтовой 3-полюсный серии SZC-3 M20Отличается
- Материал корпуса
- Текущийпластик высокой прочности неподдерживающий горениеАналогпластик высокой прочности неподдерживающий горениеСовпадает
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- Номинальный ток, А
- Текущий10Аналог10Совпадает
- Внешний диаметр, мм
- Текущий21,5АналогФ27 * справочноОтличается
- 361,24 ₽1 918 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный двухполюсный серии SZC-2-M16АналогКомплект разъема герметичный винтовой 4-полюсный серии SZC-4 M20Отличается
- Материал корпуса
- Текущийпластик высокой прочности неподдерживающий горениеАналогкорпус - пластик высокой прочности неподдерживающий горениеОтличается
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- Номинальный ток, А
- Текущий10Аналог10Совпадает
- Внешний диаметр, мм
- Текущий21,5АналогФ27 axОтличается
- 373,28 ₽393 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный двухполюсный серии SZC-2-M16АналогКомплект разъема герметичный винтовой 4-полюсный серии SZC-4 M20Отличается
- Материал корпуса
- Текущийпластик высокой прочности неподдерживающий горениеАналогкорпус - пластик высокой прочности неподдерживающий горениеОтличается
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- Номинальный ток, А
- Текущий10Аналог10Совпадает
- Внешний диаметр, мм
- Текущий21,5АналогФ24,7 * справочноОтличается
- 599,91 ₽813 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный двухполюсный серии SZC-2-M16АналогКомплект разъема герметичный винтовой серии SZC-9000Отличается
- Материал корпуса
- Текущийпластик высокой прочности неподдерживающий горениеАналогPA66 UL94V-0Отличается
- Номинальное напряжение, В
- Текущий250Аналог250Совпадает
- Номинальный ток, А
- Текущий10Аналог10Совпадает
- Внешний диаметр, мм
- Текущий21,5АналогФ28,6/ Ф26,7Отличается
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
