PDF · Datasheet
Datasheet SZC-20-3Pin ip67
Технические параметры, размеры и рекомендации производителя

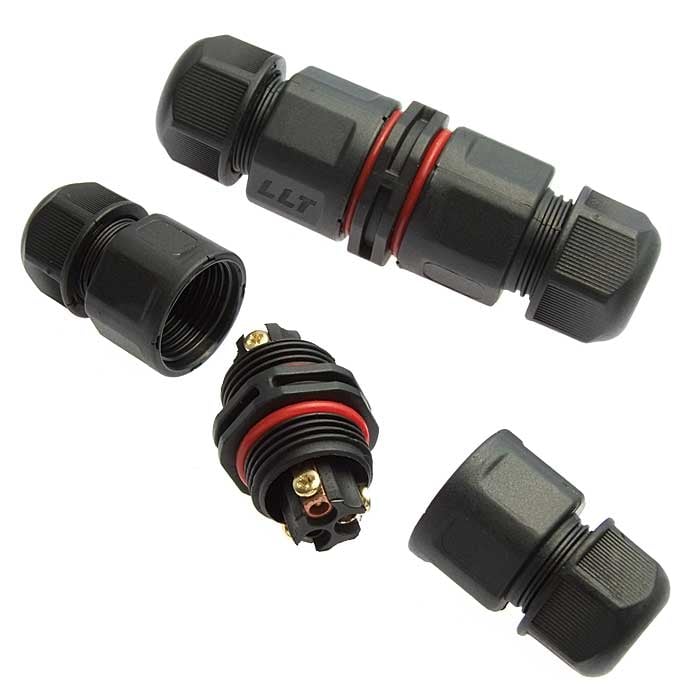

Разъём герметичный SZC-20-3Pin ip67
3 контакта
Товар подлежит обязательной маркировке- MPN
- SZC-20-3Pin ip67
- Бренд
- Ruichi
- Артикул RU
- 106743
Основные параметры
- Класс защиты
- IP67
- Тип соединения
- кабель - кабель/ под винт
- Диаметр входящего кабеля, мм
- 7,5...10
- Максимальный ток, А
- 20
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Диэлектрическая прочность, В
- 1500
230 шт в наличии241,83 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Максимальный ток, А
- 20
- Сопротивление изоляции, МОм, не менее
- 1000 (при Uисп.dc=500 В)
- Диэлектрическая прочность, В
- 1500

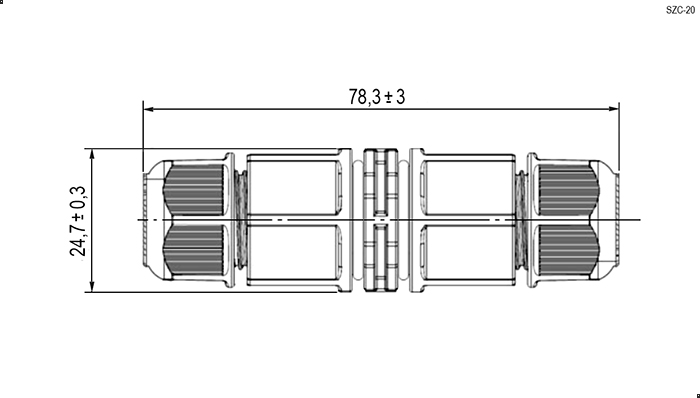

Монтаж и корпус
- Диаметр входящего кабеля, мм
- 7,5...10
- Внешний диаметр, мм
- 24.7
- Количество контактов
- 3
- Материал корпуса
- корпус - нейлон PA66; уплотнитель-резина (силикон)
- Глубина, мм
- в сборе - 78,3
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+105
- Класс защиты
- IP67
Упаковка и вес
- Вес брутто
- 40.10
- Транспортная упаковка: размер/кол-во
- 64*35*28/500
Другие параметры
- Тип соединения
- кабель - кабель/ под винт
- Тип разъёма
- Разъем герметичный трехполюсный серии SZC-20
Документация и схема
Условия поставки
Обновлено 21.08.2026- Источник / остаток
- Каталог RU Electronics · 230 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 10 шт · только целая упаковка
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Разъем герметичный являются пылезащищенным и влагозащищенным. Он соответствует высокой степени защиты (IP68/IP67), что гарантирует работу разъемов при длительном погружении в воду (более 30 минут) на глубину больше 1м.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202610 шт23230 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSZC-20-3Pin ip67RUICHIАрт. RU 106743 241,83 ₽230 шт по каталогу |  224,02 ₽380 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  1 330,50 ₽361 шт по каталогу Совпадает 1 из 4 сравнимых параметров |  220,00 ₽251 шт по каталогу Совпадает 0 из 2 сравнимых параметров |  199,99 ₽2 798 шт по каталогу Совпадает 0 из 2 сравнимых параметров |
|---|---|---|---|---|---|
| Тип разъёма | Разъем герметичный трехполюсный серии SZC-20 | Разъем герметичный двухполюсный серии SZC-20Отличается | Герметичный соединитель серии SZC-450 (комплект вилка - розетка)Отличается | Разъем Т-типа герметичный 3 полюсный винтовойОтличается | Разъем герметичный двухполюсный серии SZC-2-M16Отличается |
| Материал корпуса | корпус - нейлон PA66; уплотнитель-резина (силикон) | корпус - нейлон PA66; уплотнитель-резина (силикон)Совпадает | PA66 UL94V-0Отличается | PA66Отличается | пластик высокой прочности неподдерживающий горениеОтличается |
| Количество контактов | 3 | 2Отличается | 3Совпадает | —Нет данных | —Нет данных |
| Сопротивление изоляции, МОм, не менее | 1000 (при Uисп.dc=500 В) | 1000 (при Uисп.dc=500 В)Совпадает | 500 (при Uисп.dc=500 В)Отличается | —Нет данных | —Нет данных |
| Максимальный ток, А | 20 | 20Совпадает | —Нет данных | —Нет данных | —Нет данных |
- 224,02 ₽380 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный трехполюсный серии SZC-20АналогРазъем герметичный двухполюсный серии SZC-20Отличается
- Материал корпуса
- Текущийкорпус - нейлон PA66; уплотнитель-резина (силикон)Аналогкорпус - нейлон PA66; уплотнитель-резина (силикон)Совпадает
- Количество контактов
- Текущий3Аналог2Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог1000 (при Uисп.dc=500 В)Совпадает
- Максимальный ток, А
- Текущий20Аналог20Совпадает
- 1 330,50 ₽361 шт по каталогу
Совпадает 1 из 4 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный трехполюсный серии SZC-20АналогГерметичный соединитель серии SZC-450 (комплект вилка - розетка)Отличается
- Материал корпуса
- Текущийкорпус - нейлон PA66; уплотнитель-резина (силикон)АналогPA66 UL94V-0Отличается
- Количество контактов
- Текущий3Аналог3Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог500 (при Uисп.dc=500 В)Отличается
- Максимальный ток, А
- Текущий20Аналог—Нет данных
- 220,00 ₽251 шт по каталогу
Совпадает 0 из 2 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный трехполюсный серии SZC-20АналогРазъем Т-типа герметичный 3 полюсный винтовойОтличается
- Материал корпуса
- Текущийкорпус - нейлон PA66; уплотнитель-резина (силикон)АналогPA66Отличается
- Количество контактов
- Текущий3Аналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог—Нет данных
- Максимальный ток, А
- Текущий20Аналог—Нет данных
- 199,99 ₽2 798 шт по каталогу
Совпадает 0 из 2 сравнимых параметров
- Тип разъёма
- ТекущийРазъем герметичный трехполюсный серии SZC-20АналогРазъем герметичный двухполюсный серии SZC-2-M16Отличается
- Материал корпуса
- Текущийкорпус - нейлон PA66; уплотнитель-резина (силикон)Аналогпластик высокой прочности неподдерживающий горениеОтличается
- Количество контактов
- Текущий3Аналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий1000 (при Uисп.dc=500 В)Аналог—Нет данных
- Максимальный ток, А
- Текущий20Аналог—Нет данных
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
