Datasheet SZC-190 4pin (IP68)
Технические параметры, размеры и рекомендации производителя

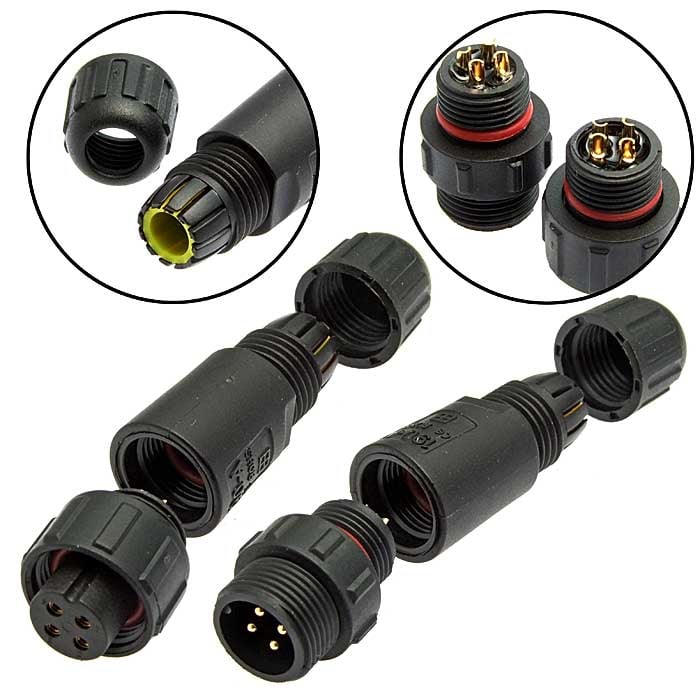

Разъём герметичный SZC-190 4pin (IP68)
4 контакта
Товар подлежит обязательной маркировке- MPN
- SZC-190 4pin (IP68)
- Бренд
- Ruichi
- Артикул RU
- 106759
Основные параметры
- Номинальный ток, А
- 6
- Класс защиты
- IP68
- Тип соединения
- кабель-кабель/ пайка к разъему
- Диаметр входящего кабеля, мм
- 5 - 7
- Сечение провода, мм2
- 4 х 0,75
- Контактное сопротивление, мОм, не более
- 5
165 шт в наличии356,72 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Контактное сопротивление, мОм, не более
- 5
- Сопротивление изоляции, МОм, не менее
- 500 (при Uисп.dc=500 В)
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
- Номинальный ток, А
- 6
Монтаж и корпус
- Диаметр входящего кабеля, мм
- 5 - 7
- Внешний диаметр, мм
- Ф18; Ф17,3
- Количество контактов
- 4 Ф1,5 мм
- Материал корпуса
- PA66 UL94V-0
- Глубина, мм
- вилка - 48,7; розетка -45.6
Условия эксплуатации
- Диапазон рабочих температур, °C
- -25...+105
- Класс защиты
- IP68
Упаковка и вес
- Вес брутто
- 23.63
- Транспортная упаковка: размер/кол-во
- 33.5*25*22.5/200
Другие параметры
- Тип соединения
- кабель-кабель/ пайка к разъему
- Сечение провода, мм2
- 4 х 0,75
- Тип разъёма
- Разъем герметичный серии SZC-190 (комплект)
Документация и схема
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 165 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 5 шт · только целая упаковка
- Фасовка
- 2 / 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2026
- Документация
- Datasheet: 1
Описание
Разъем герметичный являются пылезащищенным и влагозащищенным. Он соответствует высокой степени защиты (IP68/IP67), что гарантирует работу разъемов при длительном погружении в воду (более 30 минут) на глубину больше 1м.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20262 шт24 шт
202610 шт16160 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSZC-190 4pin (IP68)RUICHIАрт. RU 106759 356,72 ₽165 шт по каталогу |  330,19 ₽580 шт ожидается по каталогу Совпадает 3 из 5 сравнимых параметров |  363,49 ₽68 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  262,06 ₽1 378 шт по каталогу Совпадает 2 из 5 сравнимых параметров |  1 330,50 ₽361 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Материал корпуса | PA66 UL94V-0 | PA66 UL94V-0Совпадает | нейлон PA66Отличается | PA66Отличается | PA66 UL94V-0Совпадает |
| Тип разъёма | Разъем герметичный серии SZC-190 (комплект) | Разъем герметичный серии SZC-190 (комплект)Совпадает | Разъем герметичный серии SZC-190 (комплект)Совпадает | Разъем герметичный серии SZC-190 (комплект)Совпадает | Герметичный соединитель серии SZC-450 (комплект вилка - розетка)Отличается |
| Количество контактов | 4 Ф1,5 мм | 3 Ф1,5 ммОтличается | 5 Ф1,5 ммОтличается | 2 Ф1,5 ммОтличается | 3Отличается |
| Номинальный ток, А | 6 | 10Отличается | 3Отличается | 10Отличается | 52Отличается |
| Контактное сопротивление, мОм, не более | 5 | 5Совпадает | 5Совпадает | 5Совпадает | 5Совпадает |
- 330,19 ₽580 шт ожидается по каталогу
Совпадает 3 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Тип разъёма
- ТекущийРазъем герметичный серии SZC-190 (комплект)АналогРазъем герметичный серии SZC-190 (комплект)Совпадает
- Количество контактов
- Текущий4 Ф1,5 ммАналог3 Ф1,5 ммОтличается
- Номинальный ток, А
- Текущий6Аналог10Отличается
- Контактное сопротивление, мОм, не более
- Текущий5Аналог5Совпадает
- 363,49 ₽68 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA66 UL94V-0Аналогнейлон PA66Отличается
- Тип разъёма
- ТекущийРазъем герметичный серии SZC-190 (комплект)АналогРазъем герметичный серии SZC-190 (комплект)Совпадает
- Количество контактов
- Текущий4 Ф1,5 ммАналог5 Ф1,5 ммОтличается
- Номинальный ток, А
- Текущий6Аналог3Отличается
- Контактное сопротивление, мОм, не более
- Текущий5Аналог5Совпадает
- 262,06 ₽1 378 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66Отличается
- Тип разъёма
- ТекущийРазъем герметичный серии SZC-190 (комплект)АналогРазъем герметичный серии SZC-190 (комплект)Совпадает
- Количество контактов
- Текущий4 Ф1,5 ммАналог2 Ф1,5 ммОтличается
- Номинальный ток, А
- Текущий6Аналог10Отличается
- Контактное сопротивление, мОм, не более
- Текущий5Аналог5Совпадает
- 1 330,50 ₽361 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Тип разъёма
- ТекущийРазъем герметичный серии SZC-190 (комплект)АналогГерметичный соединитель серии SZC-450 (комплект вилка - розетка)Отличается
- Количество контактов
- Текущий4 Ф1,5 ммАналог3Отличается
- Номинальный ток, А
- Текущий6Аналог52Отличается
- Контактное сопротивление, мОм, не более
- Текущий5Аналог5Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
