Datasheet SZC-190 3pin (IP68)
Технические параметры, размеры и рекомендации производителя
Герметичные разъемы разных типов
Товар подлежит обязательной маркировке

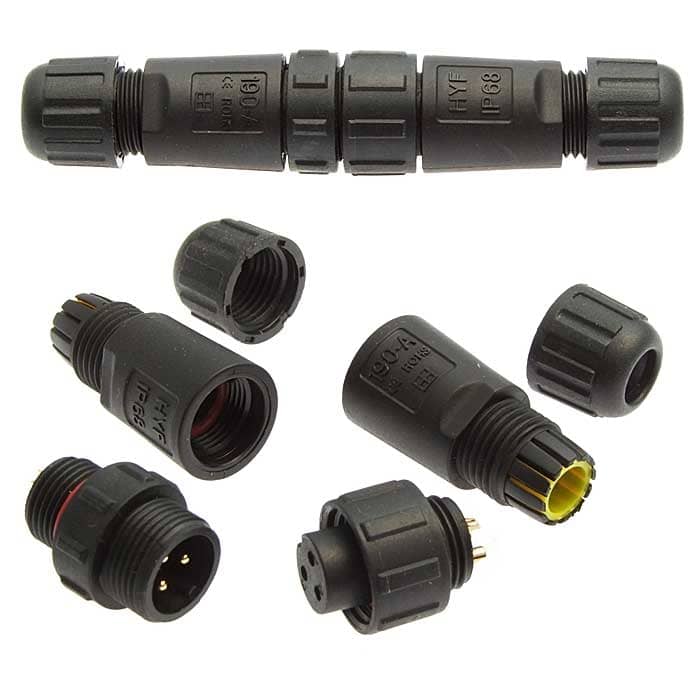

Разъём герметичный SZC-190 3pin (IP68), 3 контакта
Разъём герметичный SZC-190 3pin (IP68), 3 контакта
Товар подлежит обязательной маркировке- MPN
- SZC-190 3pin (IP68)
- Бренд
- Ruichi
- Артикул RU
- 106758
- Каталог обновлён
- 30.07.2026
- Источник / остаток
- Каталог RU Electronics · 20 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 10 шт · только целая упаковка
- Фасовка
- 10 шт в упаковке
- Date code / партия
- Год / маркировка: 2024
- Документация
- Datasheet: 1
20 шт в наличии299,63 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.
Документация и схема
Характеристики
- Тип соединения
- кабель-кабель, пайка к разъему
- Сечение провода, мм2
- 3 х 1,0
- Контактное сопротивление, мОм, не более
- 5
- Сопротивление изоляции, МОм, не менее
- 500 (при Uисп.dc=500 В)
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
- Внешний диаметр, мм
- Ф18/ Ф17,3
- Вес брутто
- 22.30
- Транспортная упаковка: размер/кол-во
- 48*32*22.5/500
- Номинальный ток, А
- 10
- Тип разъёма
- Разъем герметичный серии SZC-190 (комплект)
- Количество контактов
- 3 Ф1,5 мм
- Класс защиты
- IP68
- Материал корпуса
- PA66 UL94V-0
- Глубина, мм
- вилка - 48,7; розетка -45,6
Описание
Разъем герметичный являются пылезащищенным и влагозащищенным. Он соответствует высокой степени защиты (IP68/IP67), что гарантирует работу разъемов при длительном погружении в воду (более 30 минут) на глубину больше 1м.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202410 шт220 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSZC-190 3pin (IP68)RUICHIАрт. RU 106758 299,63 ₽20 шт по каталогу |  237,80 ₽220 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  356,72 ₽405 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  599,91 ₽796 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  451,81 ₽491 шт по каталогу Совпадает 2 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Материал корпуса | PA66 UL94V-0 | PA66Отличается | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает |
| Тип разъёма | Разъем герметичный серии SZC-190 (комплект) | Разъем герметичный серии SZC-190 (комплект)Совпадает | Разъем герметичный серии SZC-190 (комплект)Совпадает | Комплект разъема герметичный винтовой серии SZC-9000Отличается | Комплект разъема герметичный серии SZC-280Отличается |
| Количество контактов | 3 Ф1,5 мм | 2 Ф1,5 ммОтличается | 4 Ф1,5 ммОтличается | 4Отличается | 3 х Ф2,35Отличается |
| Номинальный ток, А | 10 | 10Совпадает | 6Отличается | 10Совпадает | —Нет данных |
| Сопротивление изоляции, МОм, не менее | 500 (при Uисп.dc=500 В) | 500 (при Uисп.dc=500 В)Совпадает | 500 (при Uисп.dc=500 В)Совпадает | 500 (при Uисп.dc=500 В)Совпадает | 500 (при Uисп.dc=500 В)Совпадает |
- 237,80 ₽220 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66Отличается
- Тип разъёма
- ТекущийРазъем герметичный серии SZC-190 (комплект)АналогРазъем герметичный серии SZC-190 (комплект)Совпадает
- Количество контактов
- Текущий3 Ф1,5 ммАналог2 Ф1,5 ммОтличается
- Номинальный ток, А
- Текущий10Аналог10Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=500 В)Аналог500 (при Uисп.dc=500 В)Совпадает
- 356,72 ₽405 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Тип разъёма
- ТекущийРазъем герметичный серии SZC-190 (комплект)АналогРазъем герметичный серии SZC-190 (комплект)Совпадает
- Количество контактов
- Текущий3 Ф1,5 ммАналог4 Ф1,5 ммОтличается
- Номинальный ток, А
- Текущий10Аналог6Отличается
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=500 В)Аналог500 (при Uисп.dc=500 В)Совпадает
- 599,91 ₽796 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Тип разъёма
- ТекущийРазъем герметичный серии SZC-190 (комплект)АналогКомплект разъема герметичный винтовой серии SZC-9000Отличается
- Количество контактов
- Текущий3 Ф1,5 ммАналог4Отличается
- Номинальный ток, А
- Текущий10Аналог10Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=500 В)Аналог500 (при Uисп.dc=500 В)Совпадает
- 451,81 ₽491 шт по каталогу
Совпадает 2 из 4 сравнимых параметров
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Тип разъёма
- ТекущийРазъем герметичный серии SZC-190 (комплект)АналогКомплект разъема герметичный серии SZC-280Отличается
- Количество контактов
- Текущий3 Ф1,5 ммАналог3 х Ф2,35Отличается
- Номинальный ток, А
- Текущий10Аналог—Нет данных
- Сопротивление изоляции, МОм, не менее
- Текущий500 (при Uисп.dc=500 В)Аналог500 (при Uисп.dc=500 В)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
