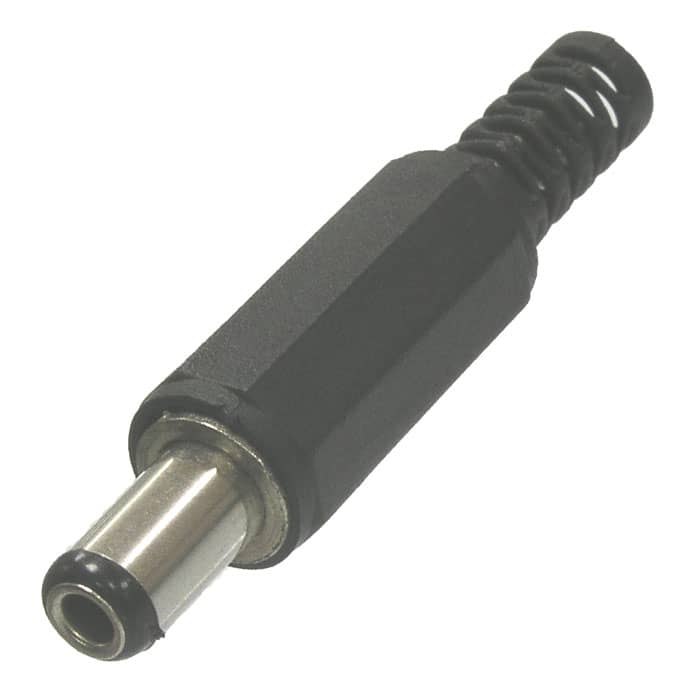

Разъём питания штырьковый SZC-0028a/5.5*2.1

на кабель

Товар подлежит обязательной маркировке
MPN
SZC-0028a / 5.5*2.1
Бренд
Ruichi
Артикул RU
107136

Основные параметры

Номинальное напряжение, В
30 (DC)
Высота
9,2 (9,3) мм
Длина
контактной части (с изолятором) - 9,0* мм
Глубина
45 (46) мм
Характеристика
диаметр контакта - внешний/ внутренний - 5,5/ 2,1 мм
Количество циклов коммутации (электро), не менее
5000
Все характеристики
Документация
20 900 шт в наличии8,87 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

15 параметров из источника

Электрические параметры

Количество циклов коммутации (электро), не менее
5000
Максимальный ток, А
0,3
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500 В)
Контактное сопротивление, мОм, не более
30
Диэлектрическая прочность, В
500 (50 Гц, 1 мин.)
Номинальное напряжение, В
30 (DC)

Монтаж и корпус

Высота
9,2 (9,3) мм
Длина
контактной части (с изолятором) - 9,0* мм
Глубина
45 (46) мм
Материал корпуса
PA66 UL94V-0

Условия эксплуатации

Диапазон рабочих температур, °C
-20...+70

Упаковка и вес

Вес брутто
1.80
Транспортная упаковка: размер/кол-во
48*32*27/5600

Другие параметры

Характеристика
диаметр контакта - внешний/ внутренний - 5,5/ 2,1 мм
Тип
Разъем питания штырьковый (F - кабельная сторона)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема SZC-0028a / 5.5*2.1
IMAGE · Схема

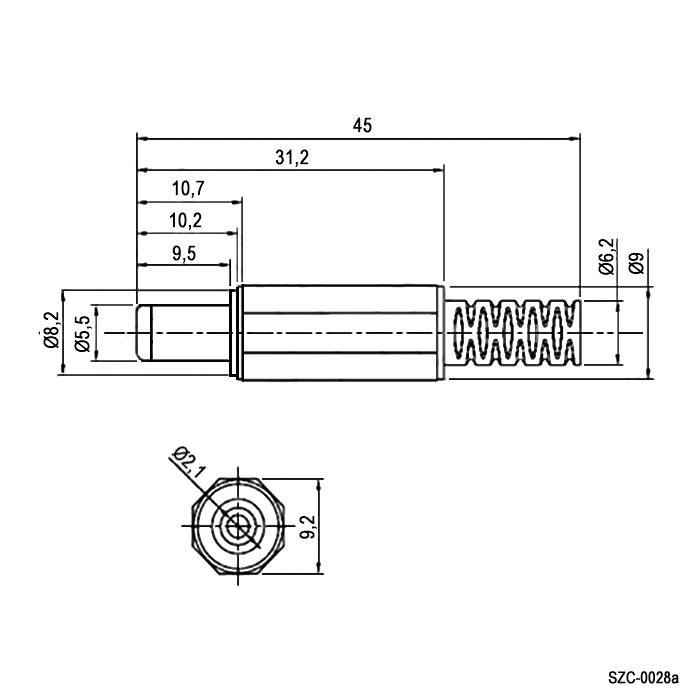

Схема SZC-0028a / 5.5*2.1

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 05.09.2026
Источник / остаток
Каталог RU Electronics · 20 900 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
100 шт · только целая упаковка
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка: 2026

Описание

Разъем питания штырьковый используется для подключения выносных блоков питания к различным устройствам: электронные медицинские приборы, настольные вентиляторы и лампы, зарядные устройства, портативные акустические системы. В сборе такой разъем состоит из штекера и гнезда. Непосредственно штекер включает в себя две части: пластмассовый корпус и цилиндрический контакт с парой выводов для припаивания провода, идущего от блока питания. Выводы для крепления провода могут быть выполнены не только под пайку, но и в виде клеммной колодки.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2026100 шт20920 900 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSZC-0028a / 5.5*2.1RUICHIАрт. RU 107136
8,87 ₽20 900 шт по каталогу
Параметрический вариантSZCSZC-0026c / 3.5*1.4 mmАрт. RU 107678
9,15 ₽6 000 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантRUICHITC-022 2.0mmАрт. RU 107110
8,34 ₽4 800 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантRUICHITC-022 2.4mmАрт. RU 107307
9,93 ₽4 800 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантRUICHISZC-0030a / 5.5*2.1*14 mmАрт. RU 107179
9,33 ₽22 500 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Материал корпусаPA66 UL94V-0PA66 UL94V-0СовпадаетGF - Nilon-66 или заменаОтличаетсяGF - Nilon-66 или заменаОтличаетсяPA66 UL94V-0Совпадает
Контактное сопротивление, мОм, не более3030Совпадает30Совпадает30Совпадает30Совпадает
Номинальное напряжение, В30 (DC)20 (DC)Отличается30 (DC)Совпадает30 (DC)Совпадает20 (DC)Отличается
Сопротивление изоляции, МОм, не менее100 (при Uисп.dc=500 В)100 (при Uисп.dc=500 В)Совпадает100 (при Uисп.dc=500 В)Совпадает100 (при Uисп.dc=500 В)Совпадает100 (при Uисп.dc=500 В)Совпадает
Максимальный ток, А0,3—Нет данных—Нет данных—Нет данных2Отличается
  • Параметрический вариантSZCSZC-0026c / 3.5*1.4 mmАрт. RU 107678
    9,15 ₽6 000 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Материал корпуса
    ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Номинальное напряжение, В
    Текущий30 (DC)Аналог20 (DC)Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Максимальный ток, А
    Текущий0,3Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHITC-022 2.0mmАрт. RU 107110
    8,34 ₽4 800 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Материал корпуса
    ТекущийPA66 UL94V-0АналогGF - Nilon-66 или заменаОтличается
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Номинальное напряжение, В
    Текущий30 (DC)Аналог30 (DC)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Максимальный ток, А
    Текущий0,3Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHITC-022 2.4mmАрт. RU 107307
    9,93 ₽4 800 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Материал корпуса
    ТекущийPA66 UL94V-0АналогGF - Nilon-66 или заменаОтличается
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Номинальное напряжение, В
    Текущий30 (DC)Аналог30 (DC)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Максимальный ток, А
    Текущий0,3Аналог—Нет данных
    Открыть товар
  • Параметрический вариантRUICHISZC-0030a / 5.5*2.1*14 mmАрт. RU 107179
    9,33 ₽22 500 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Материал корпуса
    ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
    Контактное сопротивление, мОм, не более
    Текущий30Аналог30Совпадает
    Номинальное напряжение, В
    Текущий30 (DC)Аналог20 (DC)Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
    Максимальный ток, А
    Текущий0,3Аналог2Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
