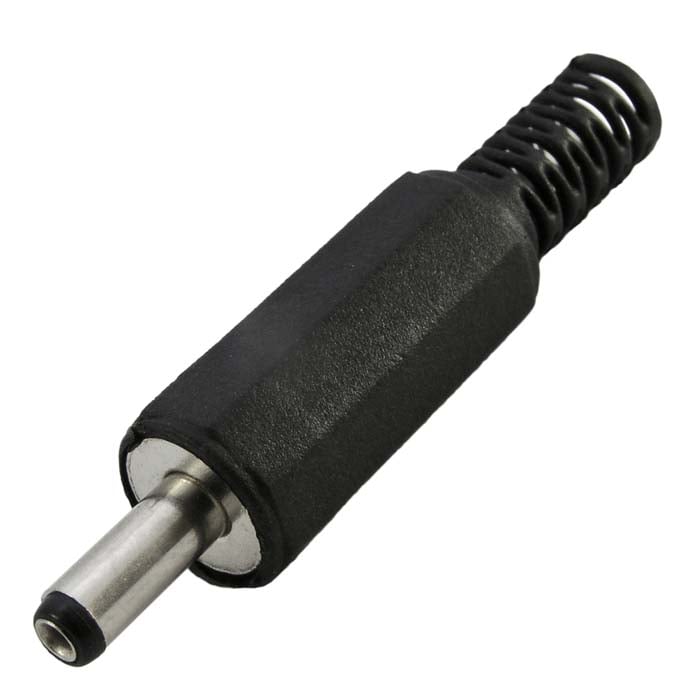

Разъём питания штырьковый SZC-0026c/3.5*1.4 мм
на кабель
Товар подлежит обязательной маркировке- MPN
- SZC-0026c / 3.5*1.4 mm
- Бренд
- SZC
- Артикул RU
- 107678
Основные параметры
- Номинальное напряжение, В
- 20 (DC)
- Ширина
- по изолятору - 9,3 мм
- Глубина
- 34,3 (изолятор); 43,9 (полная) мм
- Характеристика
- диаметр контакта - внешний/ внутренний - 3,5/ 1,4; L - 9 мм
- Количество циклов коммутации (электро), не менее
- 5000
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
6 500 шт в наличии9,15 ₽
Нужна помощь инженера?
Задайте вопрос о товаре или производителе.
Характеристики
Электрические параметры
- Количество циклов коммутации (электро), не менее
- 5000
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
- Номинальное напряжение, В
- 20 (DC)
Монтаж и корпус
- Ширина
- по изолятору - 9,3 мм
- Глубина
- 34,3 (изолятор); 43,9 (полная) мм
- Материал корпуса
- PA66 UL94V-0
Условия эксплуатации
- Диапазон рабочих температур, °C
- -30...+70
Упаковка и вес
- Вес брутто
- 1.79
- Транспортная упаковка: размер/кол-во
- 48*32*27/5000
Другие параметры
- Характеристика
- диаметр контакта - внешний/ внутренний - 3,5/ 1,4; L - 9 мм
- Тип
- Разъем питания штырьковый (F - кабельная сторона)

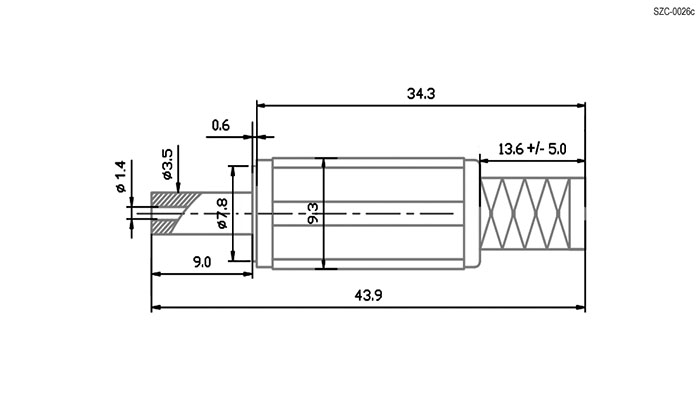

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Условия поставки
Обновлено 03.09.2026- Источник / остаток
- Каталог RU Electronics · 6 500 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 50 шт · только целая упаковка
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2024 / 2025
- Документация
- Datasheet отсутствует — можно запросить
Описание
Разъем питания штырьковый используется для подключения выносных блоков питания к различным устройствам: электронные медицинские приборы, настольные вентиляторы и лампы, зарядные устройства, портативные акустические системы. В сборе такой разъем состоит из штекера и гнезда. Непосредственно штекер включает в себя две части: пластмассовый корпус и цилиндрический контакт с парой выводов для припаивания провода, идущего от блока питания. Выводы для крепления провода могут быть выполнены не только под пайку, но и в виде клеммной колодки.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2024100 шт606 000 шт
2025100 шт5500 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSZC-0026c / 3.5*1.4 mmSZCАрт. RU 107678 9,15 ₽6 500 шт по каталогу |  9,26 ₽1 900 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  8,67 ₽2 000 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  8,67 ₽3 400 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  7,12 ₽300 шт по каталогу Совпадает 5 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Материал корпуса | PA66 UL94V-0 | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает |
| Контактное сопротивление, мОм, не более | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает |
| Номинальное напряжение, В | 20 (DC) | 20 (DC)Совпадает | 20 (DC)Совпадает | 20 (DC)Совпадает | 20 (DC)Совпадает |
| Диапазон рабочих температур, °C | -30...+70 | -30...+70Совпадает | -30...+70Совпадает | -30...+70Совпадает | -30...+70Совпадает |
- 9,26 ₽1 900 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий20 (DC)Аналог20 (DC)Совпадает
- Диапазон рабочих температур, °C
- Текущий-30...+70Аналог-30...+70Совпадает
- 8,67 ₽2 000 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий20 (DC)Аналог20 (DC)Совпадает
- Диапазон рабочих температур, °C
- Текущий-30...+70Аналог-30...+70Совпадает
- 8,67 ₽3 400 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий20 (DC)Аналог20 (DC)Совпадает
- Диапазон рабочих температур, °C
- Текущий-30...+70Аналог-30...+70Совпадает
- 7,12 ₽300 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий20 (DC)Аналог20 (DC)Совпадает
- Диапазон рабочих температур, °C
- Текущий-30...+70Аналог-30...+70Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
