Разъемы питания штырьковые
Товар подлежит обязательной маркировке

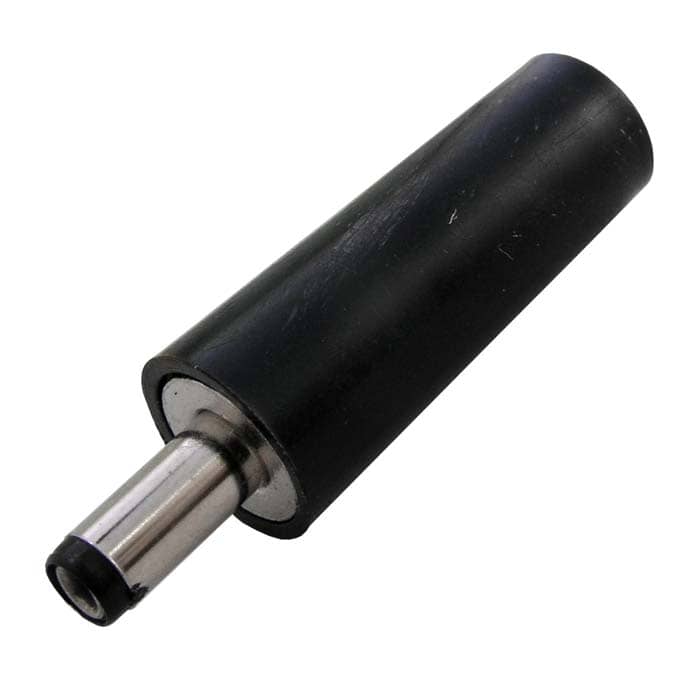

Разъём питания штырьковый SZC-0025b/4*1.7 мм, 2А
Разъём питания штырьковый SZC-0025b/4*1.7 мм, 2А
Товар подлежит обязательной маркировке- MPN
- SZC-0025b / 4*1.7 mm
- Бренд
- SZC
- Артикул RU
- 107101
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 300 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 100 шт · только целая упаковка
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2023
- Документация
- Datasheet отсутствует — можно запросить
300 шт в наличии7,12 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

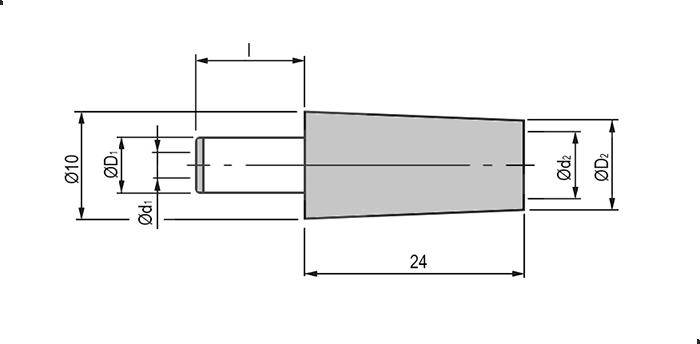

Документация и схема
Datasheet не найден в каталоге
Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.
Характеристики
- Вес брутто
- 2.02
- Транспортная упаковка: размер/кол-во
- 48*32*22.5/5000
- Длина
- контактной части (с изолятором) l - 9,5* (* - размер может быть изменен)
- Глубина
- 24 (изолятор); 33,5 (полная) мм
- Характеристика
- диаметр контакта - внешний (D1)/ внутренний (d1) - 4,0/ 1,7 мм
- Количество циклов коммутации (электро), не менее
- 5000
- Диаметр корпуса, мм
- 10; (D2-7,9/ d2 - 4,9)
- Максимальный ток, А
- 2
- Сопротивление изоляции, МОм, не менее
- 100 (при Uисп.dc=500 В)
- Контактное сопротивление, мОм, не более
- 30
- Диэлектрическая прочность, В
- 500 (50 Гц, 1 мин.)
- Тип
- Разъем питания штырьковый (F - кабельная сторона)
- Диапазон рабочих температур, °C
- -30...+70
- Номинальное напряжение, В
- 20 (DC)
- Материал корпуса
- PA66 UL94V-0
Описание
Разъем питания штырьковый используется для подключения выносных блоков питания к различным устройствам: электронные медицинские приборы, настольные вентиляторы и лампы, зарядные устройства, портативные акустические системы. В сборе такой разъем состоит из штекера и гнезда. Непосредственно штекер включает в себя две части: пластмассовый корпус и цилиндрический контакт с парой выводов для припаивания провода, идущего от блока питания. Выводы для крепления провода могут быть выполнены не только под пайку, но и в виде клеммной колодки.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2023100 шт3300 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSZC-0025b / 4*1.7 mmSZCАрт. RU 107101 7,12 ₽300 шт по каталогу |  9,89 ₽2 500 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  8,67 ₽3 300 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  8,67 ₽4 000 шт по каталогу Совпадает 5 из 5 сравнимых параметров |  9,15 ₽7 100 шт по каталогу Совпадает 4 из 4 сравнимых параметров |
|---|---|---|---|---|---|
| Материал корпуса | PA66 UL94V-0 | —Нет данных | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает | PA66 UL94V-0Совпадает |
| Диаметр корпуса, мм | 10; (D2-7,9/ d2 - 4,9) | —Нет данных | 10; (D2-7,9/ d2 - 4,9)Совпадает | 10; (D2-7,9/ d2 - 4,9)Совпадает | —Нет данных |
| Контактное сопротивление, мОм, не более | 30 | 30Совпадает | 30Совпадает | 30Совпадает | 30Совпадает |
| Сопротивление изоляции, МОм, не менее | 100 (при Uисп.dc=500 В) | 100Отличается | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает | 100 (при Uисп.dc=500 В)Совпадает |
| Номинальное напряжение, В | 20 (DC) | 30 (DC)Отличается | 20 (DC)Совпадает | 20 (DC)Совпадает | 20 (DC)Совпадает |
- 9,89 ₽2 500 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Материал корпуса
- ТекущийPA66 UL94V-0Аналог—Нет данных
- Диаметр корпуса, мм
- Текущий10; (D2-7,9/ d2 - 4,9)Аналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100Отличается
- Номинальное напряжение, В
- Текущий20 (DC)Аналог30 (DC)Отличается
- 8,67 ₽3 300 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Диаметр корпуса, мм
- Текущий10; (D2-7,9/ d2 - 4,9)Аналог10; (D2-7,9/ d2 - 4,9)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий20 (DC)Аналог20 (DC)Совпадает
- 8,67 ₽4 000 шт по каталогу
Совпадает 5 из 5 сравнимых параметров
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Диаметр корпуса, мм
- Текущий10; (D2-7,9/ d2 - 4,9)Аналог10; (D2-7,9/ d2 - 4,9)Совпадает
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий20 (DC)Аналог20 (DC)Совпадает
- 9,15 ₽7 100 шт по каталогу
Совпадает 4 из 4 сравнимых параметров
- Материал корпуса
- ТекущийPA66 UL94V-0АналогPA66 UL94V-0Совпадает
- Диаметр корпуса, мм
- Текущий10; (D2-7,9/ d2 - 4,9)Аналог—Нет данных
- Контактное сопротивление, мОм, не более
- Текущий30Аналог30Совпадает
- Сопротивление изоляции, МОм, не менее
- Текущий100 (при Uисп.dc=500 В)Аналог100 (при Uисп.dc=500 В)Совпадает
- Номинальное напряжение, В
- Текущий20 (DC)Аналог20 (DC)Совпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
