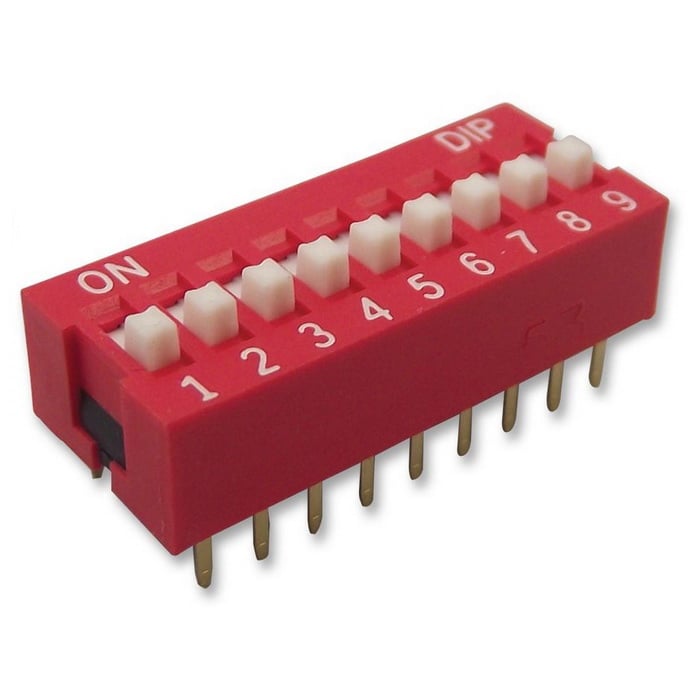

SWD1-9 (DS-09) (Вдм1-9)

MPN
SWD1-9 (DS-09) (Вдм1-9)
Бренд
Ruichi
Артикул RU
119234

Основные параметры

Кол-во коммутируемых цепей
9 (ON-OFF)
Количество циклов коммутации (электро), не менее
2000
Контактное сопротивление, мОм, не более
50
Шаг контактов, мм
2.54
Способ монтажа
DIP
Диапазон рабочих температур, °C
-20 ...+70
Все характеристики
Документация
1 653 шт в наличии17,93 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

11 параметров из источника

Электрические параметры

Количество циклов коммутации (электро), не менее
2000
Контактное сопротивление, мОм, не более
50

Монтаж и корпус

Шаг контактов, мм
2.54
Способ монтажа
DIP
Глубина, мм
9,9
Ширина, мм
24,42
Высота, мм
6,9

Условия эксплуатации

Диапазон рабочих температур, °C
-20 ...+70

Упаковка и вес

Вес брутто
2.58
Транспортная упаковка: размер/кол-во
62*27.5*28/4009

Другие параметры

Кол-во коммутируемых цепей
9 (ON-OFF)

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
PDF · Datasheet

Datasheet SWD1-9 (DS-09) (Вдм1-9)

Технические параметры, размеры и рекомендации производителя

Скачать

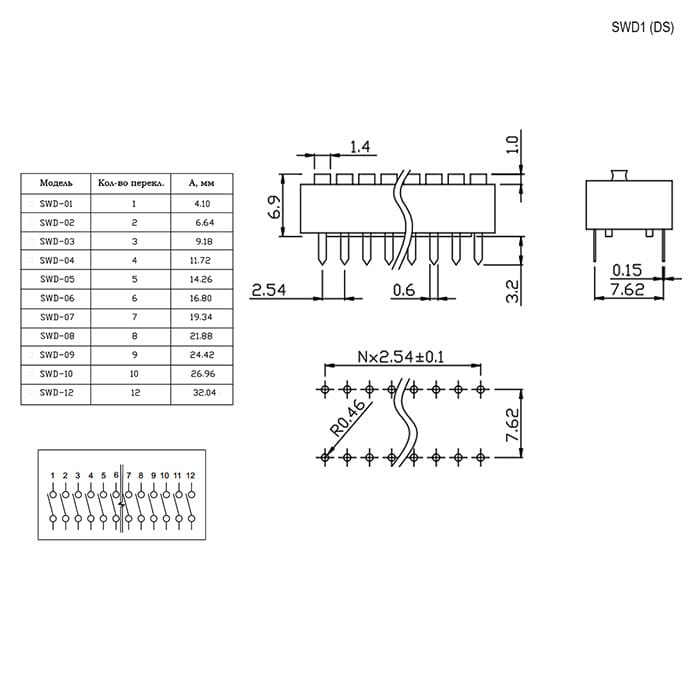

Миниатюра: Схема SWD1-9 (DS-09) (Вдм1-9)
IMAGE · Схема

Схема SWD1-9 (DS-09) (Вдм1-9)

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 14.07.2026
Источник / остаток
Каталог RU Electronics · 1 653 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
Не задана в источнике
Фасовка
38 шт в упаковке
Date code / партия
Год / маркировка: 2023 / 2024
Документация
Datasheet: 1

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
202338 шт16608 шт
202438 шт271 026 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSWD1-9 (DS-09) (Вдм1-9)RUICHIАрт. RU 119234
17,93 ₽1 653 шт по каталогу
Параметрический вариантRUICHISWD1-10 (DS-10) (Вдм1-10)Арт. RU 119235
19,14 ₽969 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISWD1-7 (DS-07) (Вдм1-7)Арт. RU 119233
15,29 ₽360 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISWD1-8 (DS-08) (Вдм1-8)Арт. RU 103282
13,76 ₽4 410 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISWD1-5 (DS-05) (Вдм1-5)Арт. RU 119232
13,12 ₽1 869 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Способ монтажаDIPDIPСовпадаетDIPСовпадаетDIPСовпадаетDIPСовпадает
Контактное сопротивление, мОм, не более5050Совпадает50Совпадает50Совпадает50Совпадает
Диапазон рабочих температур, °C-20 ...+70-20 ...+70Совпадает-20 ...+70Совпадает-20 ...+70Совпадает-20 ...+70Совпадает
Глубина, мм9,99,9Совпадает9,9Совпадает9,9Совпадает9,9Совпадает
Ширина, мм24,4226,96Отличается19,34Отличается21,88Отличается14,26Отличается
  • Параметрический вариантRUICHISWD1-10 (DS-10) (Вдм1-10)Арт. RU 119235
    19,14 ₽969 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    ТекущийDIPАналогDIPСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Диапазон рабочих температур, °C
    Текущий-20 ...+70Аналог-20 ...+70Совпадает
    Глубина, мм
    Текущий9,9Аналог9,9Совпадает
    Ширина, мм
    Текущий24,42Аналог26,96Отличается
    Открыть товар
  • Параметрический вариантRUICHISWD1-7 (DS-07) (Вдм1-7)Арт. RU 119233
    15,29 ₽360 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    ТекущийDIPАналогDIPСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Диапазон рабочих температур, °C
    Текущий-20 ...+70Аналог-20 ...+70Совпадает
    Глубина, мм
    Текущий9,9Аналог9,9Совпадает
    Ширина, мм
    Текущий24,42Аналог19,34Отличается
    Открыть товар
  • Параметрический вариантRUICHISWD1-8 (DS-08) (Вдм1-8)Арт. RU 103282
    13,76 ₽4 410 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    ТекущийDIPАналогDIPСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Диапазон рабочих температур, °C
    Текущий-20 ...+70Аналог-20 ...+70Совпадает
    Глубина, мм
    Текущий9,9Аналог9,9Совпадает
    Ширина, мм
    Текущий24,42Аналог21,88Отличается
    Открыть товар
  • Параметрический вариантRUICHISWD1-5 (DS-05) (Вдм1-5)Арт. RU 119232
    13,12 ₽1 869 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Способ монтажа
    ТекущийDIPАналогDIPСовпадает
    Контактное сопротивление, мОм, не более
    Текущий50Аналог50Совпадает
    Диапазон рабочих температур, °C
    Текущий-20 ...+70Аналог-20 ...+70Совпадает
    Глубина, мм
    Текущий9,9Аналог9,9Совпадает
    Ширина, мм
    Текущий24,42Аналог14,26Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
