Datasheet SV1.25-5 HST Red
Технические параметры, размеры и рекомендации производителя
Клеммы изолированные тип U
Товар подлежит обязательной маркировке
Наконечник кабельный вилочный изолированный RUICHI SV1.25-5 HST, 19 А, 22-18 AWG, красный, латунь луженая
Наконечник кабельный вилочный изолированный RUICHI SV1.25-5 HST, 19 А, 22-18 AWG, красный, латунь луженая
Товар подлежит обязательной маркировке- MPN
- SV1.25-5 HST Red
- Бренд
- Ruichi
- Артикул RU
- 108128
- Каталог обновлён
- 26.07.2026
- Источник / остаток
- Каталог RU Electronics · 100 шт по данным каталога
- Lead time
- Со склада после подтверждения
- MOQ
- Уточняется при подтверждении
- Кратность заказа
- 100 шт · только целая упаковка
- Фасовка
- 100 шт в упаковке
- Date code / партия
- Год / маркировка: 2019
- Документация
- Datasheet: 1
100 шт в наличии3,68 ₽
Закупка для юридических лиц
До оплаты менеджер подтвердит цену, доступный остаток, фасовку и срок поставки именно для вашего объёма.
Юридические лицаБезналичная оплата, договор и работа по реквизитам компании.
ДокументыСчёт, УПД и комплект закрывающих документов к поставке.
ДоставкаУсловия и стоимость доставки согласуем до подтверждения заказа.
Подтверждение условийЦена и остаток из каталога считаются подтверждёнными только после ответа менеджера.

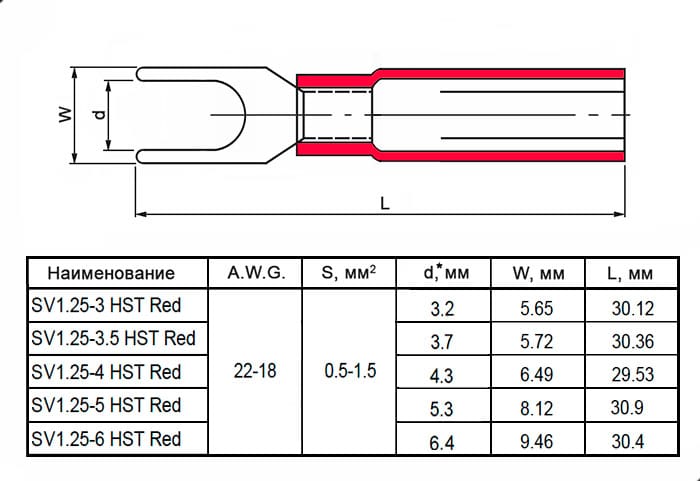

Документация и схема
Характеристики
- Вес брутто
- 0.82
- Транспортная упаковка: размер/кол-во
- 51*38*27.5/3100
- Глубина
- (L) ~31 мм
- Сечение провода
- 22-18 AWG; 0,5...1,5 мм2
- Диэлектрик
- термоусадочная трубка HST (цвет - красный)
- Ширина клеммы
- внутренняя (d)*/ внешняя (W) - 5,3/ 8,12 мм
- Тип
- клемма изолированная типа "U" серии SV
- Материал
- латунь луженая
Описание
Наконечник кабельный вилочный изолированный RUICHI SV1.25-5 HST, 19 А, 22-18 AWG, красный, латунь луженая имеет в своем составе кусочек трубчатой пластиковой изоляции, который прикрывает место соединения с проводом. Разноцветные изолирующие элементы облегчают ориентацю в электросхеме. U-образный паз позволяет подключить клемму к винтовому соединению, для чего не требуется полностью выкручивать винт – достаточно его только ослабить.
Партии и фасовки
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
2019100 шт1100 шт
Сравнение с аналогами
Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.
Как сравниваем
Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.
| Критичный параметр5 критериев | Текущий товарSV1.25-5 HST RedRUICHIАрт. RU 108128 3,68 ₽100 шт по каталогу |  0,98 ₽10 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  3,55 ₽600 шт по каталогу Указан в источнике как аналог; совместимость требует проверки |  5,62 ₽600 шт по каталогу Совпадает 3 из 5 сравнимых параметров |  3,34 ₽1 800 шт по каталогу Совпадает 2 из 5 сравнимых параметров |
|---|---|---|---|---|---|
| Глубина | (L) ~31 мм | (L) 21,2 ммОтличается | L - 23 ммОтличается | (L) ~31 ммСовпадает | (L) ~30,5 ммОтличается |
| Сечение провода | 22-18 AWG; 0,5...1,5 мм2 | 16-14 AWG; 1,5...2,5 ммОтличается | 0,25...1,5 ммОтличается | 12-10 AWG; 4,0...6,0 мм2Отличается | 22-18 AWG; 0,5 ...1,5 мм2Отличается |
| Ширина клеммы | внутренняя (d)*/ внешняя (W) - 5,3/ 8,12 мм | внутренняя/ внешняя - 5,3/ 8,1 ммОтличается | —Нет данных | внутренняя (d)/ внешняя (W) - 3,7/ 7,13 ммОтличается | внутренняя (d)*/ внешняя (W) - 3,7/ 5,72 ммОтличается |
| Материал | латунь луженая | латунь луженаяСовпадает | контакт - медь луженая; изоляция - ПВХ красного цветаОтличается | латунь луженаяСовпадает | латунь луженаяСовпадает |
| Тип | клемма изолированная типа "U" серии SV | клемма изолированная типа "U"Отличается | —Нет данных | клемма изолированная типа "U" серии SVСовпадает | клемма изолированная типа "U" серии SVСовпадает |
- 0,98 ₽10 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Глубина
- Текущий(L) ~31 ммАналог(L) 21,2 ммОтличается
- Сечение провода
- Текущий22-18 AWG; 0,5...1,5 мм2Аналог16-14 AWG; 1,5...2,5 ммОтличается
- Ширина клеммы
- Текущийвнутренняя (d)*/ внешняя (W) - 5,3/ 8,12 ммАналогвнутренняя/ внешняя - 5,3/ 8,1 ммОтличается
- Материал
- Текущийлатунь луженаяАналоглатунь луженаяСовпадает
- Тип
- Текущийклемма изолированная типа "U" серии SVАналогклемма изолированная типа "U"Отличается
- 3,55 ₽600 шт по каталогу
Указан в источнике как аналог; совместимость требует проверки
- Глубина
- Текущий(L) ~31 ммАналогL - 23 ммОтличается
- Сечение провода
- Текущий22-18 AWG; 0,5...1,5 мм2Аналог0,25...1,5 ммОтличается
- Ширина клеммы
- Текущийвнутренняя (d)*/ внешняя (W) - 5,3/ 8,12 ммАналог—Нет данных
- Материал
- Текущийлатунь луженаяАналогконтакт - медь луженая; изоляция - ПВХ красного цветаОтличается
- Тип
- Текущийклемма изолированная типа "U" серии SVАналог—Нет данных
- 5,62 ₽600 шт по каталогу
Совпадает 3 из 5 сравнимых параметров
- Глубина
- Текущий(L) ~31 ммАналог(L) ~31 ммСовпадает
- Сечение провода
- Текущий22-18 AWG; 0,5...1,5 мм2Аналог12-10 AWG; 4,0...6,0 мм2Отличается
- Ширина клеммы
- Текущийвнутренняя (d)*/ внешняя (W) - 5,3/ 8,12 ммАналогвнутренняя (d)/ внешняя (W) - 3,7/ 7,13 ммОтличается
- Материал
- Текущийлатунь луженаяАналоглатунь луженаяСовпадает
- Тип
- Текущийклемма изолированная типа "U" серии SVАналогклемма изолированная типа "U" серии SVСовпадает
- 3,34 ₽1 800 шт по каталогу
Совпадает 2 из 5 сравнимых параметров
- Глубина
- Текущий(L) ~31 ммАналог(L) ~30,5 ммОтличается
- Сечение провода
- Текущий22-18 AWG; 0,5...1,5 мм2Аналог22-18 AWG; 0,5 ...1,5 мм2Отличается
- Ширина клеммы
- Текущийвнутренняя (d)*/ внешняя (W) - 5,3/ 8,12 ммАналогвнутренняя (d)*/ внешняя (W) - 3,7/ 5,72 ммОтличается
- Материал
- Текущийлатунь луженаяАналоглатунь луженаяСовпадает
- Тип
- Текущийклемма изолированная типа "U" серии SVАналогклемма изолированная типа "U" серии SVСовпадает
Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
