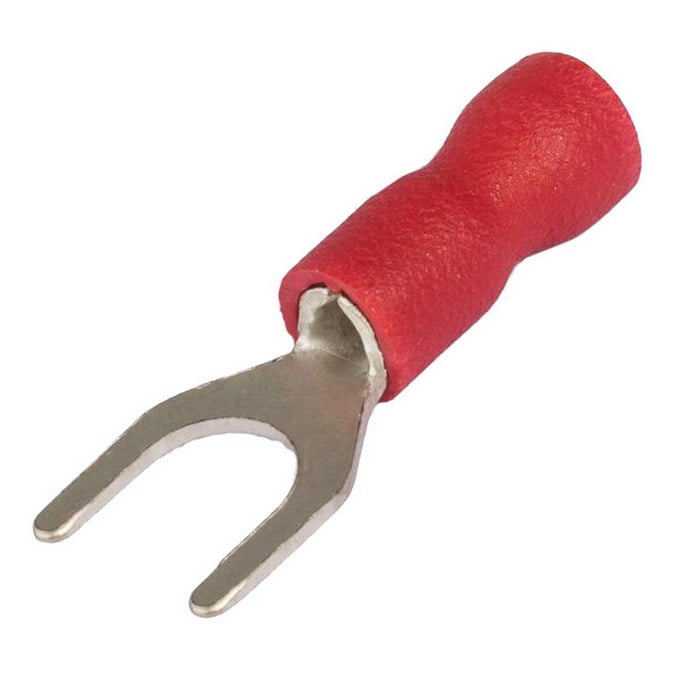

Наконечники вилочные изолированные с ПВХ манжетой КВТ НВИ 1.5-5

до 690 В

Товар подлежит обязательной маркировке
MPN
НВИ 1.5-5
Бренд
КВТ
Артикул RU
110941

Основные параметры

Номинальный ток
19 А
Глубина
L - 23 мм
Сечение провода
0,25...1,5 мм
Область применения
оконцевание опрессовкой многопроволочных медных проводов под винт М5
Основные размеры
D - 5,3; В - 8; L - 23; l - 12; d1 - 1,8; S - 0,8 мм
Тип клемм (наконечников) для обжима
Наконечник кабельный вилочный изолированный серии НВИ
Все характеристики
Документация
200 шт в наличии3,55 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

7 параметров из источника

Электрические параметры

Номинальный ток
19 А

Монтаж и корпус

Глубина
L - 23 мм
Основные размеры
D - 5,3; В - 8; L - 23; l - 12; d1 - 1,8; S - 0,8 мм
Материал
контакт - медь луженая; изоляция - ПВХ красного цвета

Другие параметры

Сечение провода
0,25...1,5 мм
Область применения
оконцевание опрессовкой многопроволочных медных проводов под винт М5
Тип клемм (наконечников) для обжима
Наконечник кабельный вилочный изолированный серии НВИ

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

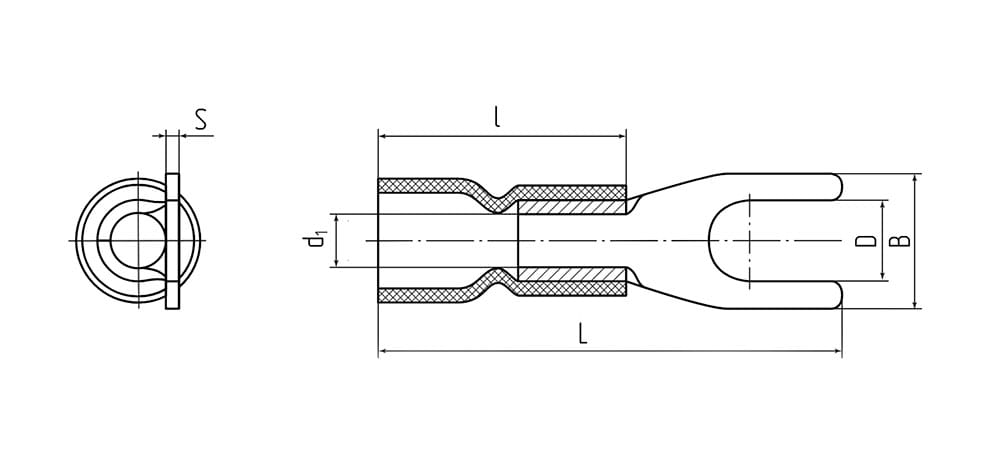

Миниатюра: Схема НВИ 1.5-5
IMAGE · Схема

Схема НВИ 1.5-5

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 29.08.2026
Источник / остаток
Каталог RU Electronics · 200 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
100 шт · только целая упаковка
Фасовка
100 шт в упаковке
Date code / партия
Год / маркировка: 2024

Описание

Предназначены для оконцевания опрессовкой многопроволочных медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации Не требует полного демонтажа крепежного соединения. Для быстрых перекроссировок — достаточно лишь ослабить винтовую фиксацию Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94 Термостойкость изоляции: 75 °C Материал наконечника: медь марки М1 Покрытие наконечника: электролитическое лужение Максимальное напряжение: 690 В

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
не указано100 шт1100 шт
2024100 шт1100 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарНВИ 1.5-5КВТАрт. RU 110941
3,55 ₽200 шт по каталогу
Параметрический вариантКВТНВИ 1.5-3Арт. RU 110933
3,71 ₽200 шт по каталогу

Совпадает 3 из 4 сравнимых параметров

Параметрический вариантКВТНВИ 2.5-5Арт. RU 110943
3,03 ₽300 шт по каталогу

Совпадает 1 из 5 сравнимых параметров

Параметрический вариантRUICHISV5.5-8Арт. RU 61254
3,40 ₽12 650 шт по каталогу

Недостаточно данных для оценки совместимости

Параметрический вариантКВТНВИ 2.5-6Арт. RU 114583
4,26 ₽400 шт по каталогу

Совпадает 0 из 1 сравнимых параметров

Номинальный ток19 А19 АСовпадает27 АОтличается—Нет данных—Нет данных
Основные размерыD - 5,3; В - 8; L - 23; l - 12; d1 - 1,8; S - 0,8 ммD - 3,7; В - 6,4; L - 23; l - 12; d1 - 1,8; S - 0,8 ммОтличаетсяD - 5,3; В - 8,2; L - 23; l - 12; d1 - 2,3; S - 0,8 ммОтличается—Нет данныхL- 23; I - 12; B - 9,3; S - 0.8; D -6,4; d1 - 2,3Отличается
Сечение провода0,25...1,5 мм0,25...1,5 ммСовпадает1,0...2,5 ммОтличается—Нет данных—Нет данных
ГлубинаL - 23 мм—Нет данныхL - 23 ммСовпадает—Нет данных—Нет данных
Материалконтакт - медь луженая; изоляция - ПВХ красного цветаконтакт - медь луженая; изоляция - ПВХ красного цветаСовпадаетконтакт - медь луженая; изоляция - ПВХ синего цветаОтличается—Нет данных—Нет данных
  • Параметрический вариантКВТНВИ 1.5-3Арт. RU 110933
    3,71 ₽200 шт по каталогу

    Совпадает 3 из 4 сравнимых параметров

    Номинальный ток
    Текущий19 ААналог19 АСовпадает
    Основные размеры
    ТекущийD - 5,3; В - 8; L - 23; l - 12; d1 - 1,8; S - 0,8 ммАналогD - 3,7; В - 6,4; L - 23; l - 12; d1 - 1,8; S - 0,8 ммОтличается
    Сечение провода
    Текущий0,25...1,5 ммАналог0,25...1,5 ммСовпадает
    Глубина
    ТекущийL - 23 ммАналог—Нет данных
    Материал
    Текущийконтакт - медь луженая; изоляция - ПВХ красного цветаАналогконтакт - медь луженая; изоляция - ПВХ красного цветаСовпадает
    Открыть товар
  • Параметрический вариантКВТНВИ 2.5-5Арт. RU 110943
    3,03 ₽300 шт по каталогу

    Совпадает 1 из 5 сравнимых параметров

    Номинальный ток
    Текущий19 ААналог27 АОтличается
    Основные размеры
    ТекущийD - 5,3; В - 8; L - 23; l - 12; d1 - 1,8; S - 0,8 ммАналогD - 5,3; В - 8,2; L - 23; l - 12; d1 - 2,3; S - 0,8 ммОтличается
    Сечение провода
    Текущий0,25...1,5 ммАналог1,0...2,5 ммОтличается
    Глубина
    ТекущийL - 23 ммАналогL - 23 ммСовпадает
    Материал
    Текущийконтакт - медь луженая; изоляция - ПВХ красного цветаАналогконтакт - медь луженая; изоляция - ПВХ синего цветаОтличается
    Открыть товар
  • Параметрический вариантRUICHISV5.5-8Арт. RU 61254
    3,40 ₽12 650 шт по каталогу

    Недостаточно данных для оценки совместимости

    Номинальный ток
    Текущий19 ААналог—Нет данных
    Основные размеры
    ТекущийD - 5,3; В - 8; L - 23; l - 12; d1 - 1,8; S - 0,8 ммАналог—Нет данных
    Сечение провода
    Текущий0,25...1,5 ммАналог—Нет данных
    Глубина
    ТекущийL - 23 ммАналог—Нет данных
    Материал
    Текущийконтакт - медь луженая; изоляция - ПВХ красного цветаАналог—Нет данных
    Открыть товар
  • Параметрический вариантКВТНВИ 2.5-6Арт. RU 114583
    4,26 ₽400 шт по каталогу

    Совпадает 0 из 1 сравнимых параметров

    Номинальный ток
    Текущий19 ААналог—Нет данных
    Основные размеры
    ТекущийD - 5,3; В - 8; L - 23; l - 12; d1 - 1,8; S - 0,8 ммАналогL- 23; I - 12; B - 9,3; S - 0.8; D -6,4; d1 - 2,3Отличается
    Сечение провода
    Текущий0,25...1,5 ммАналог—Нет данных
    Глубина
    ТекущийL - 23 ммАналог—Нет данных
    Материал
    Текущийконтакт - медь луженая; изоляция - ПВХ красного цветаАналог—Нет данных
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
