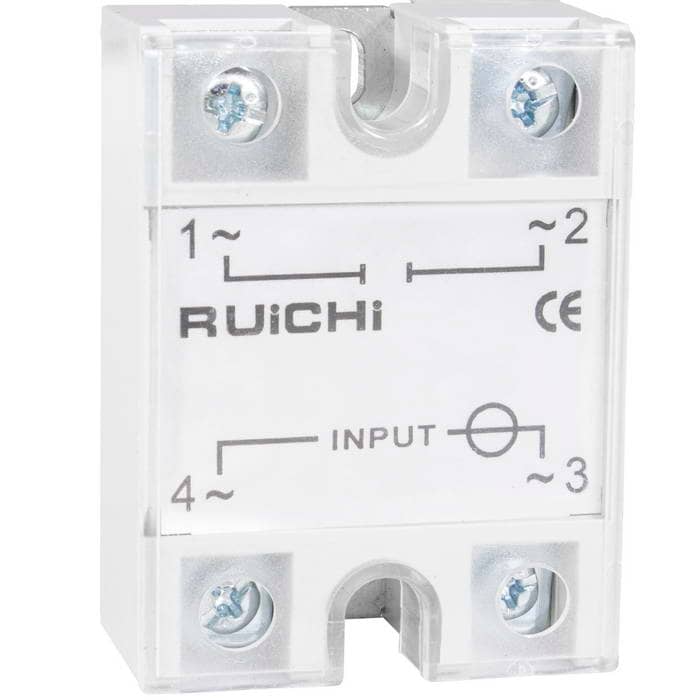

Твердотельное реле RUICHI SSR-10AA-H

Товар подлежит обязательной маркировке
MPN
SSR-10AA-H
Бренд
Ruichi
Артикул RU
117778

Основные параметры

Режим управления
с контролем перехода через "0"
Относительная влажность, %
35...85
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500В)
Диэлектрическая прочность, В
2500 (50 Гц / 1 мин.)
Температура окружающей среды при эксплуатации, °C
-40...+80
Напряжение управления, В
80...250 (AC)
Все характеристики
Документация
20 шт в наличии318,66 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500В)
Диэлектрическая прочность, В
2500 (50 Гц / 1 мин.)
Напряжение управления, В
80...250 (AC)
Ток нагрузки, А
10
Напряжение нагрузки, В
~90...480
Ток утечки, мА
5

Монтаж и корпус

Материал корпуса
ABS UL94-V0
Глубина, мм
62
Ширина, мм
45
Высота, мм
22,5

Условия эксплуатации

Относительная влажность, %
35...85
Температура окружающей среды при эксплуатации, °C
-40...+80

Упаковка и вес

Транспортная упаковка: размер/кол-во
42.5*35.5*15/50
Вес брутто
125.60

Другие параметры

Режим управления
с контролем перехода через "0"
Время переключения, мс, не более
8,3
Тип
Реле твердотельное однофазное серии SSR

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

Миниатюра: Схема SSR-10AA-H
IMAGE · Схема

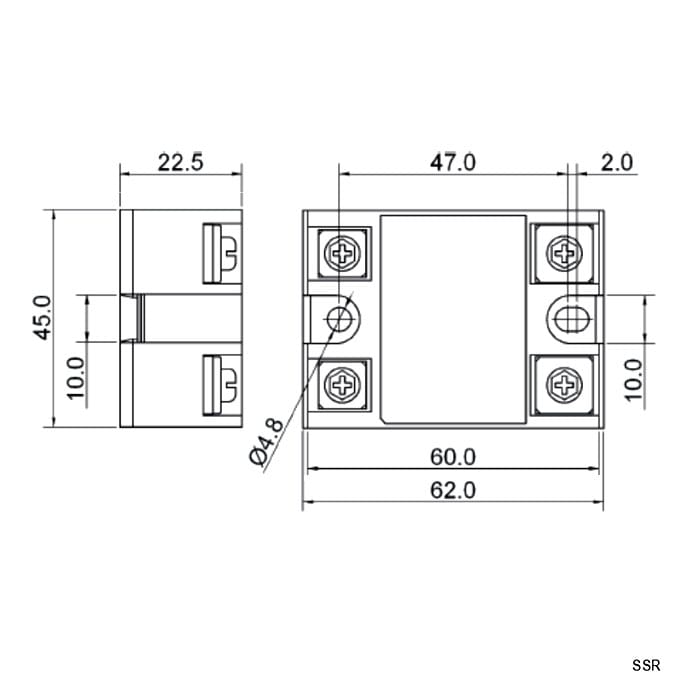

Схема SSR-10AA-H

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 20 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
1 шт · только целая упаковка
Фасовка
1 / 2 шт в упаковке
Date code / партия
Год / маркировка: 2022

Описание

Твердотельное реле RUICHI SSR-10AA-H – электронные устройства, не имеющие механических движущихся частей, которые предназначены для включения и выключения высокомощной электрической цепи при помощи низкого напряжения, подаваемого на клеммы управления.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20221 шт1010 шт
20222 шт510 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSSR-10AA-HRUICHIАрт. RU 117778
318,66 ₽20 шт по каталогу
Параметрический вариантRUICHISSR-10AAАрт. RU 117776
330,92 ₽10 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISSR-40AAАрт. RU 117777
798,51 ₽1 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHISSR-10DDАрт. RU 117769
649,67 ₽90 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHISSR-F-10DA-HАрт. RU 117789
264,37 ₽2 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Материал корпусаABS UL94-V0ABS UL94-V0СовпадаетABS UL94-V0СовпадаетABS UL94-V0СовпадаетABS UL94-V0Совпадает
Напряжение нагрузки, В~90...480~24...380Отличается~24...380Отличается5...60Отличается~90...480Совпадает
Напряжение управления, В80...250 (AC)80...250 (AC)Совпадает80...250 (AC)Совпадает3...32 (DC)Отличается4...32 (DC)Отличается
Сопротивление изоляции, МОм, не менее100 (при Uисп.dc=500В)100 (при Uисп.dc=500В)Совпадает100 (при Uисп.dc=500В)Совпадает100 (при Uисп.dc=500В)Совпадает100 (при Uисп.dc=500В)Совпадает
Ток нагрузки, А1010Совпадает40Отличается10Совпадает6Отличается
  • Параметрический вариантRUICHISSR-10AAАрт. RU 117776
    330,92 ₽10 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Материал корпуса
    ТекущийABS UL94-V0АналогABS UL94-V0Совпадает
    Напряжение нагрузки, В
    Текущий~90...480Аналог~24...380Отличается
    Напряжение управления, В
    Текущий80...250 (AC)Аналог80...250 (AC)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500В)Аналог100 (при Uисп.dc=500В)Совпадает
    Ток нагрузки, А
    Текущий10Аналог10Совпадает
    Открыть товар
  • Параметрический вариантRUICHISSR-40AAАрт. RU 117777
    798,51 ₽1 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Материал корпуса
    ТекущийABS UL94-V0АналогABS UL94-V0Совпадает
    Напряжение нагрузки, В
    Текущий~90...480Аналог~24...380Отличается
    Напряжение управления, В
    Текущий80...250 (AC)Аналог80...250 (AC)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500В)Аналог100 (при Uисп.dc=500В)Совпадает
    Ток нагрузки, А
    Текущий10Аналог40Отличается
    Открыть товар
  • Параметрический вариантRUICHISSR-10DDАрт. RU 117769
    649,67 ₽90 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Материал корпуса
    ТекущийABS UL94-V0АналогABS UL94-V0Совпадает
    Напряжение нагрузки, В
    Текущий~90...480Аналог5...60Отличается
    Напряжение управления, В
    Текущий80...250 (AC)Аналог3...32 (DC)Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500В)Аналог100 (при Uисп.dc=500В)Совпадает
    Ток нагрузки, А
    Текущий10Аналог10Совпадает
    Открыть товар
  • Параметрический вариантRUICHISSR-F-10DA-HАрт. RU 117789
    264,37 ₽2 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Материал корпуса
    ТекущийABS UL94-V0АналогABS UL94-V0Совпадает
    Напряжение нагрузки, В
    Текущий~90...480Аналог~90...480Совпадает
    Напряжение управления, В
    Текущий80...250 (AC)Аналог4...32 (DC)Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500В)Аналог100 (при Uисп.dc=500В)Совпадает
    Ток нагрузки, А
    Текущий10Аналог6Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
