Твердотельное реле RUICHI SSR-10AA

Товар подлежит обязательной маркировке
MPN
SSR-10AA
Бренд
Ruichi
Артикул RU
117776

Основные параметры

Режим управления
с контролем перехода через "0"
Относительная влажность, %
35...85
Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500В)
Диэлектрическая прочность, В
2500 (50 Гц / 1 мин.)
Температура окружающей среды при эксплуатации, °C
-40...+80
Напряжение управления, В
80...250 (AC)
Все характеристики
Документация
10 шт в наличии330,92 ₽

Нужна помощь инженера?

Задайте вопрос о товаре или производителе.

Характеристики

17 параметров из источника

Электрические параметры

Сопротивление изоляции, МОм, не менее
100 (при Uисп.dc=500В)
Диэлектрическая прочность, В
2500 (50 Гц / 1 мин.)
Напряжение управления, В
80...250 (AC)
Ток нагрузки, А
10
Напряжение нагрузки, В
~24...380
Ток утечки, мА
5

Монтаж и корпус

Материал корпуса
ABS UL94-V0
Глубина, мм
62
Ширина, мм
45
Высота, мм
22,5

Условия эксплуатации

Относительная влажность, %
35...85
Температура окружающей среды при эксплуатации, °C
-40...+80

Упаковка и вес

Транспортная упаковка: размер/кол-во
43*24.5*24.5/60
Вес брутто
124.00

Другие параметры

Режим управления
с контролем перехода через "0"
Время переключения, мс, не более
8,3
Тип
Реле твердотельное однофазное серии SSR

Документация и схема

Просмотр без скачивания · файлы загружаются по запросу
Datasheet не найден в каталоге

Доступные схемы показаны ниже. Datasheet запросим отдельно у источника.

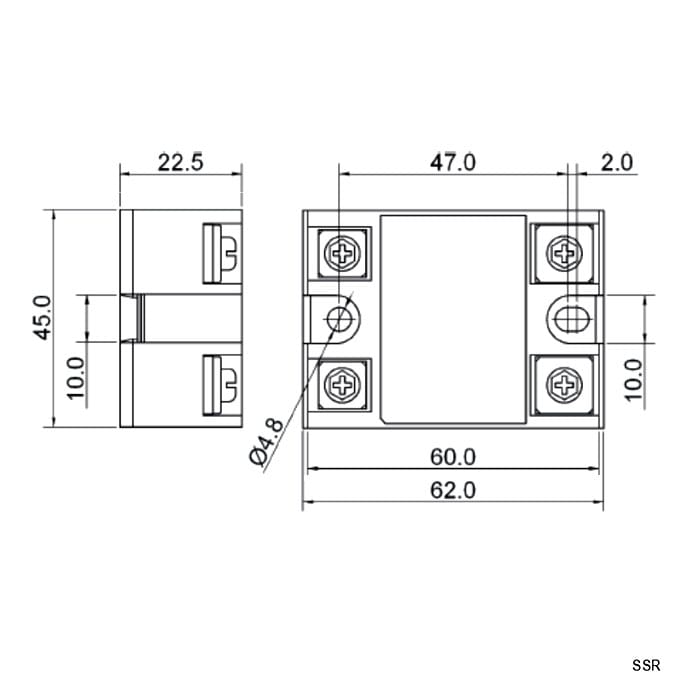

Миниатюра: Схема SSR-10AA
IMAGE · Схема

Схема SSR-10AA

Габаритный чертёж и расположение контактов

Скачать

Условия поставки

Обновлено 26.07.2026
Источник / остаток
Каталог RU Electronics · 10 шт по данным каталога
Lead time
Со склада после подтверждения
MOQ
Уточняется при подтверждении
Кратность заказа
10 шт · только целая упаковка
Фасовка
2 шт в упаковке
Date code / партия
Год / маркировка: 2023

Описание

Твердотельное реле RUICHI SSR-10AA – электронные устройства, не имеющие механических движущихся частей, которые предназначены для включения и выключения высокомощной электрической цепи при помощи низкого напряжения, подаваемого на клеммы управления.

Партии и фасовки

Год / маркировку и доступность подтвердим перед заказом
Год / маркировкаЕдиниц в упаковкеУпаковокВсего единиц
20232 шт510 шт

Сравнение с аналогами

Одинаковые критичные параметры показаны относительно текущего товара. Отличие не всегда означает несовместимость — проверьте datasheet.

Как сравниваем

Сначала показываем аналоги, указанные в источнике, затем позиции из той же категории с наиболее близкими параметрами. Цена и остаток не подтверждают взаимозаменяемость.

Все товары категории
Сравнение текущего товара с предложенными аналогами
Критичный параметр5 критериев
Текущий товарSSR-10AARUICHIАрт. RU 117776
330,92 ₽10 шт по каталогу
Параметрический вариантRUICHISSR-10AA-HАрт. RU 117778
318,66 ₽20 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISSR-40AAАрт. RU 117777
798,51 ₽1 шт по каталогу

Совпадает 4 из 5 сравнимых параметров

Параметрический вариантRUICHISSR-10DDАрт. RU 117769
649,67 ₽90 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Параметрический вариантRUICHISSR-F-25DAАрт. RU 117787
300,63 ₽20 шт по каталогу

Совпадает 3 из 5 сравнимых параметров

Материал корпусаABS UL94-V0ABS UL94-V0СовпадаетABS UL94-V0СовпадаетABS UL94-V0СовпадаетABS UL94-V0Совпадает
Напряжение нагрузки, В~24...380~90...480Отличается~24...380Совпадает5...60Отличается~24...380Совпадает
Напряжение управления, В80...250 (AC)80...250 (AC)Совпадает80...250 (AC)Совпадает3...32 (DC)Отличается4...32 (DC)Отличается
Сопротивление изоляции, МОм, не менее100 (при Uисп.dc=500В)100 (при Uисп.dc=500В)Совпадает100 (при Uисп.dc=500В)Совпадает100 (при Uисп.dc=500В)Совпадает100 (при Uисп.dc=500В)Совпадает
Ток нагрузки, А1010Совпадает40Отличается10Совпадает16Отличается
  • Параметрический вариантRUICHISSR-10AA-HАрт. RU 117778
    318,66 ₽20 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Материал корпуса
    ТекущийABS UL94-V0АналогABS UL94-V0Совпадает
    Напряжение нагрузки, В
    Текущий~24...380Аналог~90...480Отличается
    Напряжение управления, В
    Текущий80...250 (AC)Аналог80...250 (AC)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500В)Аналог100 (при Uисп.dc=500В)Совпадает
    Ток нагрузки, А
    Текущий10Аналог10Совпадает
    Открыть товар
  • Параметрический вариантRUICHISSR-40AAАрт. RU 117777
    798,51 ₽1 шт по каталогу

    Совпадает 4 из 5 сравнимых параметров

    Материал корпуса
    ТекущийABS UL94-V0АналогABS UL94-V0Совпадает
    Напряжение нагрузки, В
    Текущий~24...380Аналог~24...380Совпадает
    Напряжение управления, В
    Текущий80...250 (AC)Аналог80...250 (AC)Совпадает
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500В)Аналог100 (при Uисп.dc=500В)Совпадает
    Ток нагрузки, А
    Текущий10Аналог40Отличается
    Открыть товар
  • Параметрический вариантRUICHISSR-10DDАрт. RU 117769
    649,67 ₽90 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Материал корпуса
    ТекущийABS UL94-V0АналогABS UL94-V0Совпадает
    Напряжение нагрузки, В
    Текущий~24...380Аналог5...60Отличается
    Напряжение управления, В
    Текущий80...250 (AC)Аналог3...32 (DC)Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500В)Аналог100 (при Uисп.dc=500В)Совпадает
    Ток нагрузки, А
    Текущий10Аналог10Совпадает
    Открыть товар
  • Параметрический вариантRUICHISSR-F-25DAАрт. RU 117787
    300,63 ₽20 шт по каталогу

    Совпадает 3 из 5 сравнимых параметров

    Материал корпуса
    ТекущийABS UL94-V0АналогABS UL94-V0Совпадает
    Напряжение нагрузки, В
    Текущий~24...380Аналог~24...380Совпадает
    Напряжение управления, В
    Текущий80...250 (AC)Аналог4...32 (DC)Отличается
    Сопротивление изоляции, МОм, не менее
    Текущий100 (при Uисп.dc=500В)Аналог100 (при Uисп.dc=500В)Совпадает
    Ток нагрузки, А
    Текущий10Аналог16Отличается
    Открыть товар

Подбор основан на данных каталога и не означает полную взаимозаменяемость. Сверьте корпус, распиновку, рабочие режимы и datasheet перед заменой.
